DDC (Display Data Channel - Канал данных

дисплея)

Для облегчения процесса установки монитор готов к автоматическому подключению к

вашей системе (“включай и работай”), в том случае, если Ваша система также

поддерживает протокол DDC. Протокол DDC (канал данных дисплея) - это протокол

коммуникации, посредством которого монитор автоматически информирует главную

систему о своих возможностях, например о тех разрешающих способностях, которые

он поддерживает и соответствующей

синхронизации. Монитор поддерживает стандарт

DDC2B.

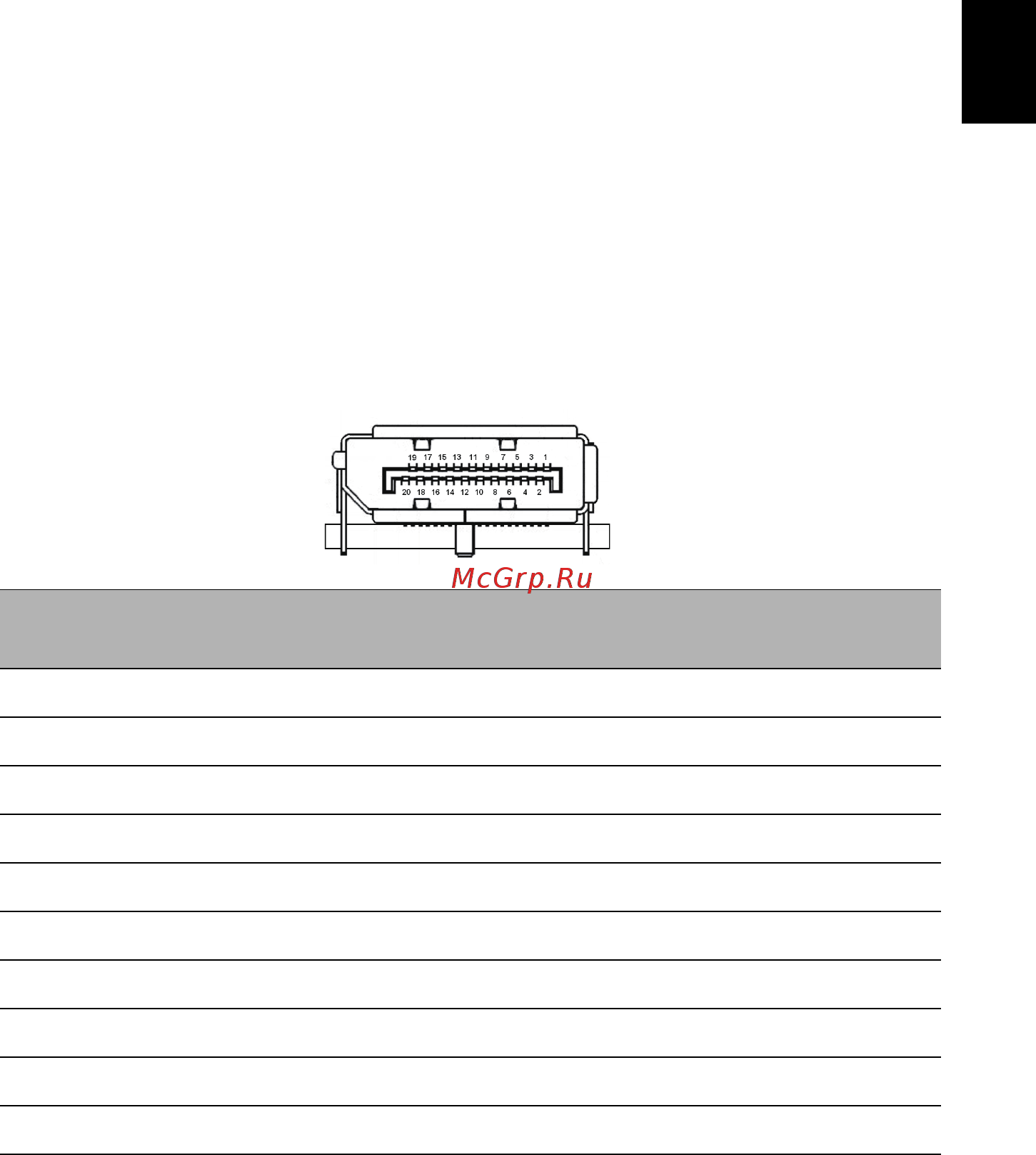

20-контактный сигнальный кабель цветного дисплея

№

КОНТАКТА

ОПИСАНИЕ

№

КОНТАКТА

ОПИСАНИЕ

1 Осн. кан. - линия 0+ 2 GND

3 Осн. кан. - линия 0- 4 Осн. кан. - линия 1+

5 GND 6 Осн. кан. - линия 1-

7 Осн. кан. - линия 2+ 8 GND

9 Осн. кан. - линия 2- 10 Осн. кан. - линия 3+

11 GND 12 Осн. кан. - линия 3-

13 KONFIG1 14 CONFIG2

15 AUX CH+ 16 GND

17 AUX CH- 18 Горячее подключение

19 Возврат 20 DP_ПИТ.
