26

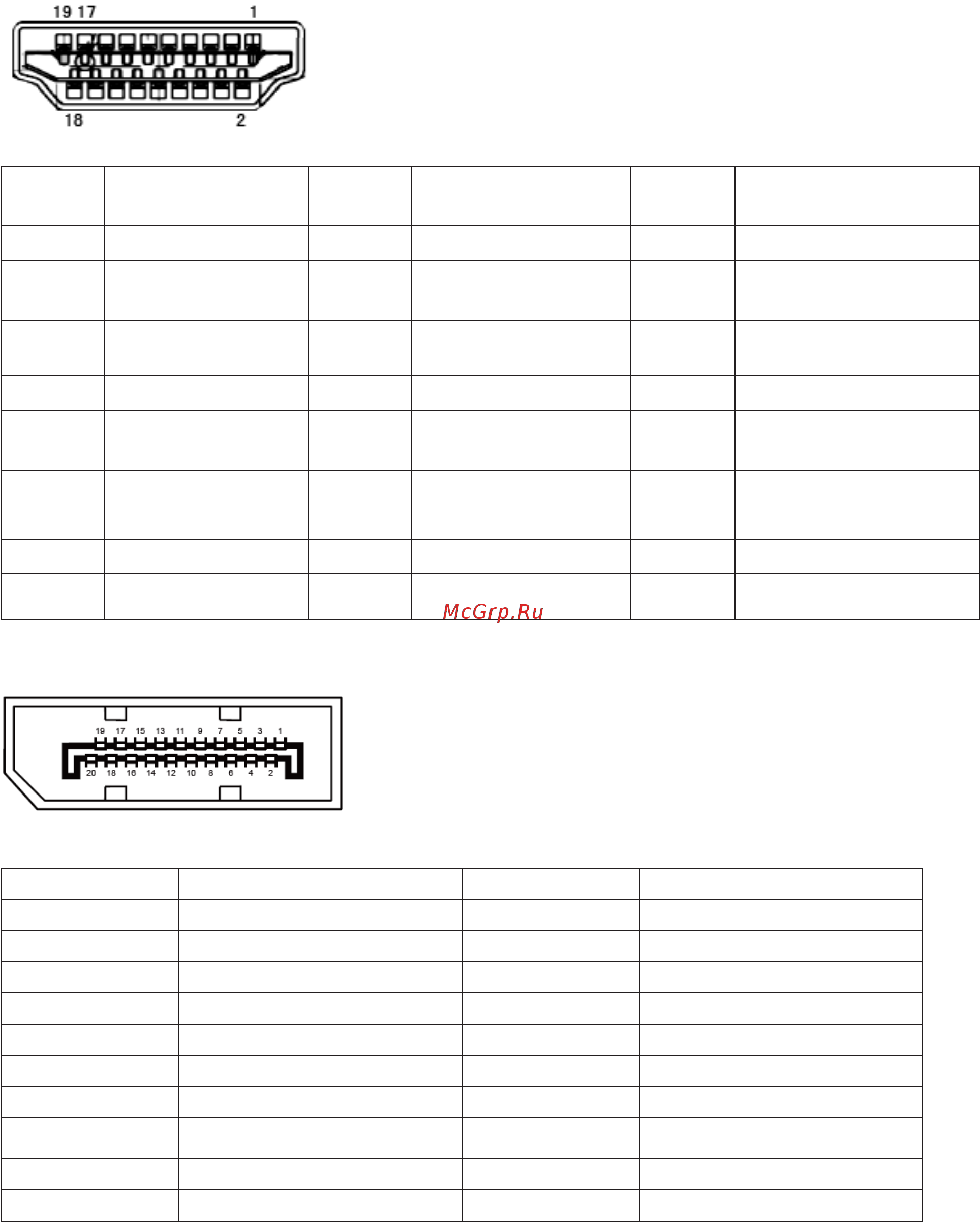

Назначение контактов
Номер
контакта
Наименование
сигнала
Номер
контакта
Наименование сигнала
Номер
контакта
Наименование сигнала
1. Данные TMDS 2+ 9. Данные TMDS 0- 17. Земля DDC/CEC
2.
Данные TMDS 2
экранирование
10. TMDS-синхронизация + 18. Питание +5 В
3. Данные TMDS 2- 11.
Экранирование TMDS-
синхронизации
19.
Определение «горячего»
подключения
4. Данные TMDS 1+ 12. TMDS-синхронизация -
5.
Данные TMDS 1
экранирование
13. CEC
6. Данные TMDS 1- 14.
Зарезервировано
(не задействован на
устройстве)
7. Данные TMDS 0+ 15. SCL
8.
Данные TMDS 0
экранирование
16. SDA
20-контактный кабель для передачи сигналов цветного изображения
Номерконтакта Наименование сигнала Номерконтакта Наименование сигнала
1 ML_Lane 3 (n) 11 GND
2 GND 12 ML_Lane 0 (p)
3 ML_Lane 3 (p) 13 CONFIG1
4 ML_Lane 2 (n) 14 CONFIG2
5 GND 15 AUX_CH(p)
6 ML_Lane 2 (p) 16 GND
7 ML_Lane 1 (n) 17 AUX_CH(n)
8 GND 18
Определение «горячего»
подключения
9 ML_Lane 1 (p) 19 Возврат DP_PWR
10 ML_Lane 0 (n) 20 DP_PWR
