12

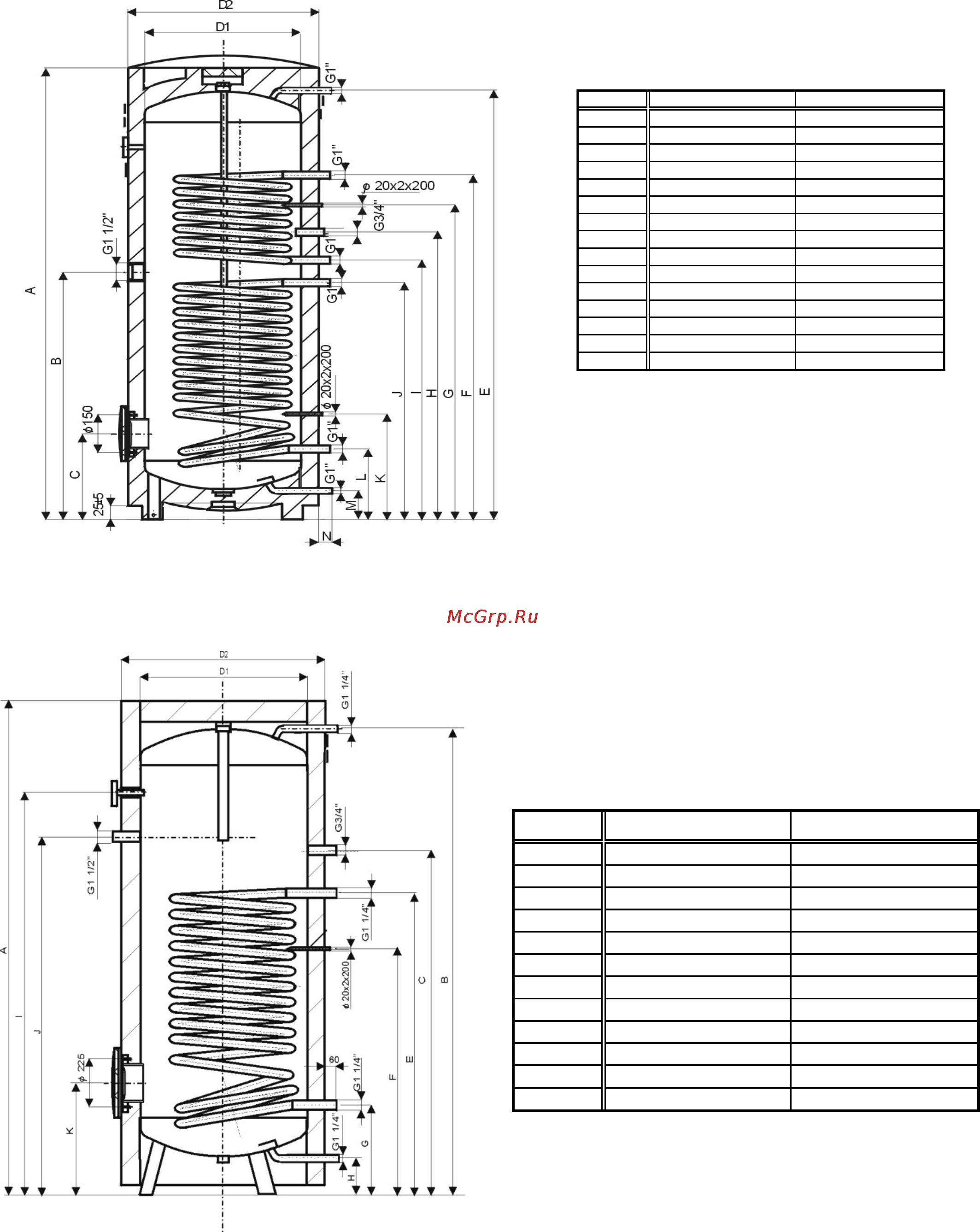

Рис. 11
OKC 400 NTRR/1MPa, OKC 500 NTRR/1MPa
Рис. 12
OKC 750 NTR/1MPa, OKC 1000 NTR/1MPa
OKC 400 NTRR/1MPa OKC 500 NTRR/1MPa
A 1631 1961
B 957 1040
C 275 275
D1 597 597
D2 700 700
E 1523 1853
F 1354 1604
G 1223 1409
H 1111 1264
I 1006 1114
J 909 965
K 369 380
L 220 220
M 55 55
N 25 25
OKC 750 NTR/1MPa OKC 1000 NTR/1MPa
A 1998 2025
B 1887 1905
C 1417 1490
D1 750 850
D2 910 1010
E 1314 1324
F 1079 1087
G 288 295
H 99 103
I 1643 1672
J 1005 1025
K 375 385
