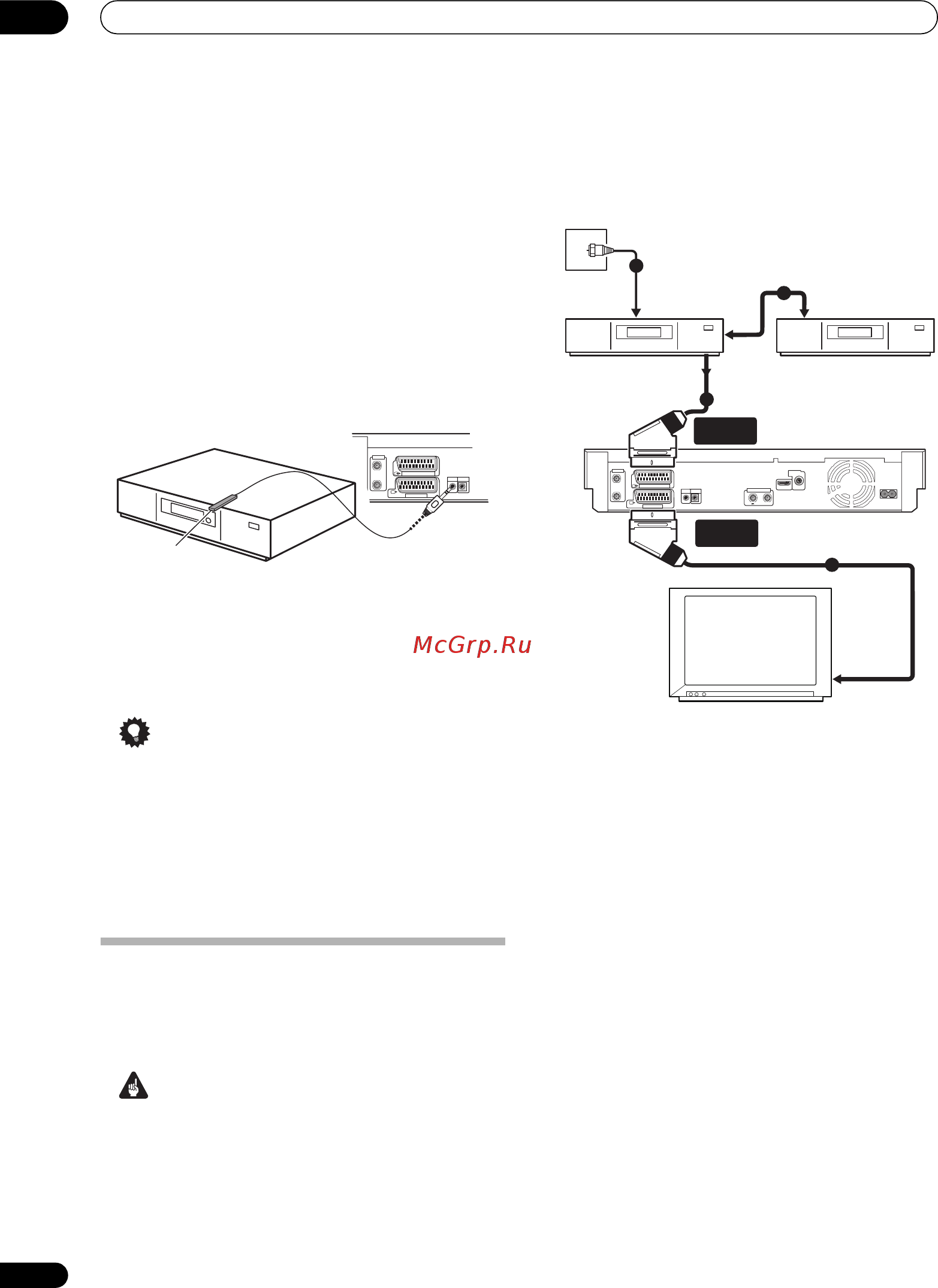

Соединения для магнитофона
02
64
Ru
2 Используйте кабель SCART (не входит в
комплект) для подсоединения разъема аудио/
видео
AV1 (RGB)-TV
к разъему SCART AV
телевизора.
Это позволит просматривать диски.
3 С помощью другого кабеля SCART соедините
разъем аудио/видео AV2 (INPUT 1/DECODER) с
разъемом SCART на приемнике кабельного
телевидения/спутниковом ресивере.
Это позволит записывать телевизионные каналы,
транслируемые с кодированием.
4 Подключите комплектный кабель G-LINK™ к
разъему G-LINK™.
Это позволит управлять тюнером внешнего ресивера,
используя систему GUIDE Plus+™.
Поместите ИК-передатчик на конце кабеля G-LINK™
так, чтобы ИК
-приемник кабельного/спутникового
ресивера мог принимать сигналы управления (см. схему).
Если ИК-приемник не удается найти на передней панели,
обратитесь к инструкции для кабельного/спутникового
ресивера. Другой способ: поэкспериментируйте с
пультом дистанционного управления, поднося его очень
близко к ресиверу, пока не определите положение, при
котором ресивер будет реагировать на команды.
Совет
• Этот ресивер имеет «сквозную» функцию, которая
позволяет запись ТВ программ со встроенного ТВ
тюнера этого рекордера во время просмотра видео,
воспроизводимого используемым
видеомагнитофоном (Для использования этой
функции в режиме ожидания для режима Power
Save (Энергосбережение) должен быть выбран
параметр Off (Выкл.) – см. раздел Power Save
(Энергосбережение) на стр. 152).
Подключение внешнего декодера (1)
При наличии специального внешнего декодера для
системы спутникового или кабельного телевидения
выполните описанную ниже установку. Смотрите
вышенаписанное для подсоединения G-LINK™ кабеля.
Внимание
• Не подсоединяйте декодер непосредственно к
рекордеру.
• Информация, поступающая с декодера (например,
относящаяся к платным услугам телевидения)
отображается только, если рекордер выключен
(находится в режиме ожидания).
• Для обеспечения правильной
записи по таймеру с
помощью этого рекордера видеомагнитофон/
спутниковый ресивер/приемник кабельного
телевидения во время записи должен быть включен.
• Эта установка не позволяет просматривать одну
телевизионную программу и одновременно
записывать другую.
1 Подсоедините один конец кабеля к настенной
розетке для подключения антенны/кабельного
телевидения, а другой конец – к входу для
антенны на видеомагнитофоне/спутниковом
ресивере/приемнике кабельного телевидения.
2 Используйте кабель SCART (не входит в
комплект) для подключения декодера к
видеомагнитофону/спутниковому ресиверу/
приемнику кабельного телевидения.
Подробные инструкции см. в руководстве, прилагаемом к
декодеру.
3 Используйте кабель SCART для подключения
видеомагнитофона/спутникового ресивера/
приемника кабельного телевидения к разъему
аудио/видео AV2 (INPUT 1/DECODER) (ВХОД 1/
ДЕКОДЕР) рекордера.
4
Используйте кабель SCART для подключения
телевизора к разъему AV AV1 (RGB)-TV.
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
ANTENNA
IN
OUT
Кабель G-LINK
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
ANTENNA(DIGITAL)
IN
OUT
5 V
30 mA
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
ANTENNA
IN
OUT
Телевизор
Настенная розетка
для кабеля антенны/
кабельного телевидения
Видеомагнитофон/
ресивер спутникового телевидения/
блок приема кабельного телевидения
Декодер
1
2
3
4
От разъема SCART AV
К разъему
SCART AV
Соединение
SCART AV
AV2 (INPUT 1/
DECODER)
AV1 (RGB) - TV
К входному
гнезду антенны
