ПОДГОТОВКА К РАБОТЕ

ВНИМАНИЕ! Перед сборкой инструмента удостоверьтесь, что кнопка

выключателя (3) находится в позиции “OFF/Выкл”, а вилка кабеля питания

отсоединена от штепсельной розетки.

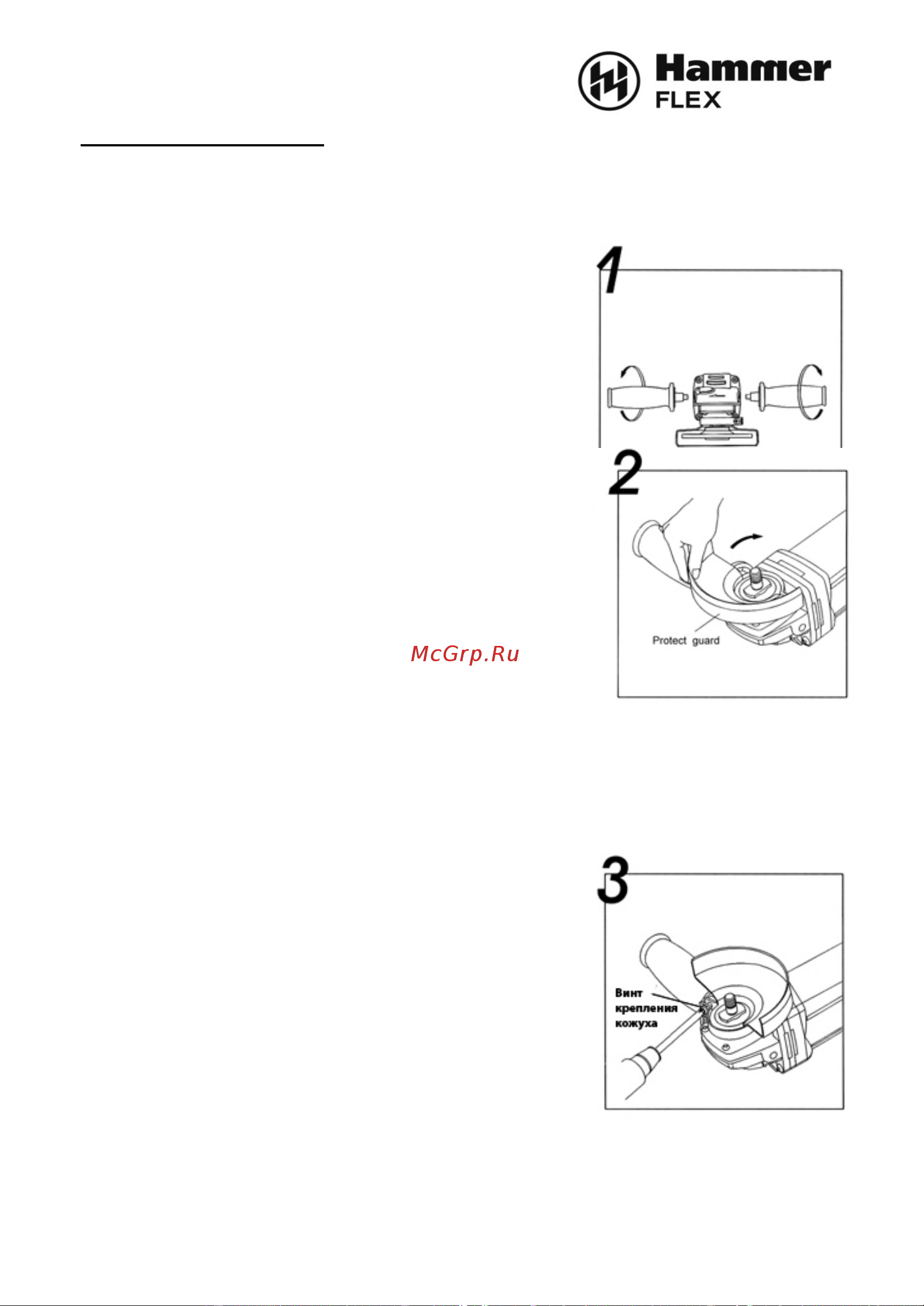

Монтаж дополнительной рукоятки.

Для удобства и безопасности работы, пожалуйста,

используйте боковую рукоятку. Для монтажа

боковой рукоятки, привинтите ее справа или слева

от редукторной головки в зависимости от способа

работы (Рис.1).

Удостоверьтесь, что рукоятка надежно

установлена.

Защитный кожух.

Установите защитный кожух на посадочную

поверхность электроинструмента так, чтобы

кулачки кожуха совпали с выемками на посадочной

поверхности редуктора. Затем проверните кожух на

180º по часовой стрелке или против часовой стрелки

(Рис.2).

Затяните винт защитного кожуха (Рис.3).

Установите защитный кожух так, чтобы исключался

выброс искр в направлении оператора.

Защитный кожух должен поддаваться повороту

только после того, как будет ослаблен винт защитного кожуха! В противном

случае электроинструмент нельзя больше использовать и он должен быть

передан сервисной службе.

Кулачки кодирования гарантируют установку только подходящего к

электроинструменту защитного кожуха.

Установка диска.

1. Наденьте внутренний фланец на шпиндель.

Обеспечьте плотное прилегание к плоскости

гладкого среза.

2. Наденьте на шпиндель шлифовальный диск и

уложите его на внутренний фланец. Убедитесь в

том, что он плотно прижат.

3. Теперь накрутите на шпиндель наружный

фланец с внутренней резьбой, при этом обратите

внимание на то, какой стороной его надевать, это

зависит от типа применяемого диска.

Шлифовальный диск необходимо зажимать той

стороной наружного фланца, на которой имеется кольцевой выступ, входящий во

внутреннее отверстие диска. Отрезной диск необходимо зажимать плоской

стороной наружного фланца (Рис.4)
