Graude DHP 60.0 W [5/16] Монтаж отвод водуха на улицу

МОНТАЖ (ОТВОД ВОДУХА НА УЛИЦУ)

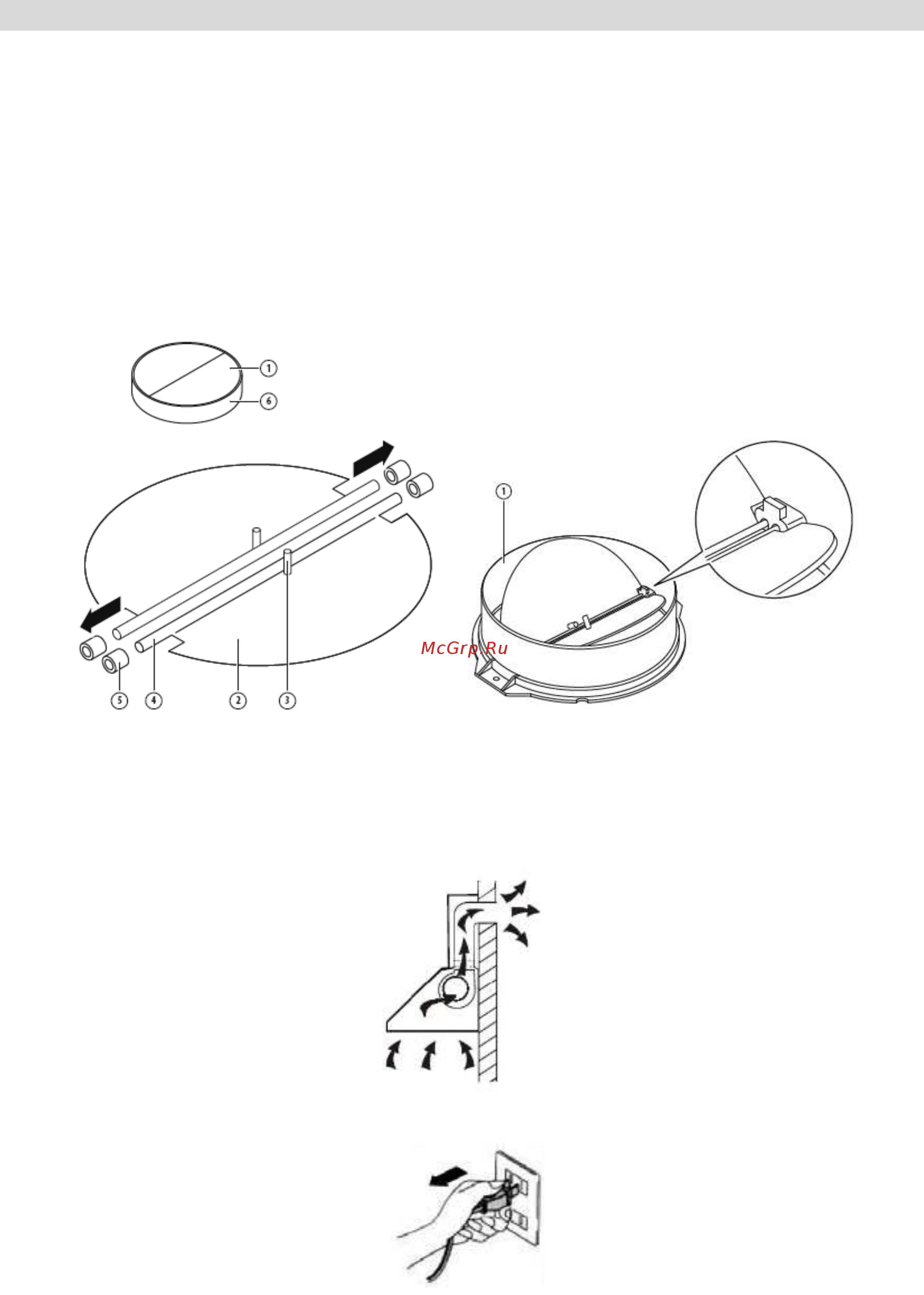

МОНТАЖ V-ОБРАЗНОГО КЛАПАНА

Если прибор не оснащен собранным V-образным клапаном, установите обе детали-половины на свои

места в корпусе. На рисунках приведен пример, как производить монтаж V-образного клапана. Вы-

пускное отверстие может не совпадать с тем, что изображено на рисунке, в зависимости от модели и

модификации.

Чтобы установить V-образный клапан необходимо:

• Установить детали-половины 2 на свои места в корпусе 6

• штырь 3 должен находиться сверху;

• вставить стержень 4 в отверстия 5 на корпусе;

• повторить данные шаги для второй половины

МОНТАЖ

При наличии вентиляционного отверстия, выходящего наружу, вытяжка может быть подсоединена,

как показано на рисунке ниже, с помощью вентиляционного канала (эмалированной, алюминиевой,

гибкой трубы или из негорючего материала с внутренним диаметром 150 мм).

1. Перед проведением монтажа отключите прибор и выньте вилку из розетки.
