Руководство по эксплуатации
www.zubr.ru www.zubr.ru
Циркулярная пила
| |
10
11
2
1
Технические характеристики
Артикул ПДП-55 ПДП-65 ПДП-75
Напряжение в сети питания, В 220 220 220
Частота тока, Гц 50 50 50
Номинальная потребляемая мощность, Вт 1300 1600 2000
Диапазон частоты вращения
на холостом ходу, об/ мин
5000 5000 5300
Диаметр пильного диска, мм 165 190 210
Возможный диаметр посадочного диска, мм 16/20 20/30 30
Глубина пропила под углом 90°, мм 52 65 75
Глубина пропила под углом 45°, мм 35 42 50
Плавный пуск – – есть
Блокировка вала есть есть есть
Уровень звукового давления (к=3), дБ 92,7 93,3 95,1
Уровень звуковой мощности (к=3), дБ 103,2 104,4 106,5
Среднеквадратичное виброускорение (к=1,5), м / с
2
2,8 2,9 3
Класс безопасности по ГОСТ 12.2.007.0– 75 II
Масса изделия, кг 3,7 4,6 5,2
Масса в упаковке, кг 4,5 5,5 6,1
Срок службы, лет 5
Комплект поставки ПДП-55 ПДП-65 ПДП-75
Пила циркулярная 1 шт. 1 шт. 1 шт.
Пильный диск* 1 шт. 1 шт. 1 шт.
Продольный упор 1 шт. 1 шт. 1 шт.
Патрубок пылеотвода 1 шт. 1 шт. 1 шт.
Ключ имбусовый 1 шт. 1 шт. 1 шт.
Инструкции по безопасности 1 экз. 1 экз. 1 экз.
Руководство по эксплуатации 1 экз. 1 экз. 1 экз.
* - является образцом
Убедитесь в отсутствии видимых механических повреждений изделия и комплектующих,
которые могли возникнуть при транспортировке.
Назначение
и область применения
Пила циркулярная предназначена для пиле-
ния дерева, древесностружечных плит (кроме
асбестосодержащих) и подобных материалов,
а также пластмасс и алюминиевых профилей
при установке соответствующего пильного диска.
Внимательно изучите настоящее руководство
по эксплуатации, в том числе раздел «Инструк-
ции по безопасности» и Приложение «Основ-
ные инструкции по безопасности». Только так
Вы сможете научиться правильно обращать-
ся с изделием и избежите ошибок и опасных
ситуаций.
Для использования в районах с умеренным
климатом, характерной температурой от -20 до
+40 °С, относительной влажностью воздуха не
более 80%, отсутствием прямого воздействия
атмосферных осадков и чрезмерной запылен-
ности воздуха.
Соответствует требованиям:
■ ТР ТС 004/2011 «О безопасности низковольт-
ного оборудования».
■ ТР ТС 020/2011 «Электромагнитная совмести-
мость технических средств».
В связи с продолжением работы по усовершен-
ствованию изделия, изготовитель оставляет
за собой право вносить в его конструкцию не-
значительные изменения, не отраженные в нас-
тоящем руководстве и не влияющие на эффек-
тивную и безопасную работу изделия.
Сборка
Все операции по сборке, замене и регули-
ровке производите только при отключенном
от сети изделии.

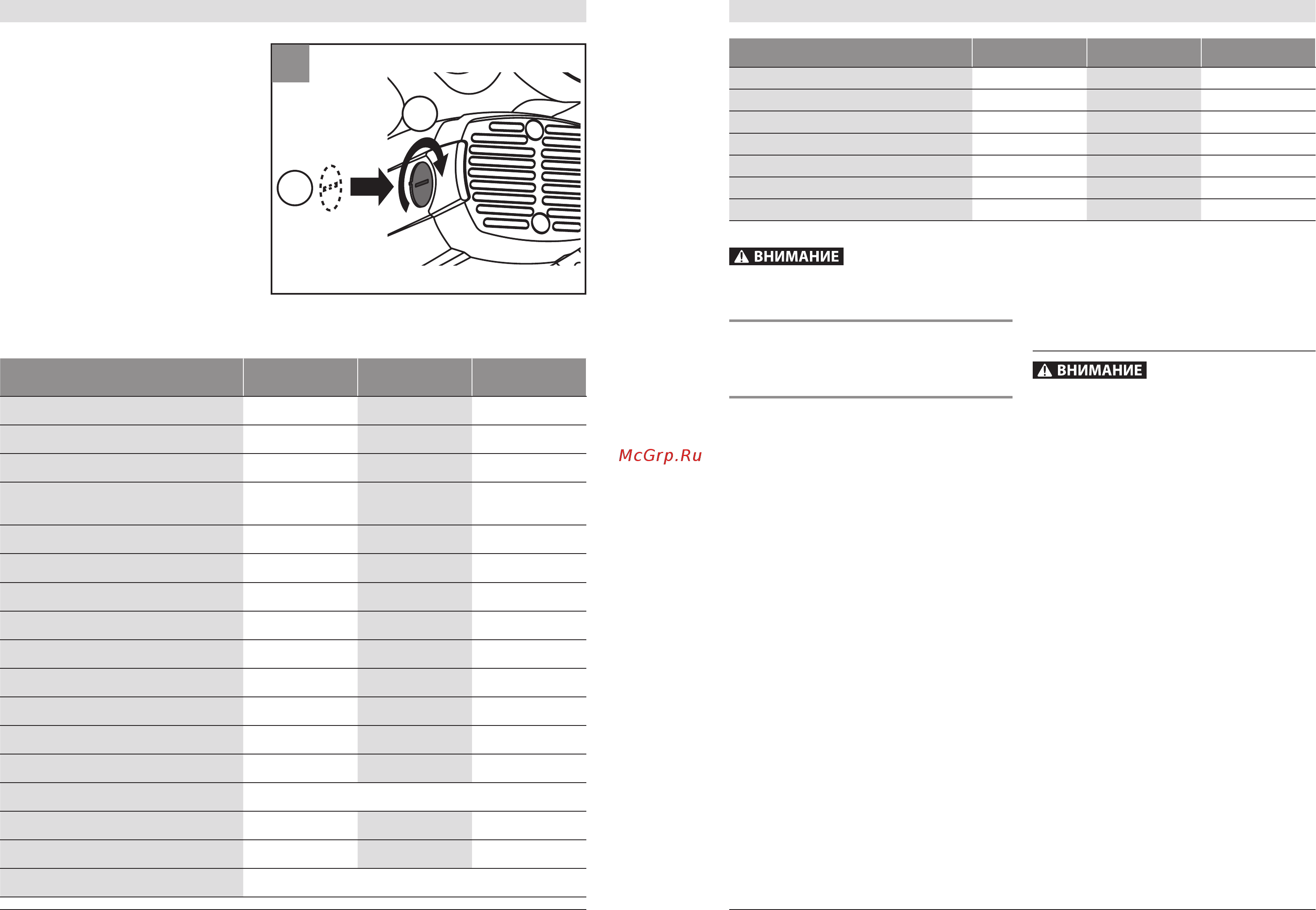

Снятие/ установка пильного диска (рис. 1, 2)
На Вашем изделии установлен образец диска
только для проверки работоспособности. Перед
началом работы замените диск на соответству-
ющий предстоящей работе. Для этого:
■ зафиксируйте вал, нажав рычаг 15, и прила-
гаемым ключом 8 отверните винт 16 крепле-
ния диска;
■ отодвинув кожух 9 диска, снимите фланец 19
и пильный диск 2;
■ установите на шпиндель пильный диск, соот-
ветствующий предстоящей работе;
ПРИМЕЧАНИЕ! Для моделей ПДП-55 и ПДП-65
возможна установка дисков с разными посадоч-
ными диаметрами. Для этого внутренний фла-
нец имеет разные диаметры приливов с разных
сторон. При установке диска поверните фланец
соответствующей стороной к диску.
■ установите обратно фланец 19 и, удерживая
нажатым рычаг 15, прилагаемым ключом
КРЕПКО затяните прижимной винт.
ПРИМЕЧАНИЕ! Направление вращения дис-
ка (указано на самом диске) должно совпадать
с направлением вращения шпинделя (указано
на кожухе пилы).
