12

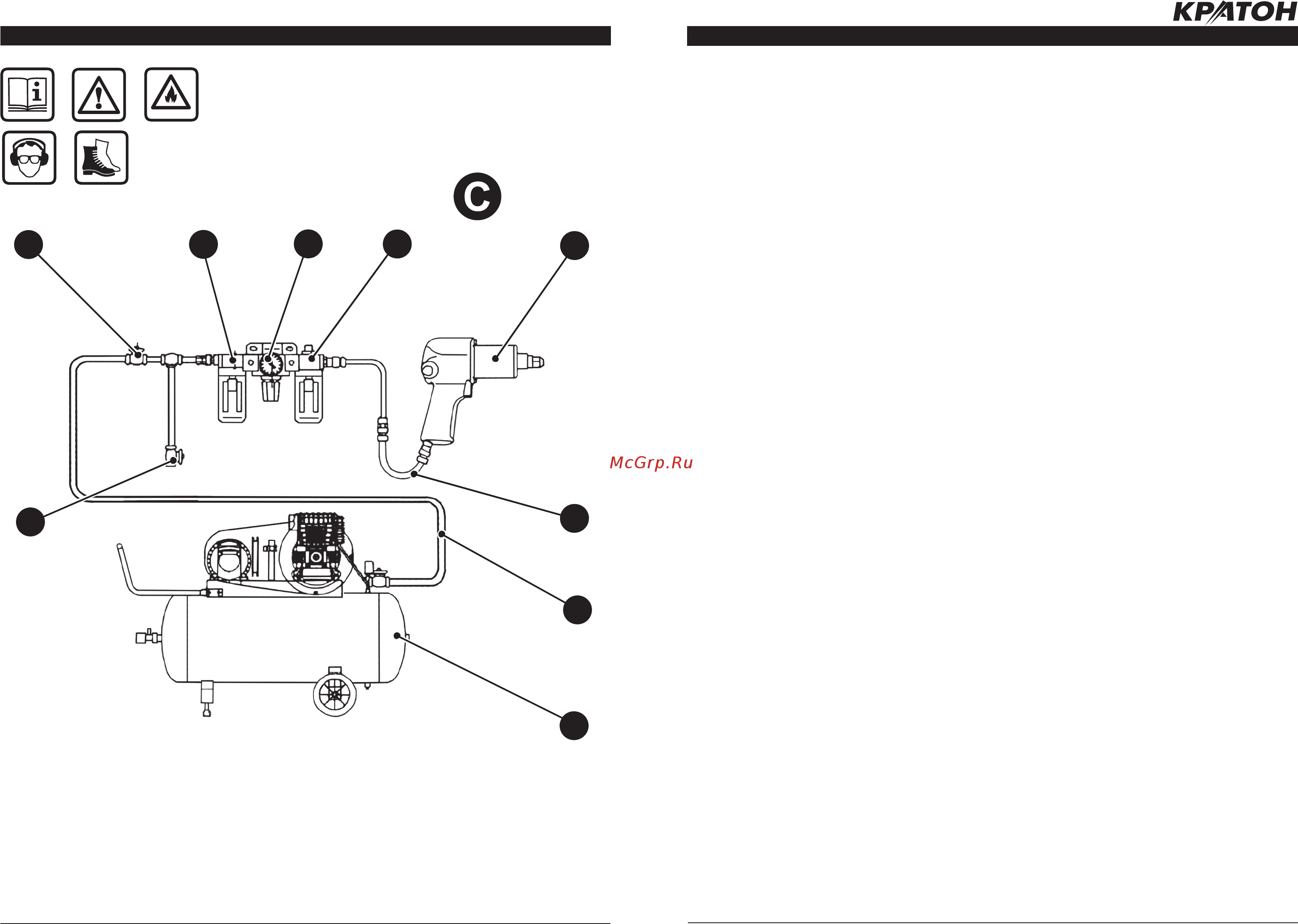

Рисунок С — схема подключения гайковерта к системе подачи сжатого воздуха.
13
www.kraton.ru
ПОДКЛЮЧЕНИЕ И РАБОТА С ГАЙКОВЕРТОМ
ВНИМАНИЕ! Перед подсоединением гайковерта к
системе подачи воздуха, убедитесь, что компрес-
сор выключен. При работе с гайковерт
ом наде-
вайте защитные наушники
, специальные защит-
ные очки и прочную нескользящую обувь.
18
19
20
21
22
2
23
24
25
2. Гайковерт
18. Клапан сброса давления
19. Клапан обратный
20. Фильтр отделения влаги
21. Регулятор давления
22. Емкость с маслом
23. Шланг подачи сжатого воздуха
24. Трубопровод сжатого воздуха
25. Компрессор
ПОДКЛЮЧЕНИЕ И РАБОТА С ГАЙКОВЕРТОМ
Общие указания
• Гайковерт 2 должен подсоединяться
только к системе подачи сжатого воздуха,
состоящей из узлов и деталей, указанных
на схеме (см. рис. С).
• Необходимо, чтобы подаваемый сжатый
воздух был сухим и чистым, с нужным ко-
личеством масла.
• Максимальная длина шланга подачи
сжатого воздуха 23 от емкости с маслом
22 до гайковерта 2 не должна превышать
10 м.
• Шланг подачи сжатого воздуха 23 дол-
жен иметь соответствующее сечение
и обеспечивать необходимую произво
-
дительность. Рекомендуется применять
шланги диаметром не менее 10 мм.
• Используйте только оригинальные
шланги, аксессуары и принадлежности.
• Для того чтобы гарантировать эффек-
тивную работу гайковерта, необходимо
чтобы максимальное давление сжатого
воздуха не превышало 0,62 МПа (6,33 кгс
/ см
2
).
• Давление сжатого воздуха больше ука-
занной величины может вывести гайко-
верт из строя или привести к быстрому
износу деталей ротационного пневмодви
-
гателя.
• Давление сжатого воздуха ниже указан-
ной величины снижает крутящий момент
и производительность гайковерта.
Подключение гайковерта
• ВНИМАНИЕ! Для того чтобы гайковерт
долгое время сохранял работоспособ-
ность, его необходимо регулярно и в
достаточном количестве смазывать спе
-
циальным маслом для пневматических
инструментов.
• Смазку можно производить любым из
следующих способов:
— с использованием блока технического
обслуживания в составе компрессора;
— с использованием емкости с маслом,
встроенной в трубопровод сжатого возду-
ха или установленной непосредственно
перед гайковертом (см. рис. С).
— путем введения вручную через каждые
15 минут работы гайковерта от трех до
шести капель масла в отверстие штуцера
быстроразъемного 4
(см. рис. В).
Работа с гайковертом
• Установите рабочую насадку на поса-
дочную шейку шпинделя 10 (см. рис. В).
• В зависимости от условий сборки (за-
вертывание или отвертывание крепеж-
ных изделий), установите путем надавли-
вания на переключатель 8, необходимое
направление вращения шпинделя 10 гай
-
коверта.
• Установите, в зависимости от условий
сборки, величину крутящего момента на
шпинделе 10 гайковерта.
• Величина крутящего момента на данном
гайковерте устанавливается путем нажа
-
тия и поворота регулятора 6. Конструк-
цией гайковерта предусмотрено четыре
ступени регулирования величины крутя
-
щего момента его шпинделя 10. На торце
регулятора 6 нанесены соответствующие
цифровые обозначения, а на рукоятке 15
гайковерта
— указательная риска 17.
• Рабочее давление сжатого воздуха уста-
навливается на регуляторе давления 21
системы подачи (см. рис. С). Необходимо
следить за тем, чтобы указанное в техни
-
ческих характеристиках гайковерта мак-
симальное значение рабочего давления
никогда не превышалось.
• Вверните штуцер быстроразъемный 4
в штуцер 16. Подсоедините штуцер бы-
строразъемный 4 к системе подачи сжа-
того воздуха
(см. рис. С).
• Для включения гайковерта в работу на-
жмите на пусковую кнопку 7.
• В течение 1–3 минут вхолостую проверь-
те работу гайковерта и выполните проб-
ную регулировку с помощью элементов
его управления (см. рис. В).
• Если пробный пуск гайковерта показал
его нормальное техническое состояние,
то можно приступать к работе с ним.
