Диолд ЭШ-0,56 (10031030) [3/8] Устройство и принцип работы
![Диолд ЭШ-0,56 [3/8] Устройство и принцип работы](/views2/1635360/page3/bg3.png)
12
Заполняет ремонтное предприятие
Гарантийный номер изделия __________________
Содержание ремонта (наименование и номер по схеме
замененной детали или узла, место и характер дефектов):
___________________________________________________________
___________________________________________________________
___________________________________________________________
___________________________________________________________
___________________________________________________________
Дата ремонта _________________________
число, месяц, год
Подпись лица, производившего ремонт _________________________
Подпись владельца,
подтверждающего ремонт ____________________________________
Штамп ремонтного предприятия
с указанием города
Заполняет ремонтное предприятие
Гарантийный номер изделия __________________
Содержание ремонта (наименование и номер по схеме
замененной детали или узла, место и характер дефектов):
___________________________________________________________
___________________________________________________________
___________________________________________________________
___________________________________________________________
___________________________________________________________
Дата ремонта _________________________
число, месяц, год
Подпись лица, производившего ремонт _________________________
Подпись владельца,
подтверждающего ремонт ____________________________________
Штамп ремонтного предприятия
с указанием города
1
3. Технические характеристики
№
Наименование показателей
Ед. измерения
Значение
1.
Потребляемая мощность
Вт
560
2.
Напряжение питающей сети
В
220 10%
3.
Частота тока питающей сети
Гц
50 5%
4.
Частота вращения шпинделя на холостом ходу
об/мин
0÷750
5.
Диаметр зажимного патрона
мм
0,8 - 10
6.
Максимальный диаметр заворачиваемых шу-
рупов
мм
6
7.
Максимальный крутящий момент
Нм
16
8.
Максимальный диаметр сверления:
сталь
дерево
мм
мм
10
15
9.
Масса с патроном (без шнура), не более
кг
1,2
10.
Габаритные размеры с патроном (без шнура)
мм
235х66х210
4. Устройство и принцип работы

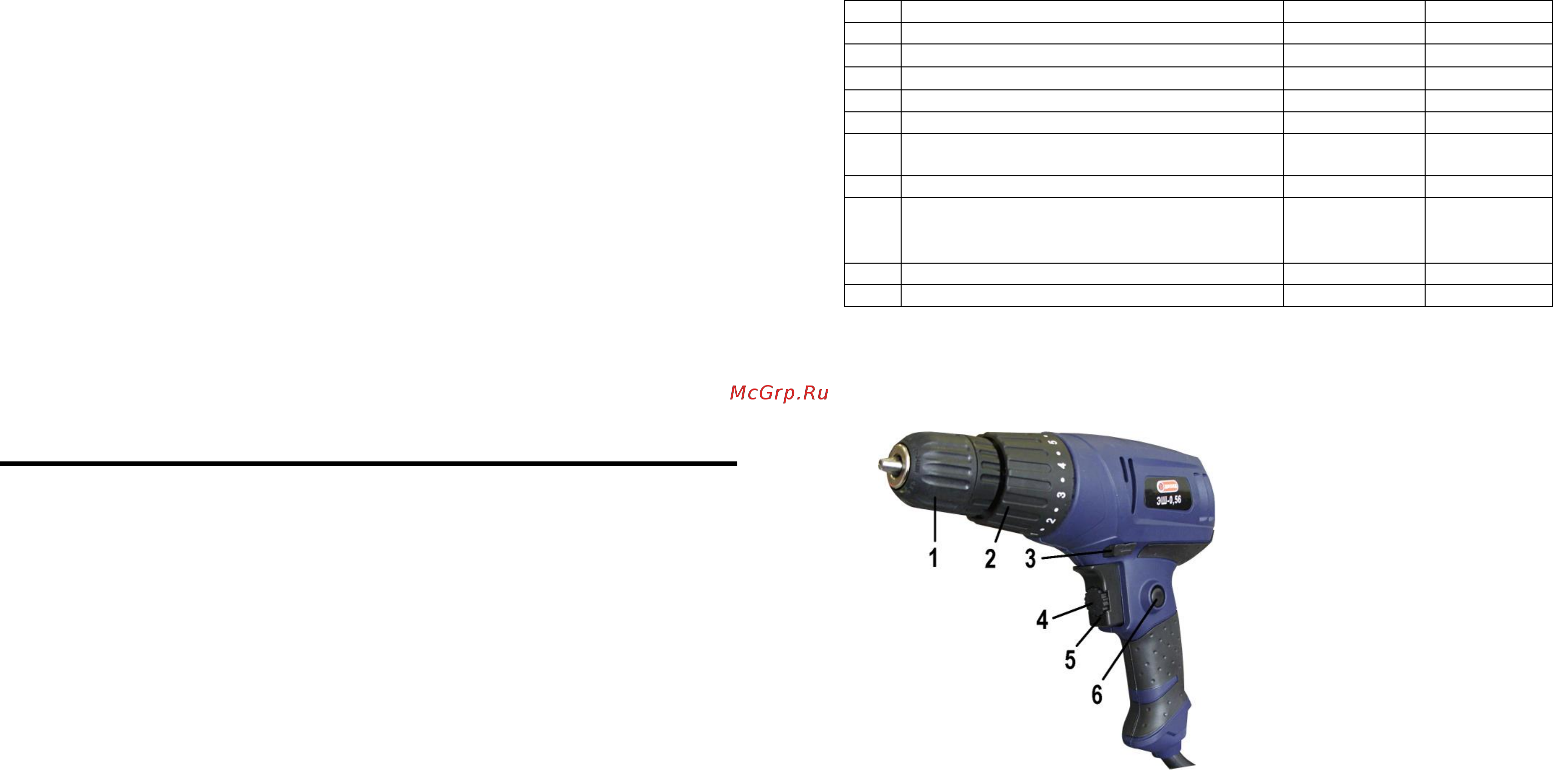

4.1. Общий вид шуруповерта изображен на рис. 1.
4.2. Быстрозажимной патрон поз. 1 крепится на шпинделе шуруповерта с помощью
резьбы и фиксируется винтом М5 с левой резьбой.
Для установки и зажима рабочего инструмента необходимо следующее:
разжать кулачки патрона на необходимую величину, вращая внешнее кольцо патрона
против часовой стрелки;
вставить сменный инструмент в патрон и, вращая внешнее кольцо патрона по часо-
вой стрелке, зажать его.
4.3. Включение шуруповерта осуществляется нажатием на курок выключателя поз. 5.
Крутящий момент двигателя передается на шпиндель, с установленным патроном. Для
отключения шуруповерта необходимо отпустить курок выключателя.
1 - патрон быстрозажимной
2 - втулка регулировки момента
3 - переключатель реверса
4 - регулятор скорости
5 - курок выключателя
6 - кнопка фиксации
Рис. 1
Общий вид
шуруповерта ЭШ-0,56
