Калибр Руководство по эксплуатации

1.4 Общий вид

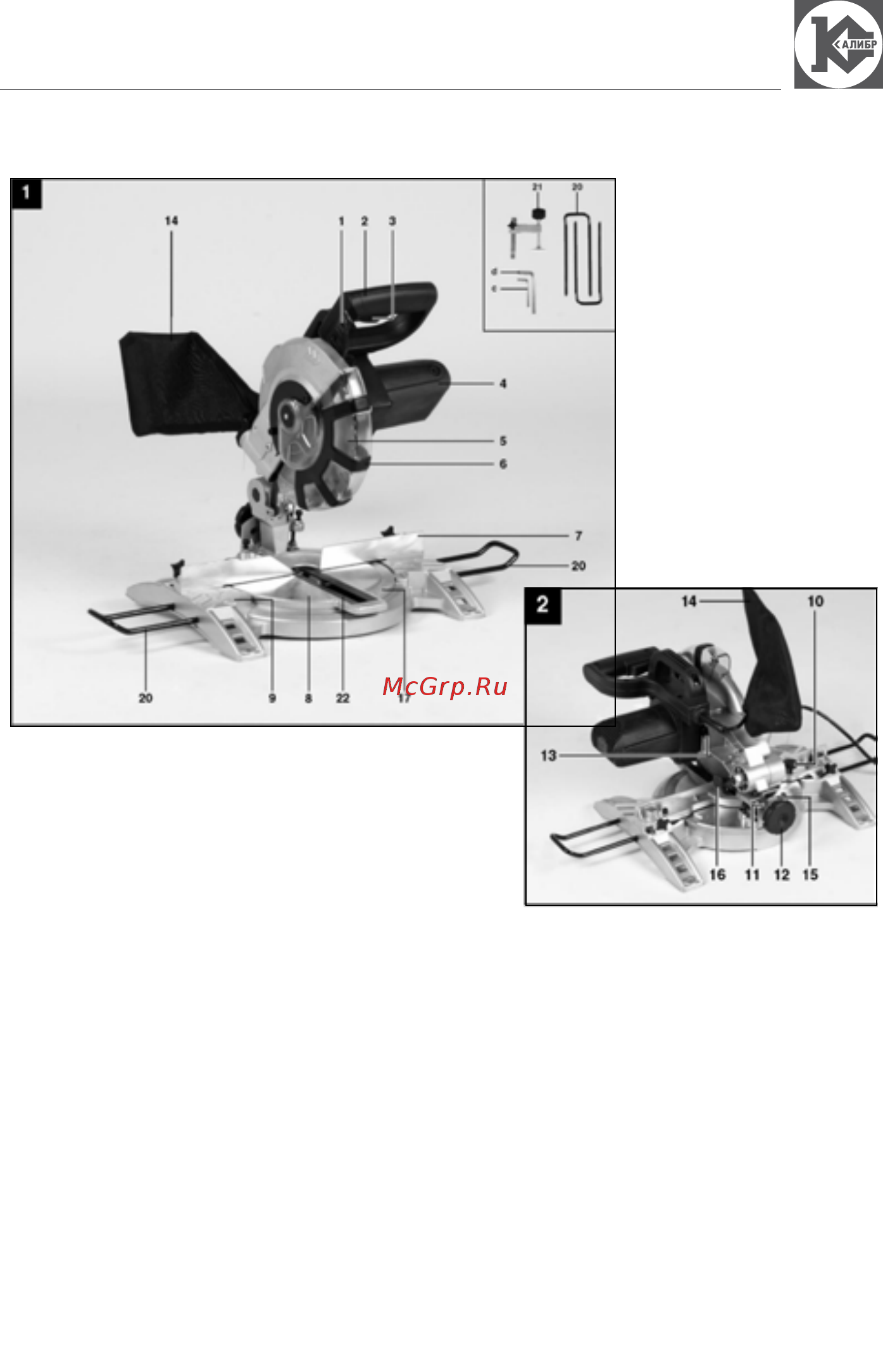

Общий вид пилы представлен на рисунке 1.

1-Рычаг блокировки подвижного кожуха, 2-Рукоятка, 3-Клавиша

выключателя, 4-Корпус электродвигателя, 5-Пильный диск, 6-Защитный

подвижный кожух, 7-Упор параллельный, 8-Поворотное основание,

9-Станина, 10-Фиксатор поворота угла рабочего стола, 11-Указатель,

12-Рукоятка – фиксатор, 13-Фиксатор шпинделя пильного диска,

14-Пылесборник, 15-Шкала фиксации угла наклона режущего блока,

16-Фиксатор вертикального перемещения режущего блока, 17-Шкала

поворота основания, 18-Регулировочный винт 0

, 19-Регулировочный винт

, 20-Опора дополнительная, 21-Струбцина, 22-Пластина для пропила.

рис.1
