8
10.3. Регулировка положения фронтального упора (Рис. 2; 13).
Ослабьте два винта крепления (52) фронтального упора (15). Передвигая фронтальный упор (15), установите
прямой угол между плоскостью пильного диска (13) и плоскостью фронтального упора (15) по угольнику (не
комплектуется), Рис.2,13. Положение фронтального упора (15) зафиксируйте винтами крепления (52).

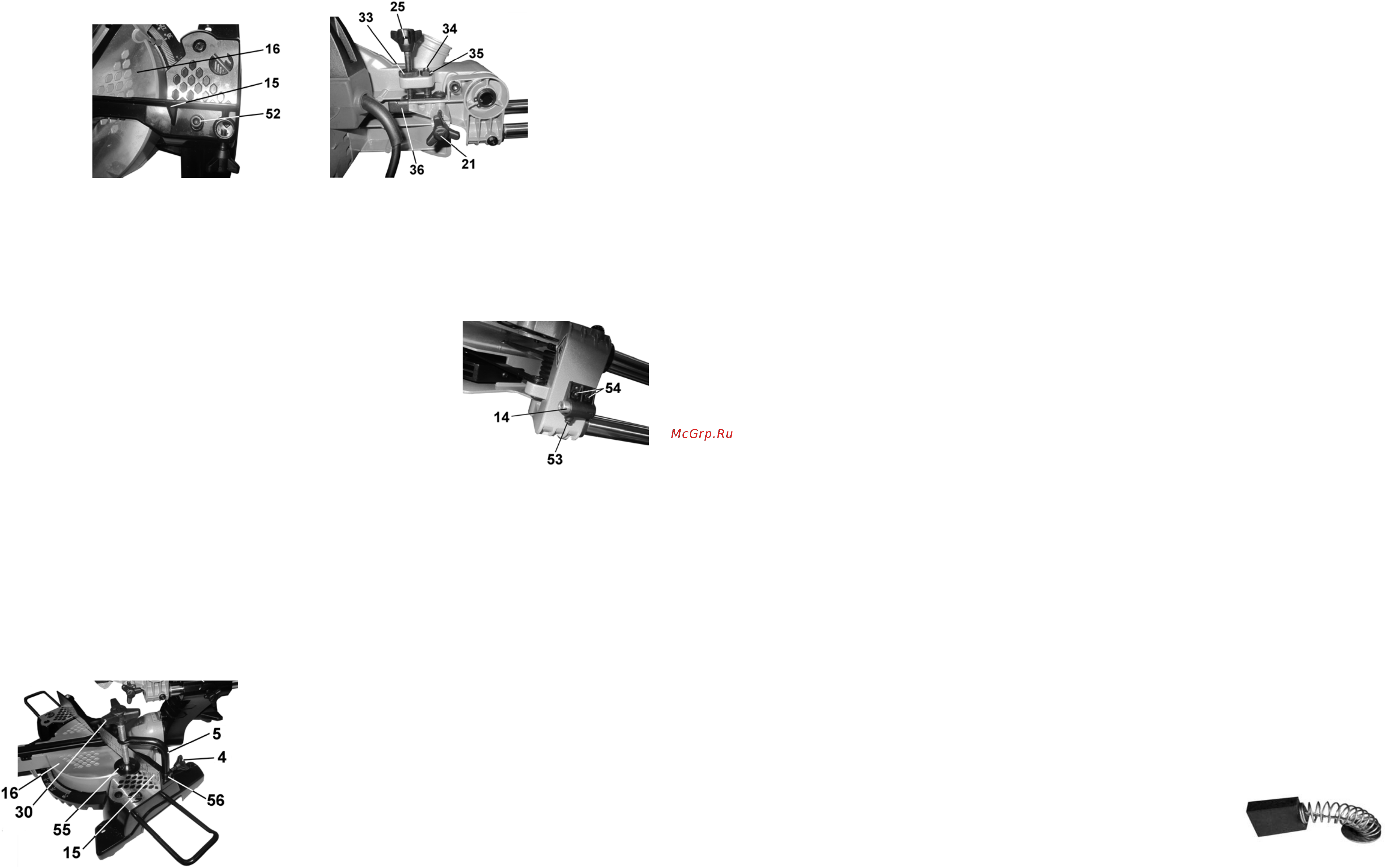

Рис. 13 Рис. 14
10.4. Регулировка глубины пиления (Рис.2; 14)
Упорный винт (34), Рис.14, ограничивает максимальное опускание пильного диска (13). Для регулировки
максимальной глубины опускания пильного диска (13) ослабьте контргайку винта (35), Рис.14.
Отрегулируйте и зафиксируйте контргайкой положение винта (34) так, чтобы пильный диск не касался
конструкции станка, Рис.14.
Ограничение глубины пропила регулируется вращением винта (25), Рис.14. Для
того, чтобы винт (25)
ограничивал опускание пильного диска (13) на требуемую глубину пиления, необходимо оттянуть упорную планку
(36), ослабить гайку (33), закрутить винт (25) до требуемой высоты пильного диска (13) относительно поворотного
стола (16).
10.5. Регулировка лазерного указателя
10.5.1. На вашей пиле установлен лазерный указатель (14), Рис.15. Для
включения и выключения лазерного луча служит переключатель (9), Рис.2.
10.5.2. Для регулировки лазерного
луча возьмите деревянный брус с
максимальной шириной пиления вашей пилы и длиной 500 мм. Боковая
плоскость бруса (кромка), сопрягаемая с фронтальным упором (15), Рис.2,
должна быть хорошо обработана.
10.5.3. Прижмите брус кромкой к фронтальному упору (15) и закрепите
струбциной (5) на поворотном столе (16). Поворотный стол (16) должен быть
установлен в положение 0
0
, Рис.2.
Рис. 15
10.5.4. Произведите пиление бруса так, чтобы образовалась канавка на всю ширину заготовки.
10.5.5. Включите лазерный указатель (14) переключателем вкл./выкл. (9), Рис. 3.
10.5.6. Для регулировки положения лазерной линии ослабьте два винта фиксации (54) и передвигайте корпус
лазерного указателя (14) до необходимого положения.
10.5.7. Параллельность линии лазерного указателя (14) с линией распила на заготовке регулируйте поворотом
лазерного указателя
(14), предварительно ослабив винт (53), Рис.15.
10.5.8. Проверьте правильность регулировки лазерного указателя (14) пробным пилением и, в случае
необходимости, повторите регулировку.
10.5.8. Вы можете отрегулировать лазерную линию так, чтобы она проходила по краю или по центру распила, в
зависимости от того, как вы предполагаете использовать лазерный указатель (14) во время пиления.
10.5.9. Применение лазерного указателя (14) при
работе пилой позволяет производить точные поперечные,
косые, наклонные и комбинированные пропилы.
11. УСТАНОВКА ОБРАБАТЫВАЕМОЙ ЗАГОТОВКИ (Рис.16)
Рис. 16
11.1. Вертикальная струбцина (5) устанавливается в
фронтальном упоре (15) в одно из двух специальных
отверстий (56) справа или слева от пильного диска (13),
Рис.2,16.
11.2. Вставьте стойку вертикальной струбцины (5) в отверстие
(56) фронтального упора (15) и зафиксируйте винтом (4) на
задней стороне фронтального упора (15).
11.3. Настройте струбцину (5) в соответствии с размером и
формой заготовки и зафиксируйте ее
с помощью зажимного
винта (30).
11.4. Установите заготовку в выбранном для пиления
положении и закрепите ее тарельчатой шайбой (55) с
помощью вертикального зажимного винта (30) струбцины (5).
9
ПРЕДУПРЕЖДЕНИЕ: Всегда очень важно прочно и правильно закрепить заготовку струбциной (5).
Отсутствие жесткой фиксации заготовки при пилении может быть причиной повреждения пилы и/или
порчи образца. РЕЗУЛЬТАТОМ ЭТОГО
ТАКЖЕ МОГУТ БЫТЬ СОБСТВЕННЫЕ ТРАВМЫ.
ВНИМАНИЕ: Убедитесь в том, что пила не касается струбцины (5) при опускании рукоятки (10) вниз, Рис. 2.
Если струбцина (5) мешает, её необходимо перенести на другую сторону фронтального упора (15).
12. ОСНОВНЫЕ ОПЕРАЦИИ
12.1. Косое пиление (Рис. 2; 3). Пила позволяет производить поперечное пиление под углом 90
0
и косое пиление
до 45
0
влево и вправо. Для выполнения косого пиления необходимо установить на нужный угол поворотный стол
(16) за рукоятку (17), удерживая фиксатор (18). Положение зафиксируйте вращением рукоятки (17). Зажмите
заготовку струбциной (5). Включите пилу кнопкой (23) и дождитесь, когда пильный диск (13) наберет
максимальную скорость. Отведите рычаг блокировки кожуха (11). Прилагая усилие строго в вертикальной
плоскости, нажимайте на рукоятку (10), опустите
ее до нижнего положения. После окончания пиления выключите
пилу и дождитесь ПОЛНОЙ ОСТАНОВКИ ПИЛЬНОГО ДИСКА (13) перед тем, как вернуть пилу в верхнее
положение. При длительной работе с одним заданным углом периодически проверяйте точность установки, так как
фиксация рукоятки (17) может ослабнуть.
ВНИМАНИЕ: В процессе наклонного пиления отпиленная часть заготовки находится напротив
боковой
поверхности пильного диска (13). Если пильный диск (13) поднимать в то время, когда он вращается, то
эта часть заготовки может зацепиться за зубья пильного диска (13), что приведет к выбрасыванию части
заготовки с высокой скоростью. Это очень опасно, и поэтому пильный диск (13) должен подниматься
только после полной его остановки.
12.2. Наклонное пиление (Рис. 2; 3; 11; 12).
С помощью этой пилы можно пилить с левым наклоном под углом до
45°. Ослабьте положение винта фиксации угла наклона (6) и установите заданный угол наклона по шкале (51) и
указателю (50). Для сохранения установленного угла наклона закрепите положение винта фиксации угла наклона
(6).
12.3. Комбинированное пиление
Комбинированное пиление - это процесс, при котором пиление происходит одновременно
под косым и
наклонными углами. Комбинированное пиление осуществляется под наклонными углами до 45
0
влево и косыми
углами 0
0
-45
0
влево или вправо.
12.4. Пиление широких заготовок (Рис. 2; 3)
Данная модель «КОРВЕТ 8-300» предназначена для пиления заготовок шириной до 300 мм толщиной до 60 мм.
Установите заготовку, прижмите ее к фронтальному упору (15) и закрепите струбциной (5). Ослабьте винт
фиксации (26). Переведите пилу в крайнее переднее положение. Включите пилу кнопкой (23) и дождитесь
максимальной скорости вращения пильного диска (13). Прилагая
усилие в плоскости вращения пильного диска
(13), нажимайте на рукоятку (10), медленно и равномерно опускайте пильный диск (13) на заготовку и движением
от себя выполните пиление.
После окончания пиления выключите пилу и дождитесь ПОЛНОЙ ОСТАНОВКИ ПИЛЬНОГО ДИСКА (13) перед тем,
как вернуть пилу в верхнее положение.
При выполнении операций помните о предельных возможностях пилы
(см. Таблицу 2).
12.5. Пиление алюминиевого профиля
Для пиления алюминиевого профиля необходимо использовать специальные пильные диски (13),
предназначенные для пиления алюминия. При пилении тонкого алюминиевого профиля используйте деревянные
бруски (вставки) так, чтобы толщина заготовки в 1,5 превышала шаг зуба пильного диска (13) и для исключения
деформации профиля.
Для уменьшения прилипания алюминиевых стружек к пильному диску
(13) при работе с алюминиевым профилем
применяйте смазку (натрите воском неподвижный пильный диск (13) при отключенной от источника электрического
тока пиле).
ВНИМАНИЕ: Не пытайтесь пилить массивные, круглые или гнутые заготовки на этой пиле - она для этого
не предназначена.
Внимание! Перед выполнением ответственных работ произведите пробное пиление на обрезках
обрабатываемой заготовки и произведите инструментальные измерения результатов. При необходимости
произведите необходимые поправки в настройках. Только после достижения необходимых результатов
пробного пиления приступайте к выполнению пиления заготовки.
13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
13.1. Замена угольных щеток
Заменяйте угольные щетки (Рис.17), когда они изношены до 4,8 мм их длины. Щетки
необходимо менять парами. Для замены щёток необходимо выкрутить крышку
щёткодержателя (37), Рис.7. Для безопасной и надежной работы пилы помните, что
ремонт, обслуживание и регулировка должны проводиться
в условиях
сертифицированных сервисных центров с использованием только оригинальных
запасных частей и расходных материалов.
Рис. 17
