10

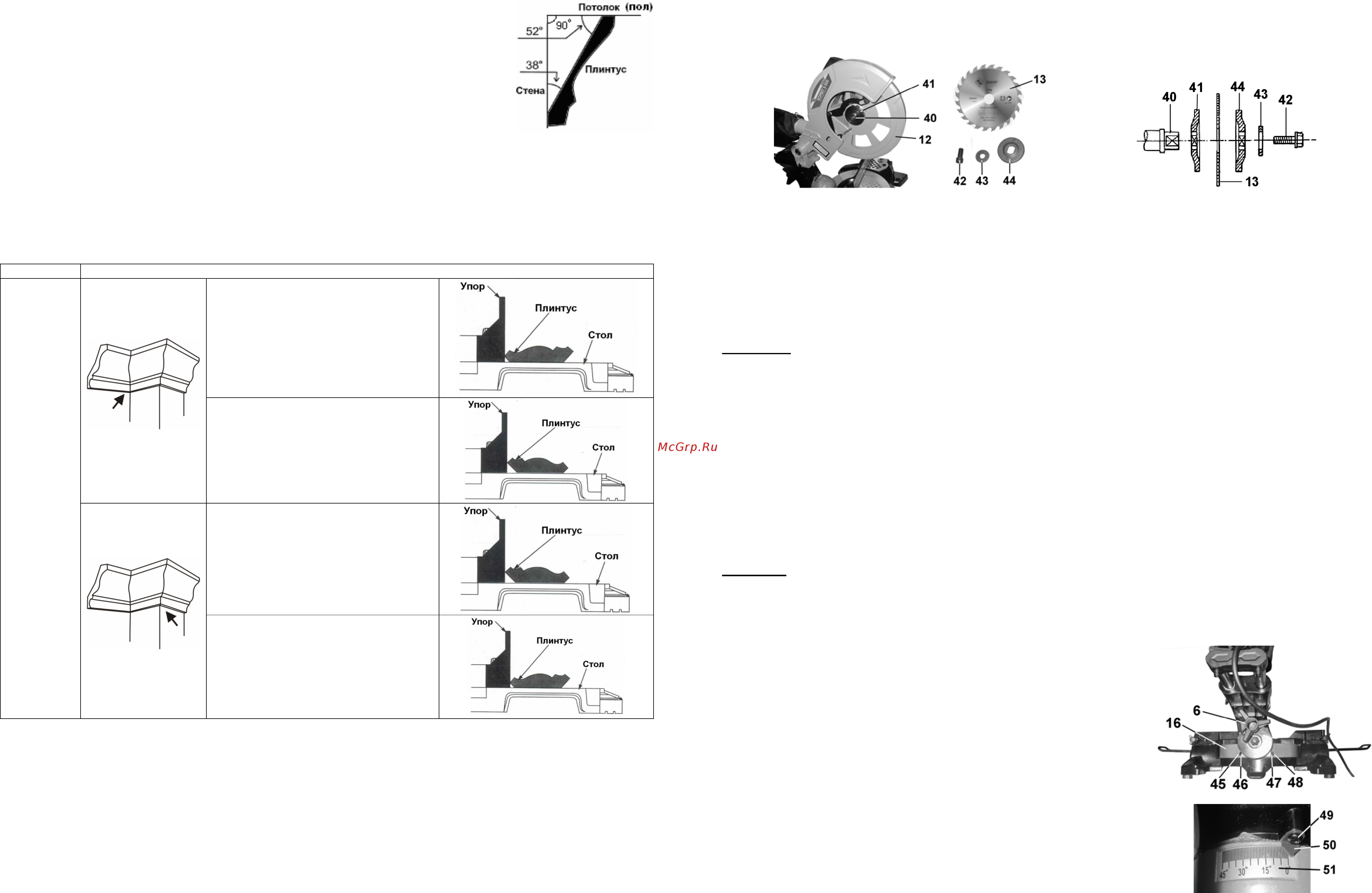

14. РЕКОМЕНДУЕМЫЕ ПРИЕМЫ РАБОТЫ
14.1. Пиление плинтуса
С помощью торцово-усовочной пилы возможно пиление плинтуса. Две поверхности
заготовки плинтуса, которые прикрепляются к потолку (полу) и стене, при соединении
образуют угол 90°. У большинства потолочных плинтусов верхний задний угол (часть,
которая крепится к потолку) составляет 52°, а нижний задний угол (часть, которая
крепится к
стене) составляет 38°, как показано на Рис.18. Помните, что углы
плинтусов очень точные, и их трудно устанавливать, так как легко может произойти
смещение угла. После всех регулировок пилы рекомендуется производить пробное
пиление на ненужных заготовках.
Кроме того, большинство стен в помещениях не имеют углов точно 90°,
следовательно, необходима точная подстройка регулировок пилы.
Рис. 18
Для пиления плинтусов и получения внешнего или внутреннего прямого угла (90°) установите плинтус, прижав
плашмя его широкую заднюю поверхность к поворотному столу и придвинув к упору. Угол поворота стола
следует установить на 31,6° влево или вправо, в зависимости от применения плинтуса, а угол наклона пильного
диска - на 33,9° влево. Изучив приведенную ниже
таблицу, вы можете настроить вашу пилу на пиление
потолочных плинтусов с углами 52° и 38°, (см. Рис.19). Пиление напольного плинтуса (с такими же параметрами
углов) производится по аналогии с потолочным, учитывая его нижнее положении. Для пиления плинтусов с
другими параметрами углов (не соответствующими Рис. 18), рекомендуем изучить соответствующую справочную
или учебную литературу.
ТИП
ПИЛЕНИЯ
Левая сторона, внутренний угол
1. Верхний край плинтуса прижат к
упору
2. Угол поворота стола 31.6° вправо
3. После пиления использовать
левую часть разрезанной заготовки
внутренний угол
Правая сторона, внутренний угол
1. Нижний край плинтуса прижат к
упору
2. Угол поворота стола 31.6° влево
3. После пиления использовать
левую часть разрезанной заготовки
Левая сторона, внешний угол
1. Нижний край плинтуса прижат к
упору
2. Угол поворота стола 31.6° влево
3. После пиления использовать
правую часть разрезанной заготовки
УГОЛ
НАКЛОНА
ПИЛЬНОГО
ДИСКА
33.9°
влево
внешний угол
Правая сторона, внешний угол
1. Верхний край плинтуса прижат к
упору
2. Угол поворота стола 31.6° вправо
3. После пиления использовать
правую часть разрезанной заготовки
Рис. 19
15. КРИТЕРИИ ПРЕДЕЛЬНОГО СОСТОЯНИЯ, УТИЛИЗАЦИЯ
15.1. Критерии предельного состояния
15.1.1. Критерием предельного состояния пилы является состояние, при котором ее дальнейшая эксплуатация
недопустима или экономически нецелесообразна: чрезмерный износ, коррозия, деформация, старение или
разрушение узлов и деталей, или их совокупность при невозможности их устранения в условиях
авторизированных сервисных центров оригинальными деталями, или экономическая
нецелесообразность
проведения ремонта.
15.1.2. Критериями предельного состояния пилы являются:
- глубокая коррозия и трещины на поверхностях рабочего стола и корпуса;
- чрезмерный износ или повреждение двигателя, редуктора или совокупность признаков.
15.2. Утилизация
Пилу и ее комплектующие, вышедшие из строя и не подлежащие ремонту, необходимо сдавать на специальные
7
Помните, что твердосплавные напайки на
зубьях пильного диска (13) весьма хрупкие. Крайне
внимательно обращайтесь с пильным диском (13), избегая его падений и ударов по напайкам, Рис. 9,10.
Перед установкой пильного диска (13) внимательно осмотрите каждую напайку. На них не должно быть
трещин и сколов. После установки пильного диска (13) при первом включении и при последующей работе
не находитесь в плоскости вращения
пильного диска (13), Рис. 2.
Рис. 9
Рис. 10
8.5.2. Установка пильного диска
Установите пильный диск (13) в соответствии с последовательностью, указанной на Рис.10, так, чтобы зубья
пильного диска (13) были направлены вниз в передней части пилы, Рис.2; 3. На шпиндель (40) установите
внутренний фланец (41), пильный диск (13) с соответствующим посадочным диаметром. Установите наружный
фланец (44), шайбу (43). Закрутите болт (42), Рис.10, вращением против часовой стрелки,
удерживая кнопку
блокировки (38) фиксации пильного диска (13) в нажатом положении, Рис.7; 9;10.
9. ОРГАНЫ УПРАВЛЕНИЯ
9.1. Действие выключателя (Рис.3). Перед включением пилы в розетку удостоверьтесь, что кнопка выключателя
(23) правильно действует и возвращается в позицию «Выкл.» при ее отпускании.
Внимание:
Категорически запрещается производить любую модернизацию токоподводящих элементов и
фиксировать кнопку пуска во включенном положении двигателя.
9.2. В верхнем положении пилы защитный кожух (12) заблокирован и опускание пилы за рукоятку (10) невозможно
(Рис. 2; 3). Перед опусканием пильного диска (13) необходимо отвести рычаг (11) – разблокировать.
9.2.1. При опускании пильного диска (13) за рукоятку (10) защитный кожух (12) поднимается автоматически.
9.2.2. Защитный
кожух (12) возвращается в исходное положение, закрывая пильный диск (13), когда рукоятка (10)
поднята.
Запомните: опускание пилы с усилием в заблокированном положении приведет к её поломке.
НИКОГДА НЕ СНИМАЙТЕ ЗАЩИТНЫЙ КОЖУХ (12) И НЕ ДЕРЖИТЕ ЕГО ОТКРЫТЫМ.
9.2.3. В интересах вашей безопасности всегда держите защитный кожух (12) в исправном состоянии. При любой
неисправности защитного кожуха (12) следует
немедленно его заменить.
НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ПИЛУ С НЕИСПРАВНЫМ ЗАЩИТНЫМ КОЖУХОМ (12).
9.3. Включение луча линии пиления производится переключателем (9) лазерного указателя (14). Положение луча
(сбоку или по центру пиления) регулируется винтами крепления.
10. РЕГУЛИРОВКИ
Внимание!
Перед выполнением ответственных работ произведите пробное пиление на обрезках обрабатываемой
заготовки и произведите инструментальные измерения результатов. При необходимости произведите
необходимые поправки в настройках и регулировках. Только после достижения необходимых результатов
пробного пиления приступайте к выполнению пиления заготовки.
Пила точно отрегулирована на заводе-изготовителе, но при транспортировке регулировочные винты могут
ослабнуть
и точность установки нарушиться.
10.1. Регулировка угла 90
0
(Рис. 2;3; 11)
Ослабьте винт фиксации (26), переведите пилу в заднее положение,
Рис.3, зафиксируйте положение винтом (26). Ослабьте положение винта
фиксации угла наклона (6). Для регулировки положения 90
0
ослабьте
контргайку (46) упорного винта (45). За рукоятку пилы (10) установите пилу
в крайнем вертикальном положении. Проверьте положение пильного
диска (13) по угольнику (не комплектуется) относительно поворотного
стола (16). При необходимости произведите корректировку упорного винта
(45), положение закрепите контргайкой (46). При необходимости ослабьте
винт (49) фиксации указателя (50). Указатель (50) совместите со
значением 0
0
по шкале (51). Положение указателя (50) зафиксируйте
винтом фиксации (49).
10.2. Регулировка угла наклона 45
0
(Рис.2;3;11)
Для регулировки положения 45
0
наклоните пилу максимально влево,
используя угломер, установите угол 45
0
регулировкой упорного винта (48).
ВНИМАНИЕ: Установку угла наклона производите при полностью
поднятой вверх рукоятке (10), Рис.2. После каждого изменения угла
наклона проверяйте закрепление винта фиксации угла наклона (6).
Рис. 11
Рис. 12
