-2-

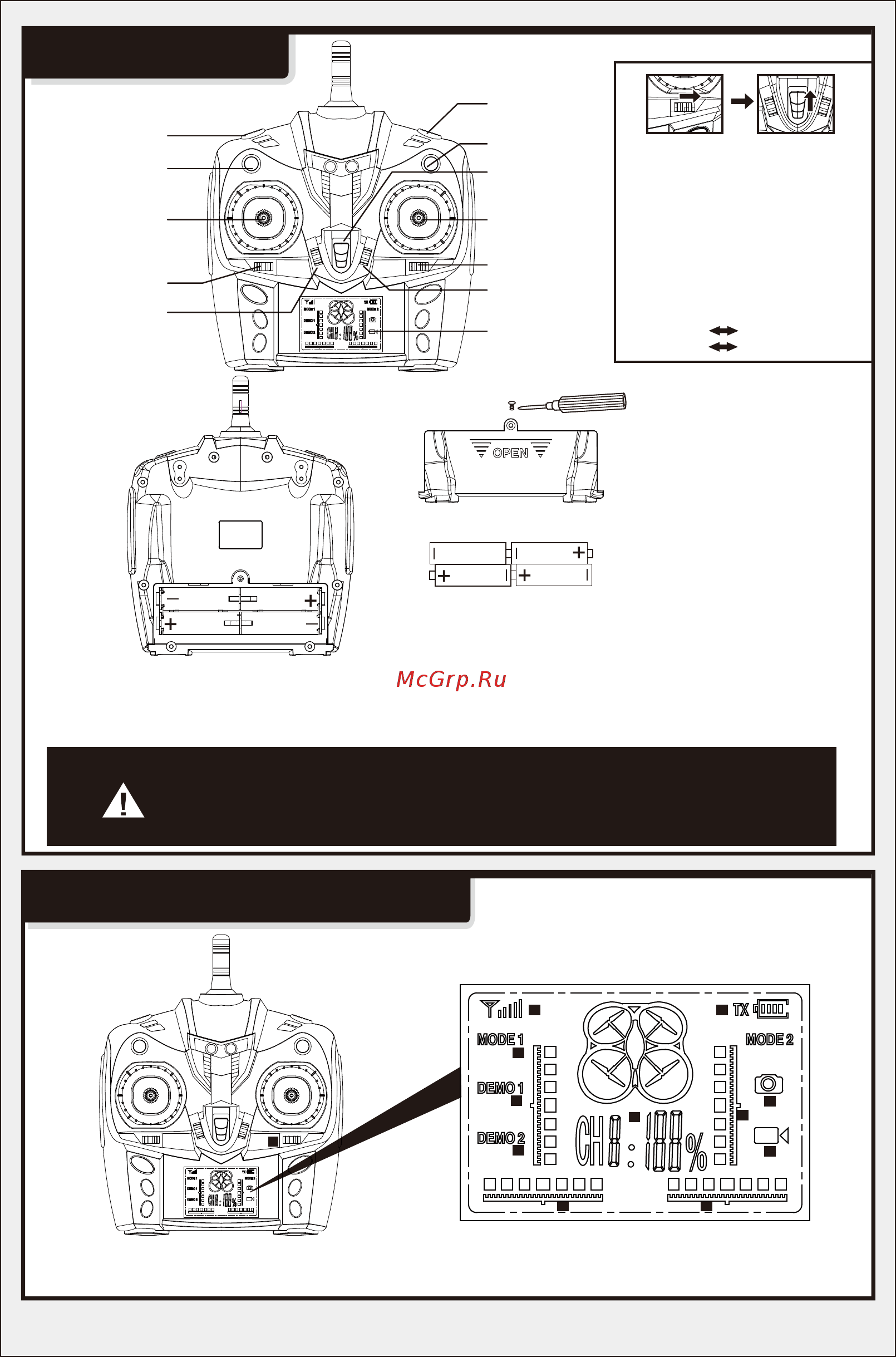

ПУЛЬТ УПРАВЛЕНИЯ
Удержание
высоты
Триммер
крена
Левая ручка
(вверх/вниз /
курс влево/вправо)
Триммер курса
A
Режим Headless
Переключение
скоростей
Выключатель
3D переворот
Триммер
тангажа
ЖК экран
Крышка батарейного
отсека
4 X AA(LR06)
ПУЛЬТ УПРАВЛЕНИЯ И ЖК ЭКРАН
3
5
5
7
8 6
2
9
10
4
1
1. Графическое отображение положения триммера крена. Активен только при
включенном пульте.
Вверх/Вниз Вперед/Назад
Фото/Видео Триммер тангажа
Внимание: по умолчанию пульт
настроен на режим Mode 2. Для
переключения между режимами
необходимо, зажав триммер на
правой стороне пульта,
перевести выключатель в
положение On, как показано на
рисунке.
При переключении режимов
следующие функции ручек
управления меняются местами:
Фото/Видео
(Для TK109H)
Правая ручка
(вперед/назад /
крен влево/
вправо)
Установка элементов питания: откройте крышку батарейного отсека и установите 4
элемента питания типа АА, строго соблюдая полярность. Элементы питания в комплект
не входят, требуется докупить отдельно.
1. Соблюдайте полярность.
2. Не смешивайте старые и новые элементы питания.
3. Не смешивайте различные типы элементов питания.
