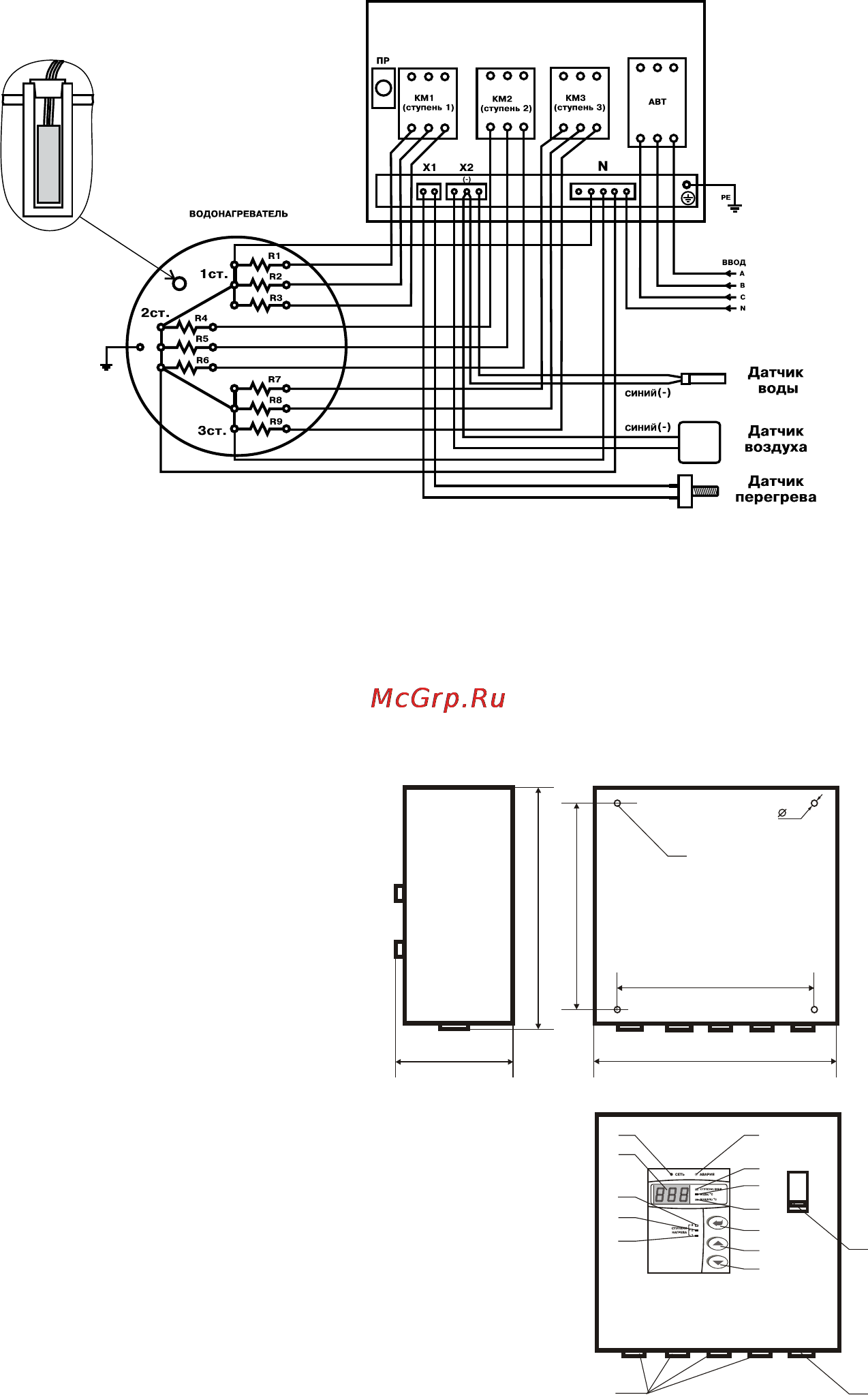

6 Подготовка панели к работе КМ1 КМ2 КМЗ магнитный пускательАВТ первой ступени ПР магнитный пускатель XI второй ступени Х2 магнитный пускатель М третьей ступени вводной автомат предохранитель блока управления колодка датчика перегрева колодка датчиков температуры колодка проводов нейтрали Рис 1 Схема подключения панели управления ПУ ЭВТ ИЗ вид сбоку вид сзади 1 вводной автомат 2 идикатор СЕТЬ 3 цифровой индикатор 4 5 6 индикаторы включения ступеней мощности водонагревателя 7 индикатор АВАРИЯ 8 индикатор режима отображения количества ступеней 9 индикатор режима отображения температуры теплоносителя 10 индикатор режима отображения температуры воздуха помещения 11 кнопка ввода режимов работы водонагревателя 12 кнопка увеличения показаний 13 кнопка уменьшения показаний 14 место ввода питающего кабеля 15 места вывода кабелей к водонагревателю и датчикам температуры 16 отверстия для крепления панели Рис 2 Габаритные размеры и расположение органов управления панели управления ПУ ЭВТ ИЗ стр З 6 1 Снять крышку панели управления отвинтив винты крепления и отсоединив разъемы на плате управления провести очистку поверхностей от пыли и других загрязнений проверить отсутствие видимых повреждений после транспортирования и хранения изнутри и снаружи проверить затяжку винтов электрических соединений 6 2 Установить панель в помещении с электроводонагревателем в месте удобном для обслуживания и закрепить к стене используя четыре отверстия диаметром 8мм на задней стенке корпуса 6 3 Подключить панель к электроводонагревателю проводами или кабелями соответствующего сечения см паспорт на электроводонагреватель согласно схеме подключений Рис 1 настоящего паспорта Если используется одножильный медный провод то необходимо тща тельно зачистить и облудитьприсоединяемые концы При использова нии многожильного кабеля его концы необходимо тщательно зачистить облудить и обжать контактным лепестком или наконечником Во избежание искрения места присоединения проводов необходимо тщательно затягивать Ввод кабелей и проводов осуществляется с учетом сохранения степени защиты панели 6 4 Установить датчик температуры воды на предназначенное в водо нагревателе отверстие и закрепить его защитной пробкой см Рис1 Установить датчик перегрева в водонагревателе без прокладки не прилагая большого усилия при закручивании Установить датчик темпе ратуры воздуха в помещении на высоте 1 4 1 5 м от пола исключив прямое воздействие на него потоков воздуха от нагревательных при боров вентиляторов и т д Нагрев корпусов датчиков при монтаже не должен превышать их максимальную рабочую температуру Подключить датчик перегрева к монтажной колодке Х1 Подключить датчики тем пературы воздуха и воды к монтажной колодке Х2 в соответствии со схемой Рис 1 обращая особое внимание на полярность датчиков Провода датчиков синего цвета помеченные знаком подключают ся на среднюю клемму колодки Х2 Датчики подключаются медными проводами сечением 0 5 0 75кв мм необходимой длины При длине провода более 10 метров желательно использовать провода свитые в пары не более 50 метров 6 5 Подключить панель к питающей сети согласно схеме подключе ний Рис 1 кабелем соответствующего сечения исходя из номинальной мощности электроводонагревателя 6 6 Выполнить заземление защитное зануление корпуса панели в соответствии со схемой подключений Рис 1 6 7 Установить на место крышку панели и подключить разъемы к блоку управления 7 Порядок работы 7 1 Работа по включению панели производится в следующей последо вател ьности включите вводной автомат в положение ВКЛЮЧЕНО при этом на передней панели загорается светодиод СЕТЬ и на цифровом индикаторе отображается текущая температура воды в системе последовательно загораются светодиоды включения ступеней 1 2 3 показывающие что напряжение подается на все ступени электро водонагревателя поочередно через небольшую задержку времени стр 4
