1.6 Общий вид дрели представлен на рис.1

1.7 Механизм дрели расположен в обрезиненном пластиковом корпусе

(рис.1 поз.9), состоящем из двух частей: правой и левой. Он состоит из электро-

двигателя постоянного тока и редуктора с планетарным 2-х скоростным меха-

низмом. В нижней части корпуса, выполненного в форме рукоятки, находится

выключатель и разъём для присоединения аккумуляторной батареи.

1.8 Клавиша выключателя (рис.1 поз.5) расположена в передней части руко-

ятки. При нажатии на клавишу включается двигатель дрели. Усилие, приложен-

ное к клавише, изменяет скорость вращения двигателя. При запуске двигателя

автоматически включаются: светодиод (рис.1 поз.11), обеспечивающий локаль-

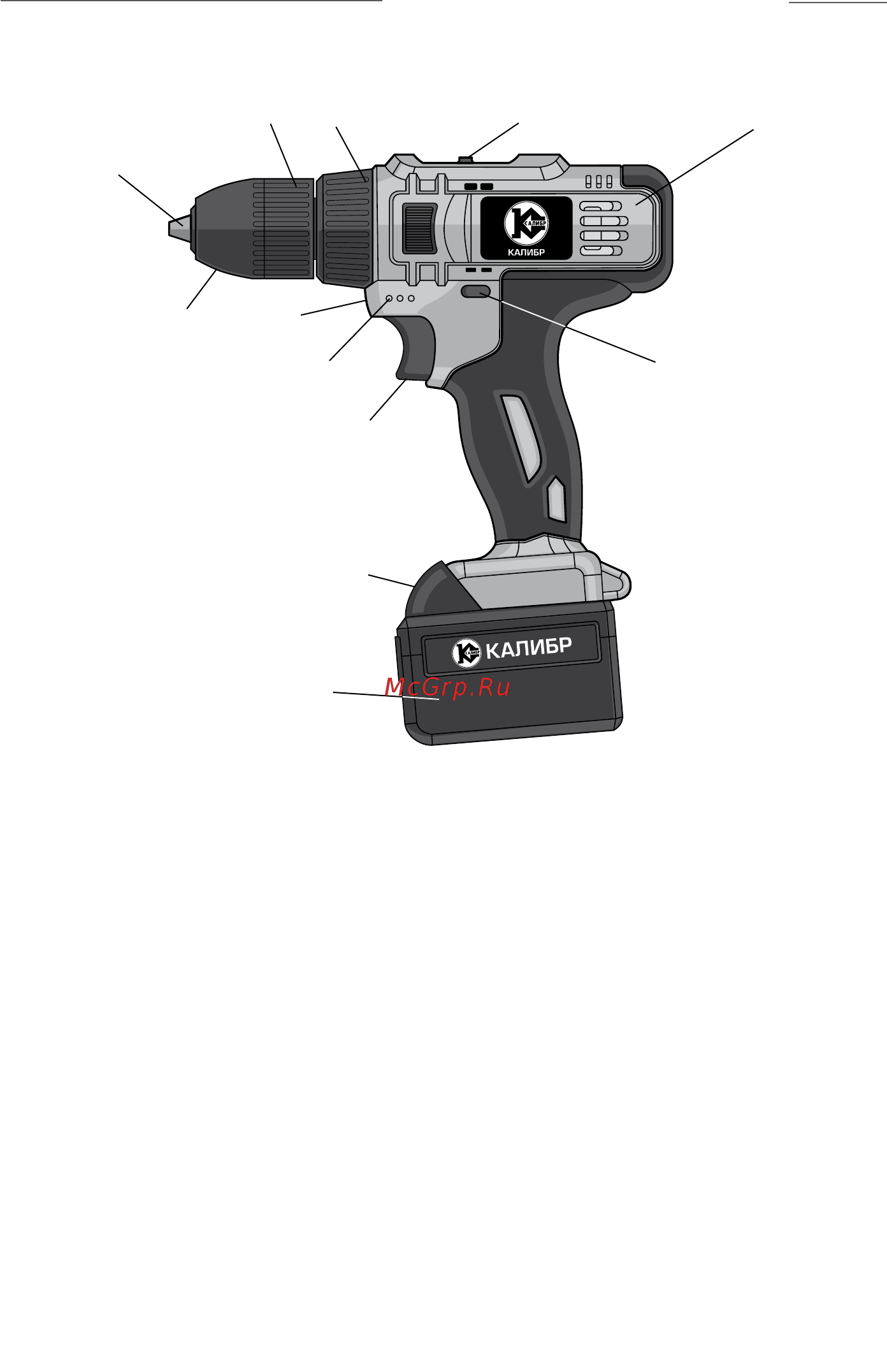

1 – быстрозажимной патрон; 2 – кулачки патрона; 3 – кольцо регулировки

предельного момента затяжки; 4 – переключатель направления вращения - ре-

верс; 5 – клавиша выключателя; 6 – аккумуляторная батарея (АБ); 7 – пере-

ключатель диапазона скорости; 8 – кольцо патрона; 9 – корпус; 10 – клавиша

фиксации батареи; 11 – подсветка; 12 – индикаторы степени заряженности АБ

рис. 1

8 3 7
