шпинделя поверните диск по оси вращения, до момента фиксации.

5. Удерживая фиксатор шпинделя (рис.2 поз.14), открутите центральный

болт А (рис. 4)

Внимание! Для предотвращения самопроизвольного откручивания бол-

та при работе, резьба на центральном болте (А) - ЛЕВАЯ.

6. После откручивания болта А (рис.4) с левой резьбой, снимите прижимной

фланец В (рис.4) и пильный

диск С (рис.4). При этом опорный фланец D (рис.4)

должен оставаться на месте.

7. Очистите прижимной В (рис.4) и опорный D (рис.4) фланцы от продуктов

распила перед монтажом нового диска.

8. Установите пильный диск, так чтобы маркировка направление стрелки на

неподвижной части кожуха совпало с маркировкой направлением стрелки на

пильном диске.

9. Установите демонтированные

детали в обратном порядке.

10. После затяжки центрального болта А, отпустите фиксатор шпинделя,

убедитесь в надёжности крепежа.

11. Убедитесь в свободном вращении диска, и что диск при вращении не

касается деталей пилы.

Внимание! Перед каждым пуском пилы необходимо убедиться в том,

что нижний (подвижный часть) защитный кожух диска полностью за-

крывает

режущий диск.

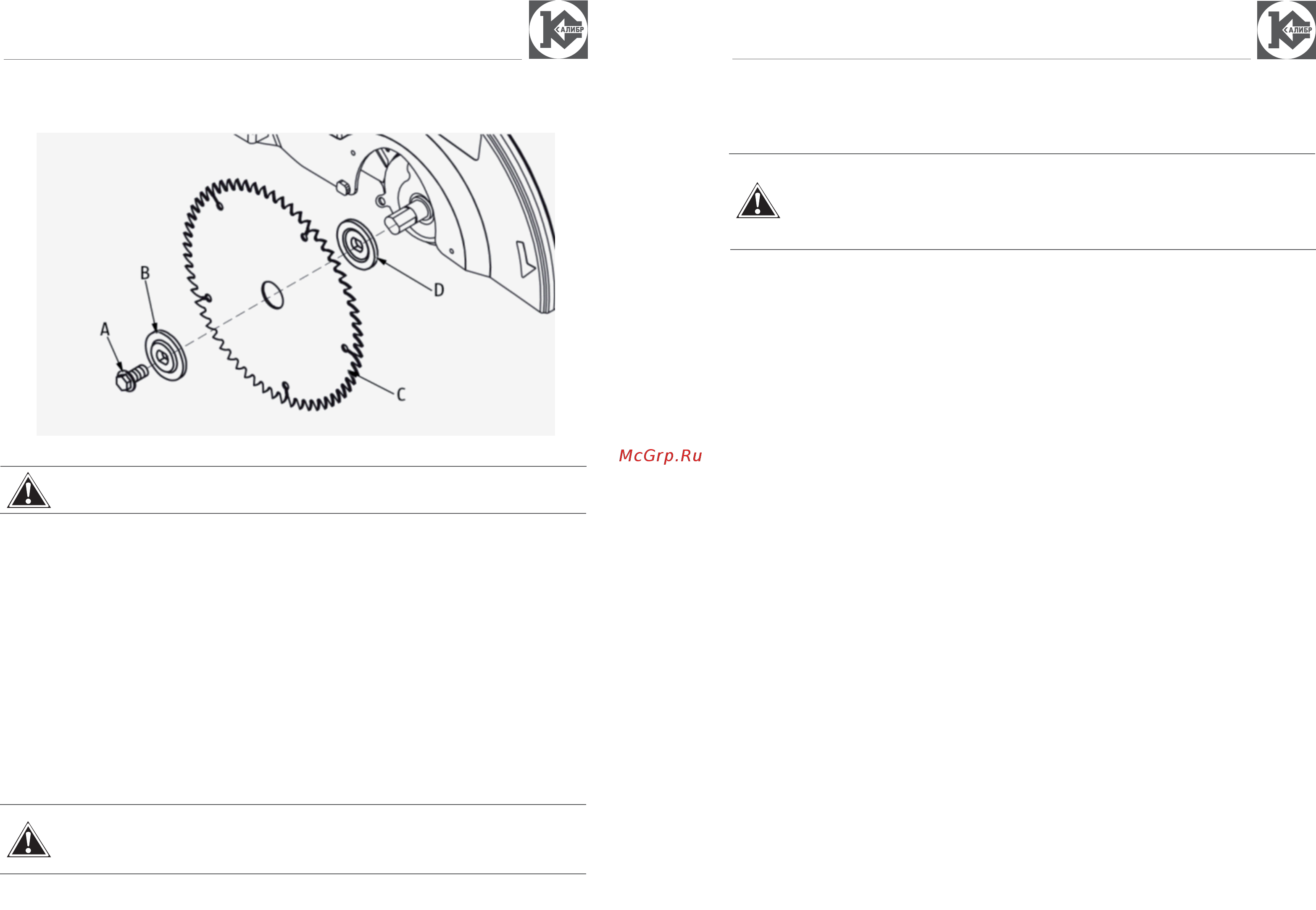

рис.4

www.kalibrcompany.ru 15

Калибр Руководство по эксплуатации

- не пилите одновременно несколько заготовок;

- во время работы для эффективного отвода пыли из зоны пиления

подключите пылесос или установите штатный пылесборник (рис.1 поз.5),

входящий в комплект поставки;

Внимание! Образующаяся пыль во время пиления некоторых видов ма-

териалов может быть токсична! При работе с данными материалами ра-

ботайте в хорошо

проветриваемом помещении и обязательно исполь-

зуйте средства индивидуальной защиты органов дыхания.

- для прямого распила заготовки установите углы наклона режущего блока

и поворота пильного стола в положение 0 и затяните фиксатор продольного

движения режущего блока. Прижмите заготовку к параллельному упору (рис.1

поз.21) пильного стола. Затем, включив пилу, дождитесь, пока диск наберёт

максимальные

обороты, и плавно опуская режущий блок, разрежьте заготовку

за один распил;

- для распила заготовки под углом и/или под наклоном предварительно

установите требуемый угол наклона режущего блока и/или угол поворота

пильного стола. С помощью фиксирующих рукояток надёжно закрепите

режущий блок и поворотный пильный рабочий стол в требуемом положении, и

затяните фиксатор продольного движения режущего блока. Прижмите заготовку

к параллельному упору пильного стола. Затем, включив пилу, дождитесь, пока

пила диск наберёт максимальные обороты, и плавно опуская режущий блок,

разрежьте заготовку за один распил;

- конструкция пилы позволяет осуществлять комбинированный распил

обрабатываемой заготовки, сочетающий в себе возможность одновременной

установки необходимых углов поворота

пильного стола и наклона режущего

блока;

- данная модель пилы обладает возможностью продольного пиления

методом движения режущего блока по двум горизонтальным направляющим,

что особенно удобно при работе с широкими заготовками. Для выполнения

продольного реза ослабьте фиксатор продольного движения режущего

блока. Прижмите заготовку к параллельному упору пильного стола. Затем,

включив пилу, дождитесь,

пока пила диск наберёт максимальные обороты, и

плавно погружая в заготовку опуская режущий блок, разрежьте заготовку за

один распил. Продольное пиление можно выполнять в сочетании с прямым,

угловым, наклонным и комбинированным резами по аналогичному принципу.

Приступайте к выполнению продольного пиления, вытянув режущий блок в

крайнее возможное положение.
