www.huter.su
10

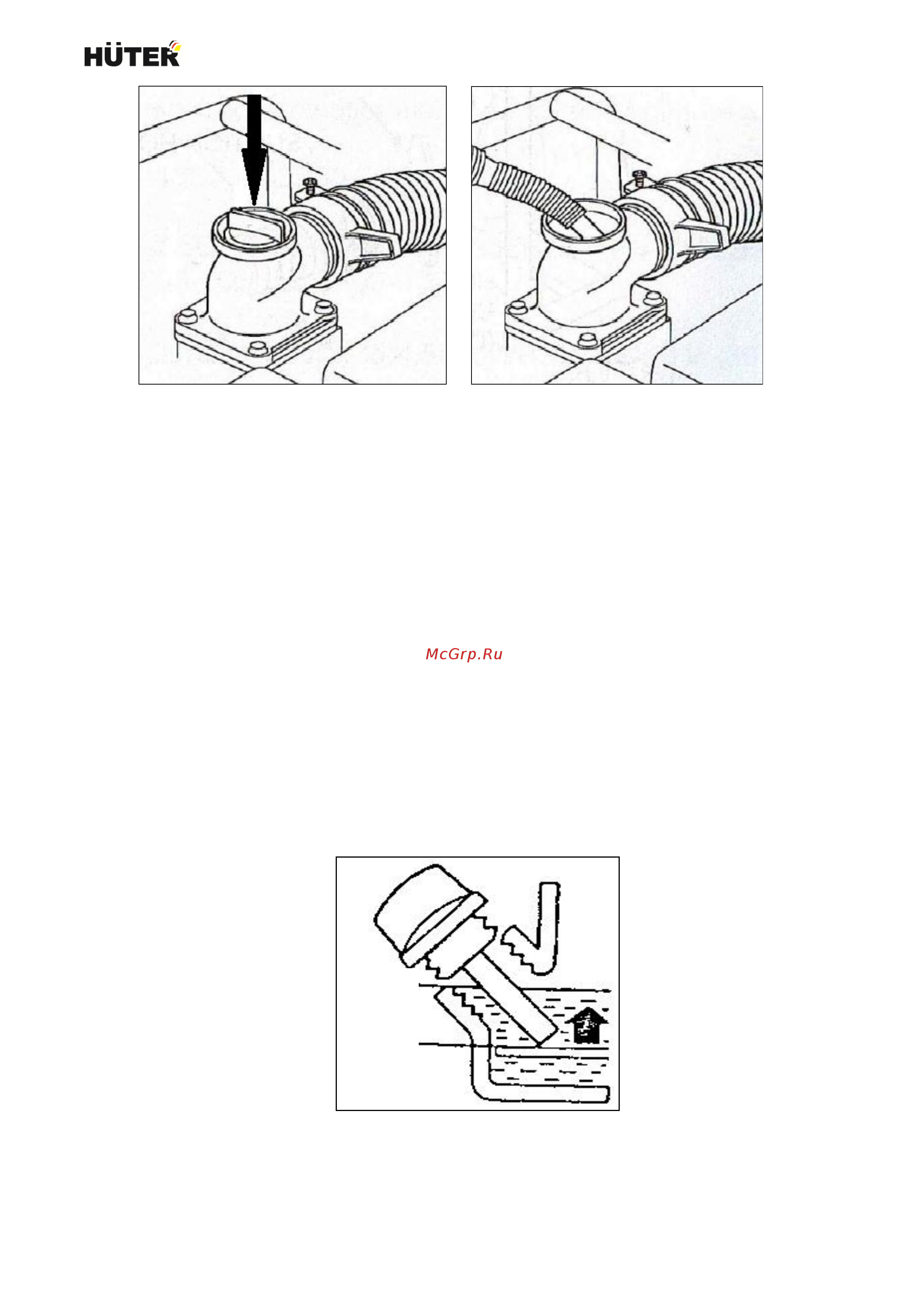

Рис. 3. Заливное отверстие Рис. 4. Заполнение водой
Во избежание отсоединения рукавов под высоким давлением от
патрубков, надежно затяните хомуты крепления.
Обязательно установите фильтр на всасывающую магистраль
пред началом откачки. Фильтр исключит попадание внутрь насоса
мусора, который может привести к повреждению рабочего колеса.
Необходимо периодически проверять, чтобы всасывающий рукав
находился в вертикальном положении: не менее 0,3 м от стенок или
дна емкости и 0,2 м от уровня воды.
7. ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ
7.1. Проверка уровня моторного масла (для мотопомп с 4-х
тактным двигателем)
Уровень масла должен быть на уровне заливной горловины.
Рис. 5. Нормальный уровень масла
Для проверки уровня масла необходимо, чтобы устройство было
установлено на ровной поверхности, двигатель должен быть
MAX
MIN
