Ред.7
9
Прежде чем открывать топливный бак, сначала немного
ослабьте крышку и подождите, чтобы давление в баке
уравновесилось.
Храните бензин в специальных емкостях.
6.2. Рекомендации по монтажу и меры безопасности
Диаметр рукава всасывающей магистрали должен быть не
меньше, чем диаметр всасывающего патрубка (12). При монтаже
всасывающей магистрали необходимо обеспечить непрерывный угол
наклона от мотопомпы к источнику водозабора не менее 1 градуса к
горизонту. Обратные углы не допускаются.
Для монтажа мотопомпы необходимо выполнить следующие
операции:
1. Присоединить всасывающий рукав с обратным клапаном к
находящемуся на торце мотопомпы всасывающему патрубку
(12).

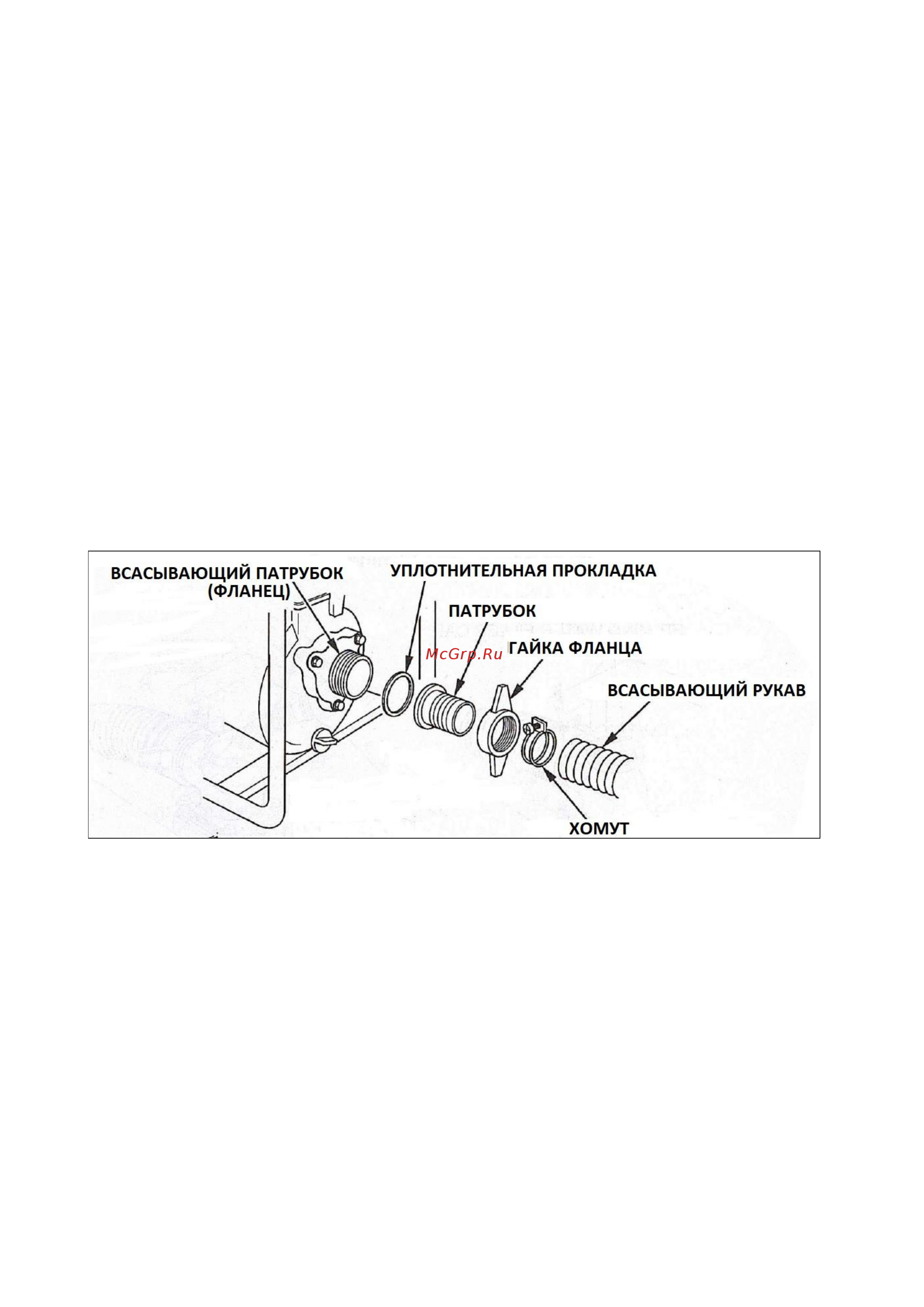

Рис.2 Порядок монтажа всасывающего рукава.
2. Присоединить напорный рукав к находящемуся сверху
подающему патрубку (13). Порядок монтажа аналогичен порядку для
всасывающего рукава.
3. Заполнить насос и всасывающий рукав водой полностью через
заливное отверстие, отвинтив для этого, а затем завинтив пробку (14),
находящуюся в верхней части насоса.
