Ред.16
13
3. Заполнить насос и всасывающую магистраль водой через
заливное отверстие, отвинтив для этого, а затем завинтив пробку,
находящуюся в верхней части насоса (рис.4).

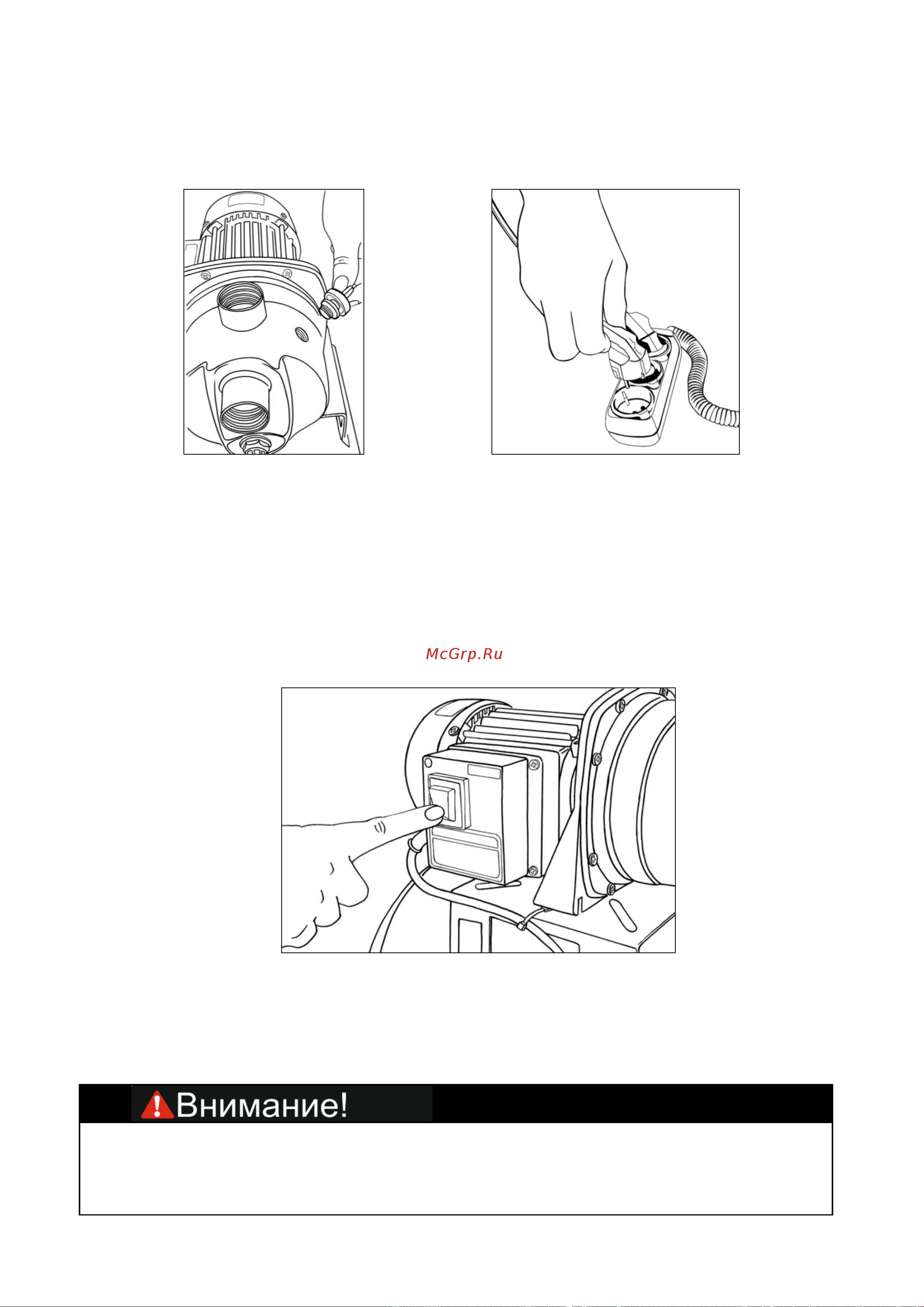

Рис.4 Заливное отверстие Рис.5 Подключение к сети
4. Проверить наличие в электросети напряжения 220-230 вольт.
5. Подключить станцию к электрической сети (рис.5).
6. Включить станцию кратковременно на 30-60 сек.(рис.6), при
закрытом кране. После выключения насоса открываем кран для
выпуска воздуха и доливаем во всасывающую магистраль воду. В
зависимости от длины всасывающей магистрали данный алгоритм
нужно будет повторить несколько раз.
Рис.6 Включение станции
После удаления воздуха, станция готова к работе. Насос создаст
необходимое давление и наполнит гидроаккумулятор водой. При
достижении установленного давления реле давления отключит насос.
Электромонтажные работы должен выполнить электрик в строгом
соответствии с «Правилами технической эксплуатации электроустановок
потребителей» и «Правилами техники безопасности при эксплуатации
электроустановок потребителей» (ПТЭ и ПТБ).
