Крепление на стену

1. Определитесь с ориентацией корпуса прибора и выходящих проводов.

2. Установите крепежные вставки задвинув их до упора в пазы с тыльной стороны

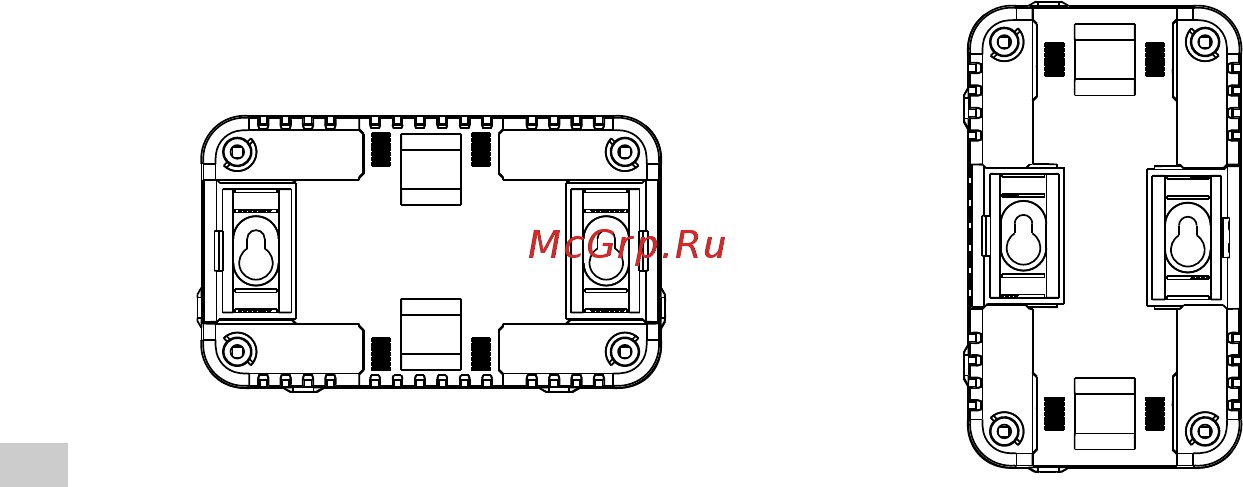

прибора. При горизонтальном расположении прибора, рис. 7, вставки

устанавливаются в пазы на узкой стороне корпуса; при вертикальном расположении,

рис. 8, в пазы на широкой стороне корпуса. риентацию

отверстий под саморезы.

3. Измерьте расстояние между центрами крепежных отверстий.

4. Сделайте разметку на стене и вкрутите саморезы.

5. Закрепите прибор на стене.

6. Подключите прибор согласно пункту: Порядок работы.

Обратите внимание на о

310

Рис. 8

Рис. 7
