УСТРОЙСТВО ИЗДЕЛИЯ

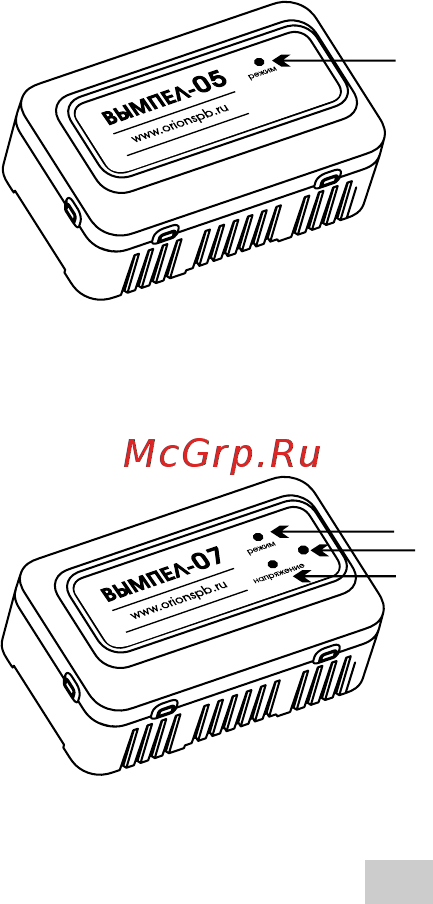

Конструктивно З.У. выполнено в пластмассовом корпусе,
имеющем жалюзи для вентиляции. Рис. 1, 2.
На передней панели расположены:
В модели Вымпел-05, рис.1:
1 - Сâåòîäèîäíûй èíäèêàòîð «Режим»:
Красный цвет – идет заряд батареи
Зеленый цвет – заряд окончен, З.У. перешло в режим
хранения. В процессе перехода от режима заряда к режиму
хранения возможно свечение индикатора желтым цветом.
В модели Вымпел-07, рис. 2:
1 - Сâåòîäèîäíûй èíäèêàòîð «Режим»:
Красный цвет – идет заряд батареи
Зеленый цвет – заряд окончен, З.У. перешло в режим
хранения. В процессе перехода от режима заряда к режиму
хранения возможно свечение индикатора желтым цветом.
2 - Сâåòîäèîäíûй èíäèêàòîð «Напряжение»:
Красный цвет – высокое пороговое напряжение (14,6В)
Зеленый цвет – низкое пороговое напряжение (13,6В).
3 - Кнопка переключения напряжения.
При включении З.У. автоматически устанавливается низкое пороговое напряжение,
переключение порогов осуществляется вручную, при помощи кнопки переключения.
35
1
2
3
Рис. 2
1
Рис. 1
