7
Тормоз
Переключатель
тормоза
Провод от тормоза
К корпусу автомобиля
ÏÎÄÊËÞ×ÅÍÈÅ
Подключения проводите при отключенной минусовой клемме аккумулятора.

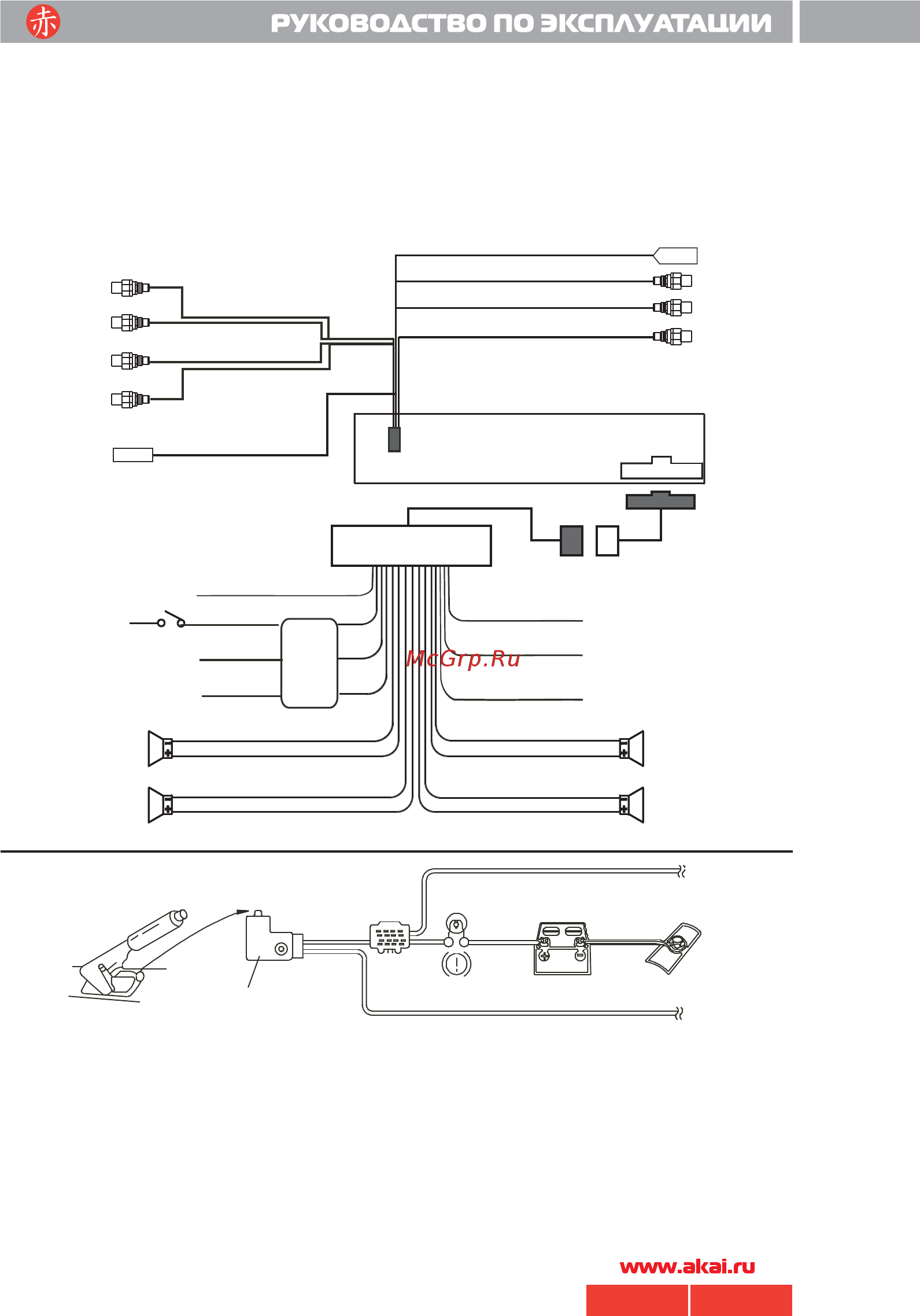

Подключите соединительный жгут к бортовой сети, громкоговорителям, внешним
устройствам и ручному тормозу в соответствии с приведенным рисунком.
Подключите к ресиверу соединительный жгут антенну, аудиовыходы, видеовыходы,
видеовходы внешных устройств.
Ïðèìå÷àíèÿ:
1. Для Вашей безопасности после подключения провода к тормозу автомобиля видео-
изображение на мониторе ресивера будут включаться только на остановке.
2. Для подключения к корпусу провода с лепестком автомобиля используйте болт для
крепления монтажной планки.
3. Не допускайте касания с корпусом и между собой оголенных частей проводов для
подключения громкоговорителей, включения антенной.
4. Не используйте громкоговорители с меньшим сопротивлением (4 Ом).
Левый
(белый)
Правый
(красный)
Левый
(белый)
Правый
(красный)
Передние каналы
Задние каналы
черный
черный
черный
черный
белый/черный серый/черный
серый
зеленый/черный фиолетовый/черный
фиолетовый
черный
серый
серый
коричневый
Сабвуфер
коричневый
коричневый
Антенна
Видеовход
Видеовход
с инвертированием
Видеовыход
желтый
желтый
желтый
желтый
оранжевый
красный
зеленый
Камера заднего вида
Ключ зажигания
Аккумулятор +
Корпус
Левый задний Правый задний
Левый передний
Правый передний
розовый (опция)
голубой
Громкоговорители Громкоговорители
Ручной тормоз
Включение подсветки
Включение антенны,
усилителя
Аудиовыходы
Фильтр питания
15А, 1А
