Gorenje GMS66 E [7/11] Руководство по монтажу

Содержание

• Важные указания 6 технические данные 6 управление местами варки 7 1
• Газовая монтируемая нагревательная плита 1
• Газовая монтируемая нагревательная плита 15 1
• Руководство по монтажу 1 1
• Руководство по подключению 1
• Руководство по эксплуатации 1
• Табличка 1
• Уважаемый покупатель i 1
• Устранение небольших неисправностей 0 1
• Уход и техобслуживание 9 1
• Ж важные указания 2
• Технические данные 2
• Важные предупреждения в связи с местами варки 3
• Управление местами варки 3
• Прижигание и работа горелок посуда 4
• Места варки 5
• Уход и техобслуживание 5
• Важно 6
• Предупреждение 6
• Устранение небольших неисправностей 6
• Важные указания 7
• Поступок монтажа 7
• Размеры выреза для монтируемой нагревательной плиты _ а x х_ _ _ _ x 7
• Руководство по монтажу 7
• Руководство по подключению нагревательной плиты к электросети 8
• Важные указания подключение 9
• Руководство по подключению нагревательной плиты к подводу газа 9
• Газовый кран рисунок 3 10
• Горелка рисунок 1 10
• Двойная горелка рисунок 2 10
• Переделка на другой вид газа 10
• Соединитель для подключения к сжиженному газу рисунок 4 10
• У станавливаемые элементы 10
• Придерживаем за собой право на изменения которые невлияют н функционирование аппарата 11
• Таблица сопл 11

Похожие устройства

• Ariston MBA 3831 V Инструкция по эксплуатации
• Vogel\'s TVB2200 S Руководство по эксплуатации
• Samsung M-1813 NR Инструкция по эксплуатации
• Samsung CE-2638 NR Инструкция по эксплуатации
• Calgon 2в1 550 г Инструкция по эксплуатации
• FTS 61 Д/CL Инструкция по эксплуатации
• Labtec 2200 Инструкция по эксплуатации
• Славич 170г A4(20) Инструкция по эксплуатации
• Славич 170г 10х15(50) Инструкция по эксплуатации
• Славич 170г 10х15(20) Инструкция по эксплуатации
• Славич 90г 10х15(20) Инструкция по эксплуатации
• Genius CamLook 321R Инструкция по эксплуатации
• Keepeez набор 4-pack: 8,5/11,5/15/22см Инструкция по эксплуатации
• Keepeez набор 5-pack: 8,5/11,5/15/22/27см Инструкция по эксплуатации
• Keepeez набор 2-pack: 22/22см Инструкция по эксплуатации
• Fissler универсальная 120070002 Инструкция по эксплуатации
• Fissler Viseo 8411704 4 шт. Инструкция по эксплуатации
• Samsung YA-BH270Black Инструкция по эксплуатации
• MetalDesign 542 (венге-дымч)ножки Инструкция по эксплуатации
• MetalDesign 542 (венге-дымч)полки Инструкция по эксплуатации

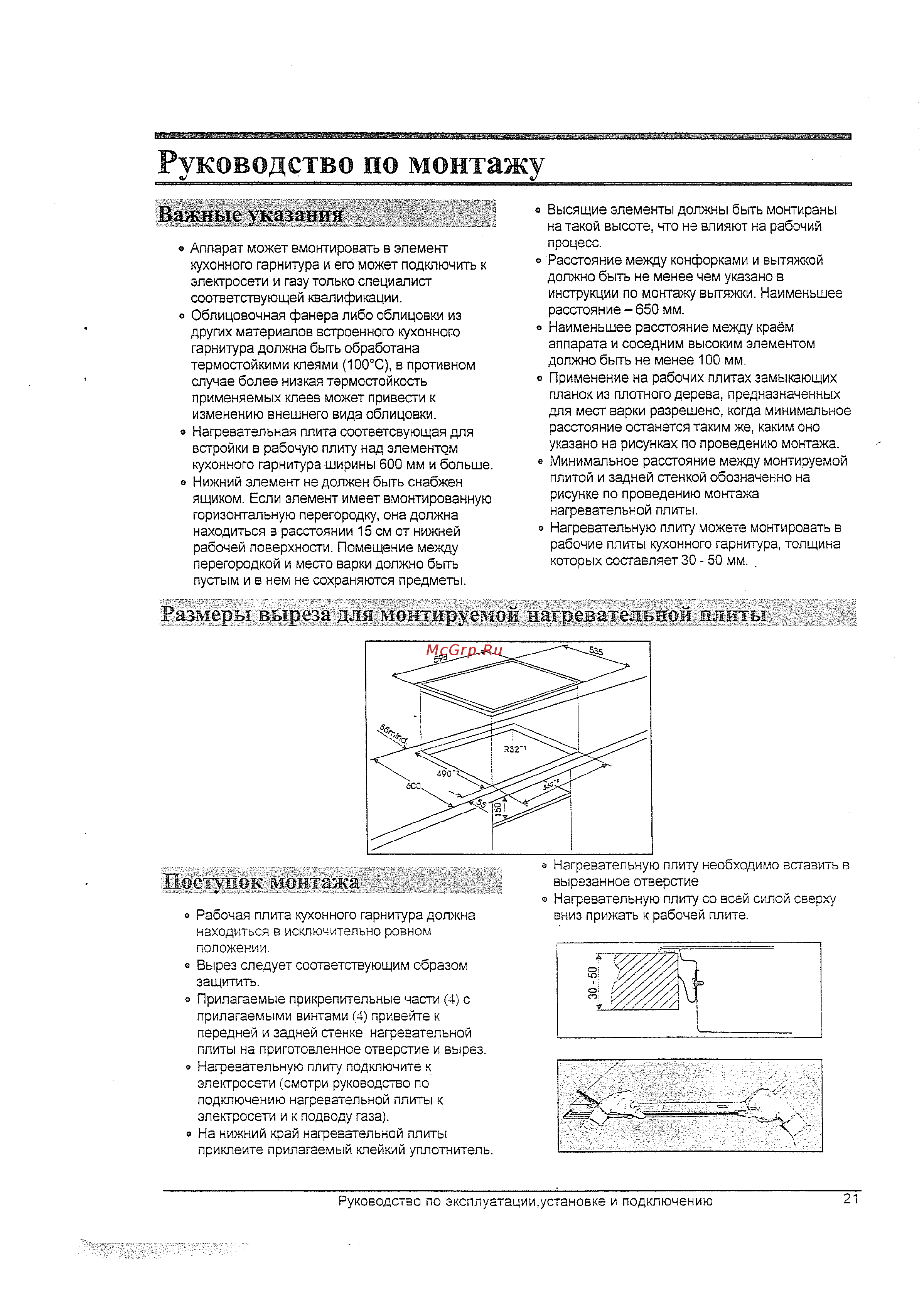

Руководство по монтажу Важные указания Аппарат может вмонтировать в элемент кухонного гарнитура и его может подключить к электросети и газу только специалист соответствующей квалификации Облицовочная фанера либо облицовки из других материалов встроенного кухонного гарнитура должна быть обработана термостойкими клеями 100 С в противном случае более низкая термостойкость применяемых клеев может привести к изменению внешнего вида облицовки о Нагревательная плита соответсвующая для встройки в рабочую плиту над элементом кухонного гарнитура ширины 600 мм и больше Нижний элемент не должен быть снабжен ящиком Если элемент имеет вмонтированную горизонтальную перегородку она должна находиться в расстоянии 15 см от нижней рабочей поверхности Помещение между перегородкой и место варки должно быть пустым и в нем не сохраняются предметы Высящие элементы должны быть монтираны на такой высоте что не влияют на рабочий процесс Расстояние между конфорками и вытяжкой должно быть не менее чем указано в инструкции по монтажу вытяжки Наименьшее расстояние 650 мм Наименьшее расстояние между краём аппарата и соседним высоким элементом должно быть не менее 100 мм Применение на рабочих плитах замыкающих планок из плотного дерева предназначенных для мест варки разрешено когда минимальное расстояние останется таким же каким оно указано на рисунках по проведению монтажа Минимальное расстояние между монтируемой плитой и задней стенкой обозначенно на рисунке по проведению монтажа нагревательной плиты Нагревательную плиту можете монтировать в рабочие плиты кухонного гарнитура толщина которых составляет 30 50 мм Размеры плиты _ А выреза X для монтируемой Х_ _ _ _ нагревательной X Поступок монтажа о Рабочая плита кухонного гарнитура должна находиться в исключительно ровном положении о Вырез следует соответствующим образом защитить Прилагаемые прикрепительные части 4 с прилагаемыми винтами 4 привейте к передней и задней стенке нагревательной плиты на приготовленное отверстие и вырез Нагревательную плиту подключите к электросети смотри руководство по подключению нагревательной плиты к электросети и к подводу газа о На нижний край нагревательной плиты приклеите прилагаемый клейкий уплотнитель а Нагревательную плиту необходимо вставить в вырезанное отверстие о Нагревательную плиту со всей силой сверху вниз прижать к рабочей плите Руководство по эксплуатации установке и подключению 21
