- 11 -
1
Настройка устройства
1 Настройка устройства
В данной главе описана процедура исходной настройки перед началом эксплуатации устройства,
включая названия компонентов устройства, процедуру распаковки и установки устройства,
включения и отключения устройства, а также загрузки бумаги в лоток 1.

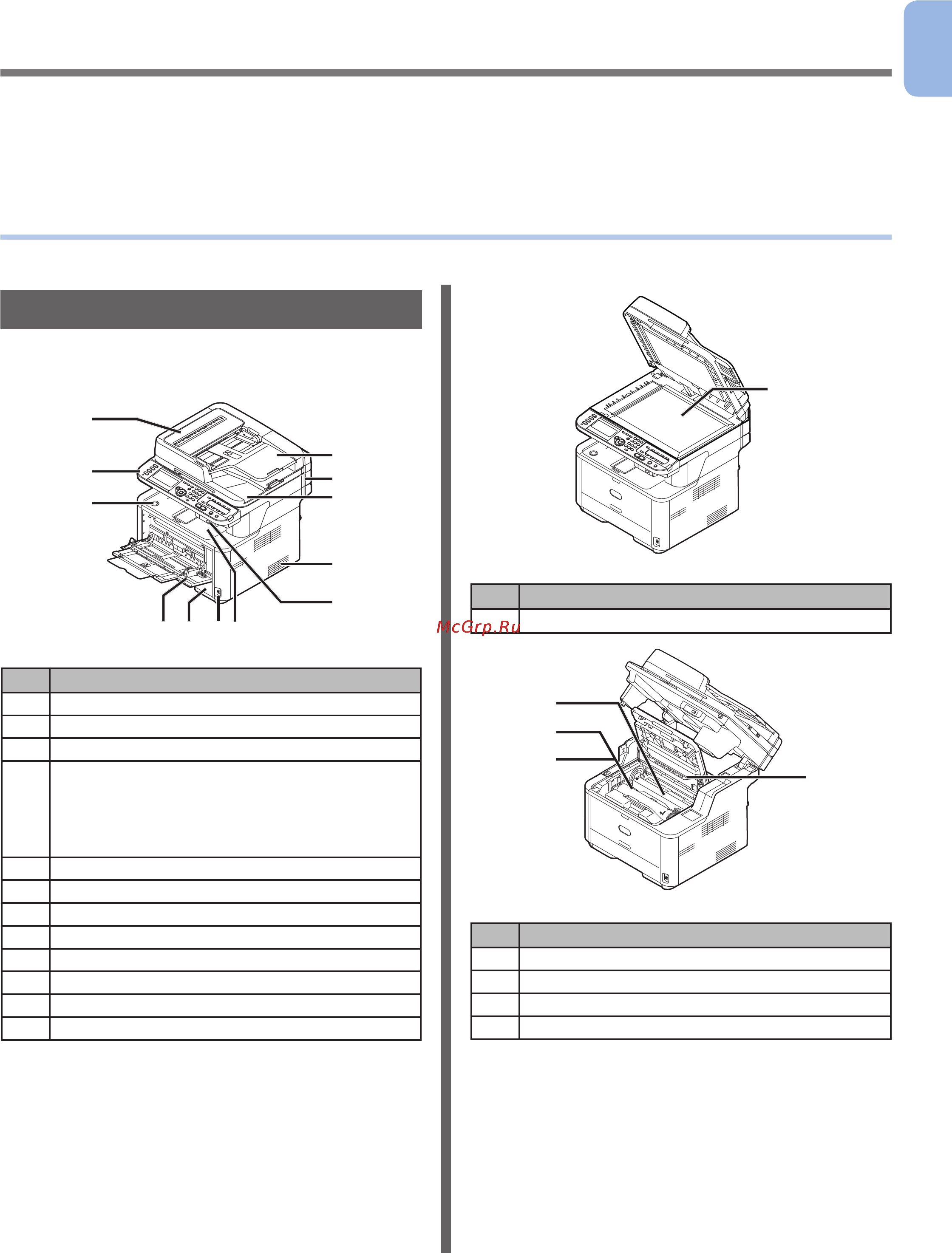

Названия компонентов
В этом разделе приведены названия компонентов устройства и панели оператора.
Устройство
В следующей таблице представлены названия
компонентов устройства.
2 1
11
10
9
8
7
6
5
4 3
12
Название
1 Верхняя крышка
2 Выключатель питания
3 Лоток 1
4 Ручной лоток (только для MB441/MB461/
ES4161 MFP)
Многоцелевой лоток (МЦ) (только для
MB451/MB451w/MB471/MB471w/MB491/
ES4191 MFP)
5 Кнопка открытия верхней крышки
6 Панель оператора
7 Крышка автоподатчика документов (АПД)
8 Лоток подачи оригинала
9 Блок сканера
10 Крышка стекла экспонирования
11 Вентиляционные отверстия
12 USB-порт
13
Название
13 Стекло экспонирования
17
15
14
16
Название
14 Блок термоэлемента
15 Стартовый картридж с тонером
16 Барабан переноса изображений
17 Светодиодная головка
