ОТПРАВКА/ПРИЕМ ФАКСА
- 61 -
1
2
3
4
5
6

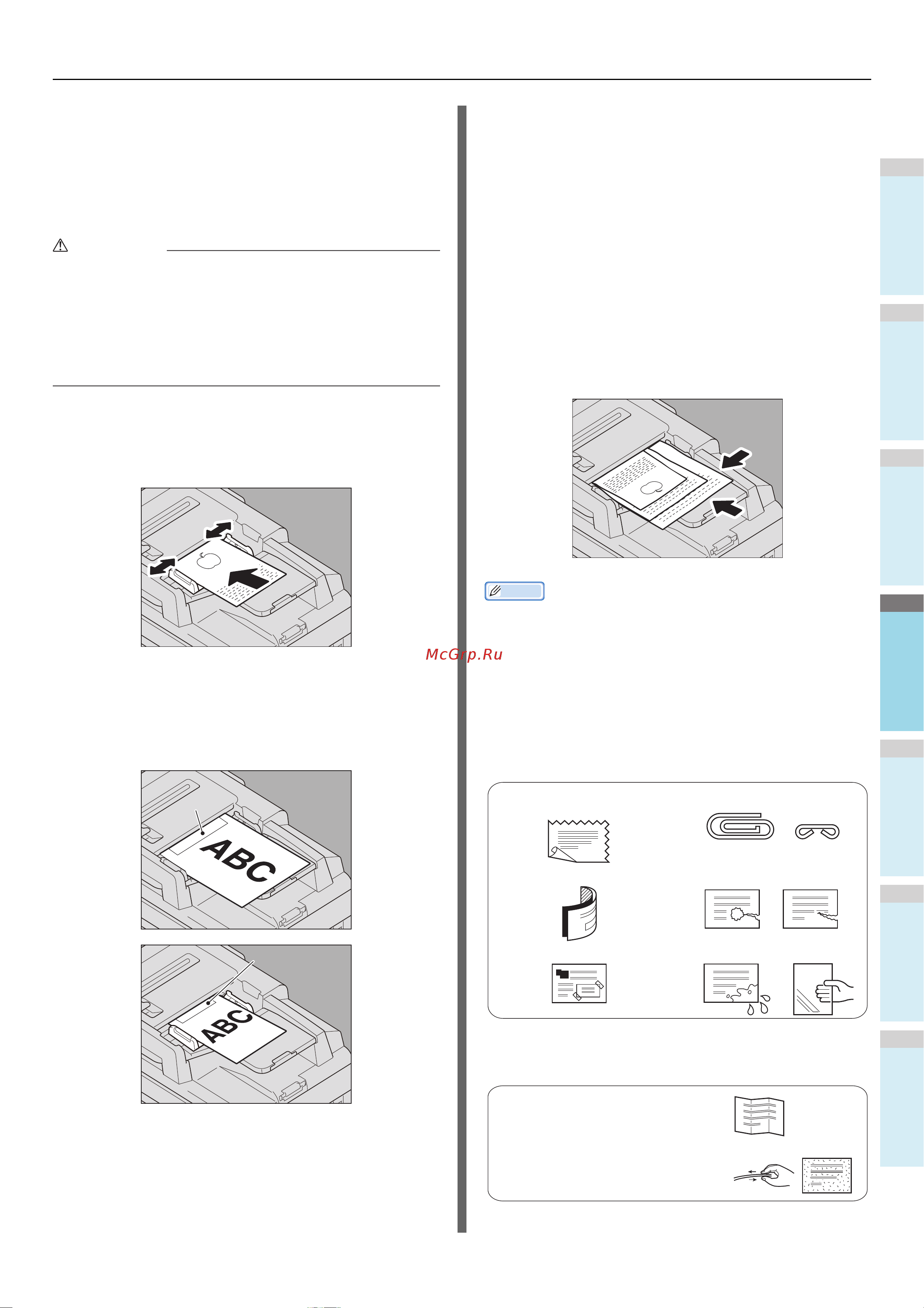

Размещение оригиналов в
устройстве RADF
В данном разделе приведены инструкции по размещению
оригиналов в устройстве RADF. После помещения
оригиналов в устройство RADF самая верхняя страница
сканируется и отправляется в первую очередь.
ВНИМАНИЕВНИМАНИЕ
• При дуплексном сканировании с помощью
устройства RADF не кладите руки на устройство. Вы
можете порезаться бумагой.
• При дуплексном сканировании оригинала с
помощью устройства RADF не кладите посторонние
предметы на устройство. Это может привести к
неправильной подаче бумаги.
1
После выравнивания оригиналов
поместите их лицевой стороной вверх и
настройте направляющие в
соответствии с краями оригиналов.
• Независимо от формата можно задать количество
листов до 100 (80 г/м
2
(20 фунтов)), максимальный
формат — 10 мм (0,39 дюйма).
• Можно разместить и отправить двусторонние
оригиналы.
Advanced Guide
• Если оригинал помещается в направлении,
представленном на рисунке выше, передача
получателю осуществляется таким образом, что
предварительно внесенные сведения об
отправителе печатаются в положении А на рисунке.
• Если оригинал помещается в направлении,
представленном на рисунке ниже, передача
получателю ос
уществляется та
ким образом, что
предварительно внесенные сведения об
отправителе печатаются в положении В на рисунке.
• Предварительно внесенные сведения об
отправителе являются данными,
зарегистрированными в ИД терминала.
Advanced Guide
Отправка документов разного формата
Устройство автоматической двусторонней подачи
документов можно использовать для совместного
использования документов разного формата. Возможны
следующие комбинации формата документов.
• Кроме Северной Америки: A4, Folio
• Северная Америка: Letter, Legal, Legal 13
Заметка
• Чтобы отправлять оригиналы разного размера, в
качестве условия передачи включите параметр
«СМЕШАННЫЕ ФОРМАТЫ».
P. 6 2 " Настройка условий передачи"
Меры предосторожности при использовании
устройства RADF
Не используйте следующие оригиналы, поскольку они
могут застрять или повредиться.
Со следующими оригиналами необходимо обращаться
аккуратно.
A
B
(1)
Помятые или свернутые оригиналы. В
особенности те, верхняя кромка которых
скручена, могут привести к замятию бумаги.
(4) Оригиналы, скрепленные
зажимами или скобами
(2) Оригиналы с копировальной бумагой
(5) Оригиналы с отверстиями или
порванные
(3) Оригиналы, обмотанные лентой,
склеенные или обрезанные
(6) Намокшие
оригиналы
(7) Оригиналы с
пленкой OHP
(1) Свернутые или скрученные оригиналы
необходимо полностью вывернуть перед
использованием.
(2) При разделении слипшихся оригиналов или
оригиналов с обработанной поверхностью может
возникнуть ошибка.
