Vogel\'s FLAT W50060 [7/17] Mount the strips c and or the adapter b onto the screen
![Vogel\'s FLAT W50060 [7/17] Mount the strips c and or the adapter b onto the screen](/views2/1162127/page7/bg7.png)
7

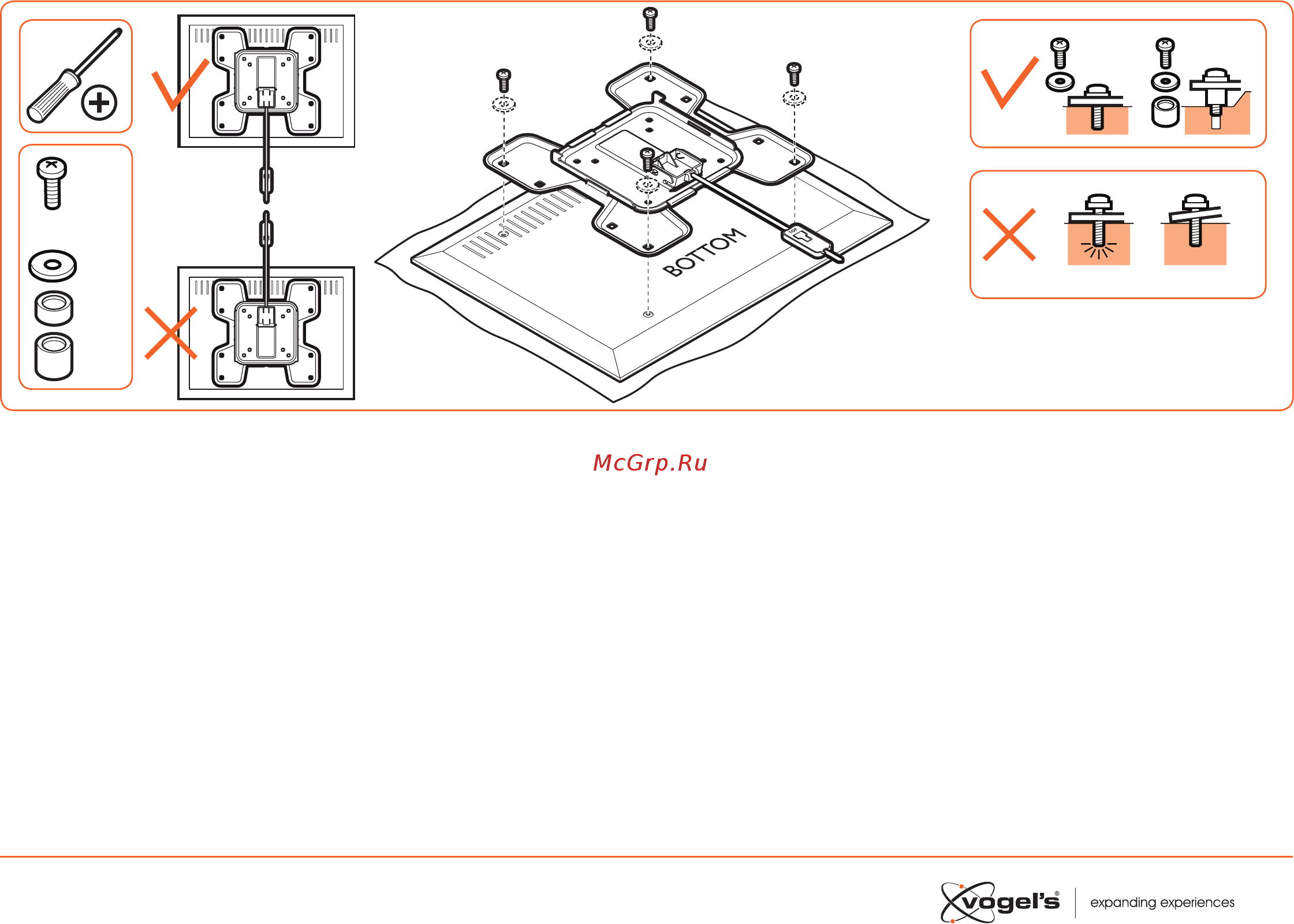

2 Mount the strips (C) and/or the adapter (B) onto the screen.
RU - Установите консольные планки (C) и/или адаптер (B) на экран.
UK - Встановіть планки (C) та/або адаптер (B) на екран.
PL - Przymocuj paski (C) i/lub łącznik (B) do odbiornika.
RO - Montaţi benzile (C) şi/sau piesa de legătură (B) pe ecran.
CS - Namontujte lišty (C) a/nebo adaptér (B) na obrazovku.
SK - Namontujte pásy (C) a/alebo adaptér (B) na obrazovku.
HU - Csavarozza a tartólemezeket (C) és/vagy az adaptert (B) a képernyőre.
BG - Монтирайте лентите (C) и/или адаптера (B) на екрана.
SL - Pasove (C) in/ali adapter (B) nameite na zaslon.
HR - Poavite okomite držače (C) i/ili priključak (B) na zaslon.
LT - Pieipriniet sloksnes (C) un/vai adapteri (B) pie ekrāna.
ET - Kinnitage riba (C) ja/või adapter (B) ekraanile.
LV - Pritvirtinkite juoeles (C) ir / arba adapterį (B) ant ekrano.
EL - Τοποθετήστε τις λωρίδες (C) και/ή τον αντάπτορα (B) επάνω στην οθόνη.
TR - Şeritleri (C) ve/veya adaptörü (B) ekrana monte edin.
SR - Poavite tračice (C) i/ili adapter (B) na ekran.
TV TV
TVTV
G
1-6
G
H
Optional:
H
K
J
