Vogel\'s TURN W53070 [16/21] Optional
![Vogel\'s TURN W53070 [16/21] Optional](/views2/1162118/page16/bg10.png)
16
optional
!
no. 4
S

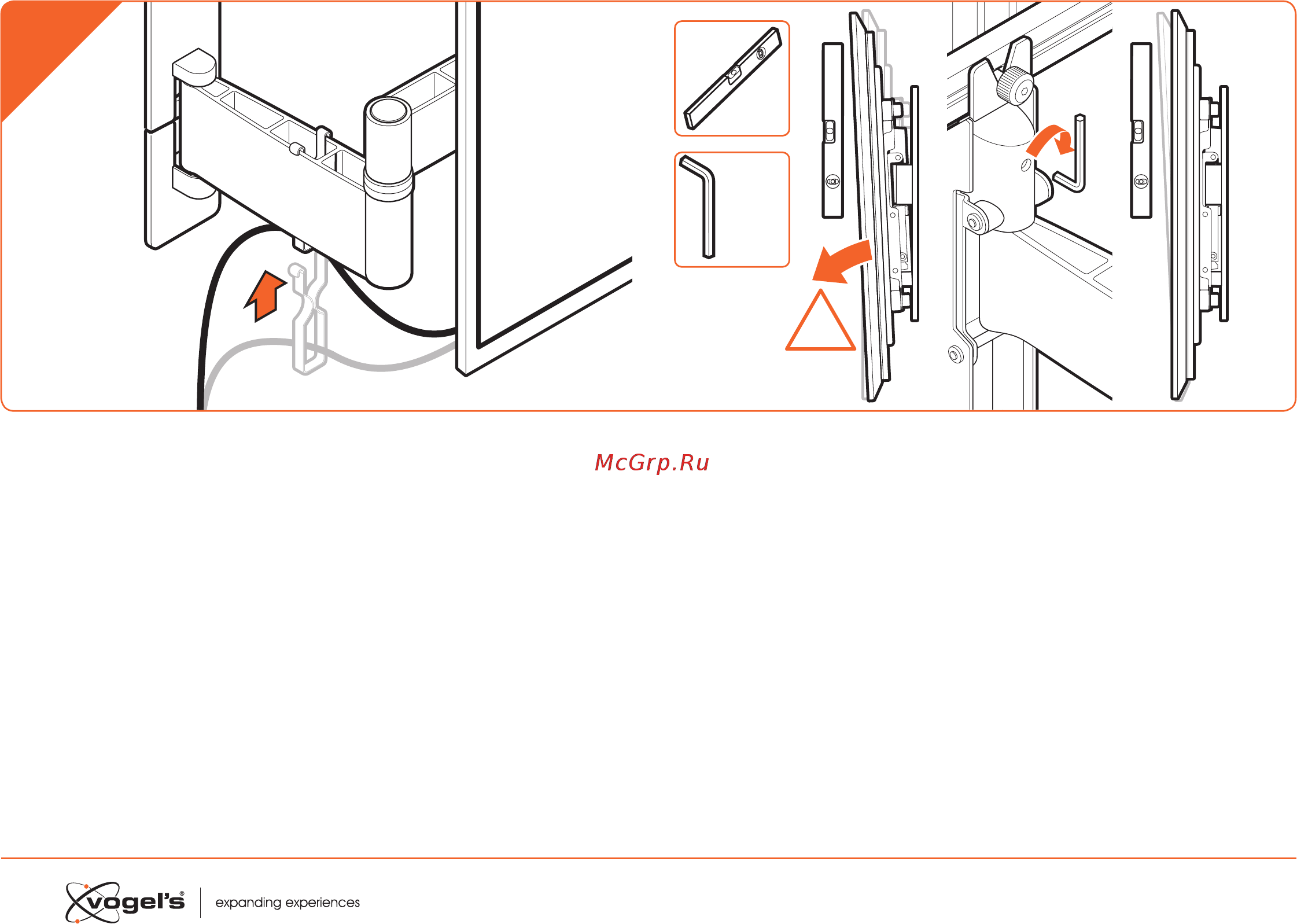

• Guide the cables.
RU - Проведите кабели.
UK - Проведіть кабелі.
PL - Poprowadź kable.
RO - Orientaţi cablurile.
CZE - Zaveďte kabely.
SK - Vedenie káblov.
HU - Vezee el a kábeleket.
BG - Прекарайте кабелите.
SL - Napeljite kable.
HR - Provucite kabele.
LT - Nutieskite laidus.
ET - Suunake juhtmed.
LV - Ievelciet kabeļus.
EL - Περάστε τα καλώδια.
TR - Kabloları yerleştirin.
SR - Sprovedite kablove.
• If the tilt option is not used and the screen still tilts downwards/upwards: tighten/loosen
screw S.
RU - Если регулировка наклона не используется, а экран по-прежнему можно наклонить вверх/вниз, то необходимо затянуть/ослабить винт S.
UK - Якщо опція нахилу не використовується, а екран тим не менше нахиляється вниз-вгору: затягніть або ослабте гвинт S.
PL - Jeżeli nie je wykorzyywana funkcja umożliwiająca nachylanie, a odbiornik je wciąż skierowany w dół/górę: dokręcić/poluzować
śrubę S.
RO - Dacă funcția de înclinare nu ee utilizată și ecranul totuși se înclină înainte/înapoi: rângeți/slăbiți șurubul S.
CZE - Pokud nevyužíváte možno sklopení obrazovky, a ta se přeo naklápí dolů/nahoru: utáhněte/povolte šroub S.
SK - Ak nepoužívate funkciu naklonenia a obrazovka sa napriek tomu nakláňa nadol alebo nahor: utiahnite alebo povoľte skrutku S.
HU - Ha a döntő funkciót nem használja, és a képernyő mégis előre/hátra dől: húzza meg/lazítsa meg az S csavart.
BG - Ако опцията за наклон не се използва и екранът все още е наклонен надолу/нагоре, затегнете/разхлабете винт S.
SL - Če ne uporabljate dodatka za nagib in se zaslon nagiba dol/gor: privijte/odvijte vijak S.
HR - Ako ne koriite mogućno nagiba nosača, a televizor je nagnut prema dolje/gore: zategnite/otpuite maticu S.
LT - Jei pakreipimas nenaudojamas, o ekranas gali būti pakreipiamas aukštyn arba žemyn: priveržkite arba atlaisvinkite sraigtą S.
ET - Kui kaldevalikut ei kasutata ja ekraan läheb allapoole/ülespoole kaldu: pingutage vabaage kruvi S.
LV - Ja pieliekšanas funkcija netiek pielietota, taču ekrāna slīpums mainās augšup/lejup: pievelciet/atskrūvējiet vaļīgāk skrūvi S.
EL - Αν η δυνατότητα κλίσης δεν χρησιμοποιηθεί και η οθόνη εξακολουθεί να γέρνει προς τα κάτω/πάνω: σφίξτε/λασκάρετε τη βίδα S.
TR - Eğme özelliğini kullanmadığınız halde ekran aşağı/yukarı oynuyorsa: vidaları sıkın/gevşetin.
SR - Ako se opcija za naginjanje ne korii, a televizor se naginje na dole/na gore, zategnite/olabavite navrtku S.
