![Pioneer VSX-1122-K [17/114] Расположение громкоговорителей](/img/pdf.png)

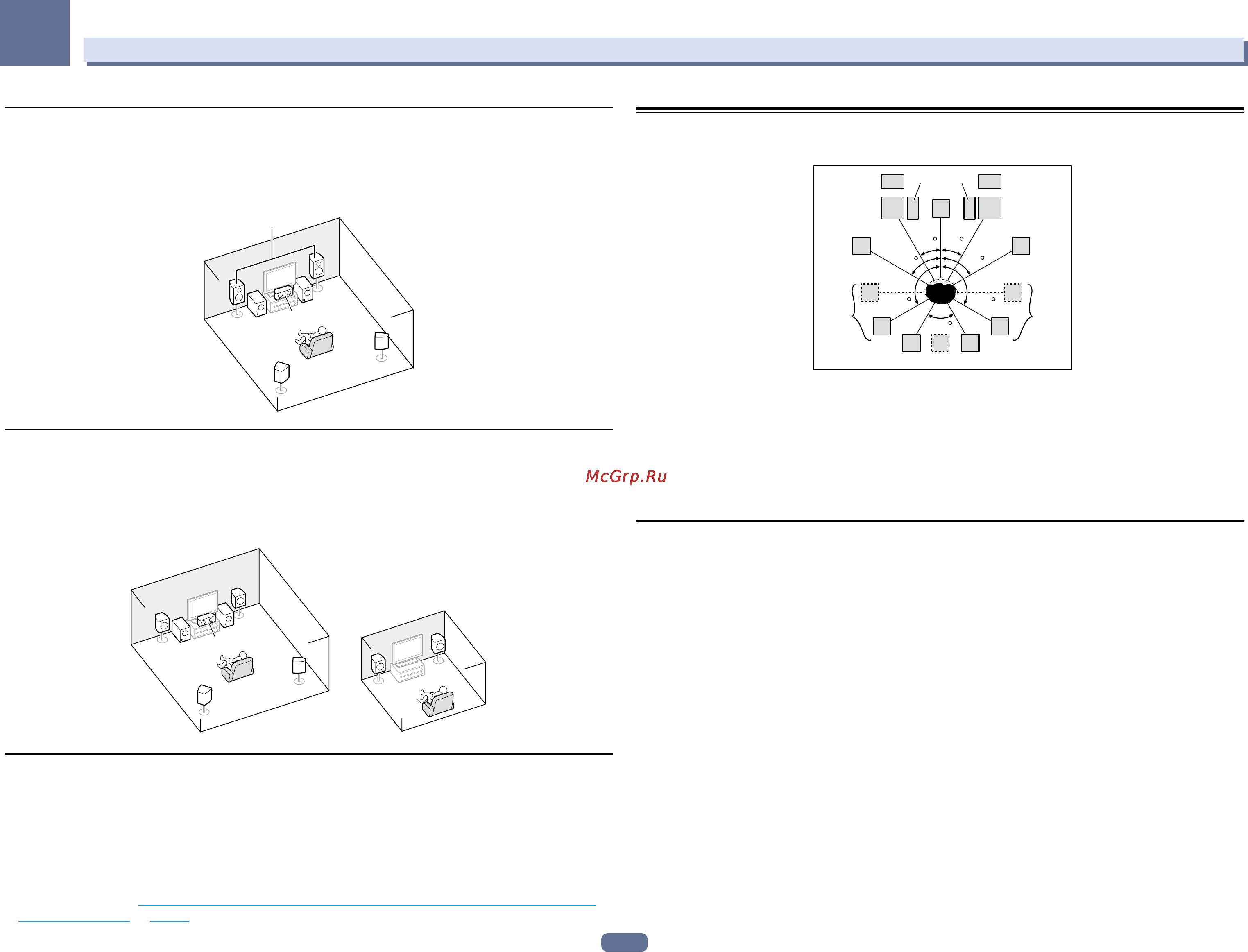

Pioneer VSX-1122-K [17/114] Расположение громкоговорителей
![Pioneer VSX-1122-K [17/114] Расположение громкоговорителей](/views2/1074001/page17/bg11.png)
17
03
Подключение оборудования
[D] 5,2-канальная система объемного звучания и подключение переднего
двухполосного усиления (высококачественное объемное звучание)
! Настройка Speaker System: Front Bi-Amp
Подключение двухполосного усиления передних громкоговорителей для высококачественного звучания
5,2-канального объемного звучания.
L
R
SL
SR
Front Bi-Amp
SW
1
SW
2
C
[E] 5,2-канальная система объемного звучания и подключение ZONE 2
(Multi Zone)
! Настройка Speaker System: ZONE 2
Данные подключения позволяют одновременно прослушивать 5,2-канальное объемное звучание в
основной зоне и стереофоническое воспроизведение на другом компоненте в ZONE 2. (Выбор устройств
приема ограничен.)
L
L
R
R
SL
SR
ZONE 2
C
SW
1
SW
2
Основная зона
Под-зона
Другие подключения громкоговорителей
! Можно выбрать нужную схему подключения громкоговорителей, даже если имеется менее 5.2-каналь-
ной акустической системы (кроме передних левого/правого громкоговорителей).
! Когда низкочастотный громкоговоритель не подключается, подключите громкоговорители с возмож-
ностью воспроизведения низких частот к переднему каналу. (Низкочастотный компонент низкоча-
стотного громкоговорителя воспроизводится от передних громкоговорителей, что может повредить
громкоговорители.)
! После подключения, обязательно выполните процедуру Full Auto MCACC (настройка среды гром-
коговорителей). См. Автоматическая регулировка оптимального звучания (Полная автоматическая
настройка MCACC) на стр. 33.
Расположение громкоговорителей
По расположению подключаемых громкоговорителей смотрите рисунок ниже.
L
SW
2SW
1
C
FHL
FWL
SL
SBL
SBR
SB
SR
FWR
R
FHR
30 30
60
60
60
120 120
! Расположите громкоговорители объемного звучания в 120° от центра. Если (1) используется задний
громкоговоритель объемного звучания, и, (2) не используются передние верхние громкоговорители /
передние боковые громкоговорители, рекомендуется расположить громкоговоритель объмного звуча-
ния рядом со слушателем.
! Если подключается только один задний громкоговоритель объемного звучания, расположите его
непосредственно за слушателем.
! Расположите левый и правый передние верхние громкоговорители как минимум на один метр выше
над левым и правым передними громкоговорителями.
Некоторые советы по улучшению качества звучания
На качество звучания очень сильно влияет расположение громкоговорителей в комнате. Следующие
инструкции помогут вам достичь наилучшего результата звучания акустической системы.
! Низкочастотный громкоговоритель можно поставить на пол. Оптимальным вариантом является рас-
положение остальных громкоговорителей приблизительно на уровне уха. Не рекомендуется ставить
громкоговорители (кроме низкочастотного) на пол или монтировать их высоко на стене.
! Для получения наилучшего стереоэффекта поместите передние громкоговорители на расстоянии 2 м
до 3 м друг от друга и на равном расстоянии от телевизора.
! Если хотите расположить громкоговорители возле телевизора с ЭЛТ, используйте экранированные
громкоговорители или разместите громкоговорители на достаточном расстоянии от телевизора с ЭЛТ.
! Если используется центральный громкоговоритель, разместите передние громкоговорители под
большим углом. Если нет - под меньшим углом.
! Расположите центральный громкоговоритель под телевизором или над ним, чтобы звучание централь-
ного канала исходило от экрана телевизора. Убедитесь также в том, что центральный громкоговори-
тель не пересекает линию, образованную выступающими краями левого и правого громкоговорителей.
! Лучше всего поверните громкоговорители в направлении места слушателя. Угол зависит от размера
комнаты. Для более просторных комнат используйте меньший угол.
! Громкоговорители объемного звучания и задние громкоговорители объемного звучания следует
размещать на высоте от 60 см дo 90 см над уровнем уха слушателя с небольшим наклоном вниз.
Убедитесь в том, что громкоговорители не направлены навстречу друг другу. При воспроизведении
дисков DVD-Audio громкоговорители должны быть расположены по-возможности за слушателем, чем
при воспроизведении в режиме домашнего кинотеатра.
! Старайтесь не размещать громкоговорители объемного звучания от места слушателя дальше,
чем передние и центральный громкоговорители. В противном случае может произойти ослабление
эффекта объемного звучания.
