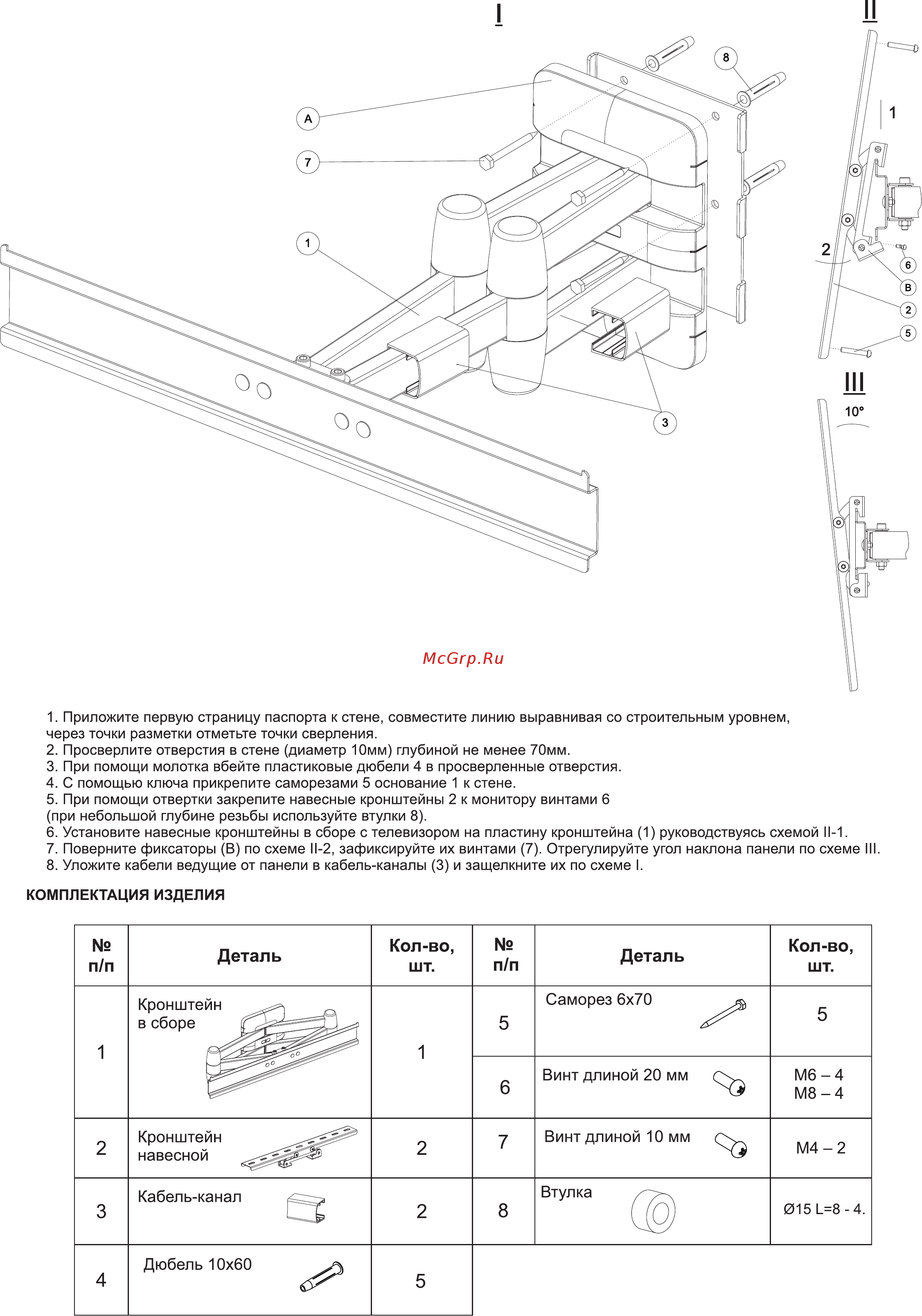

1 Приложите первую страницу паспорта к стене совместите линию выравнивая со строительным уровнем через точки разметки отметьте точки сверления 2 Просверлите отверстия в стене диаметр 10мм глубиной не менее 70мм 3 При помощи молотка вбейте пластиковые дюбели 4 в просверленные отверстия 4 С помощью ключа прикрепите саморезами 5 основание 1 к стене 5 При помощи отвертки закрепите навесные кронштейны 2 к монитору винтами 6 при небольшой глубине резьбы используйте втулки 8 6 Установите навесные кронштейны в сборе с телевизором на пластину кронштейна 1 руководствуясь схемой 11 1 7 Поверните фиксаторы В по схеме II 2 зафиксируйте их винтами 7 Отрегулируйте угол наклона панели по схеме III 8 Уложите кабели ведущие от панели в кабель каналы 3 и защелкните их по схеме I КОМПЛЕКТАЦИЯ ИЗДЕЛИЯ п п Кол во шт Деталь Кронштейн В сборе 1 п п Саморез 6x70 о 5 3 4 Кол во шт 5 1 6 2 Деталь Кронштейн навесной Кабель канал 2 7 2 8 Винт длиной 20 мм Винт длиной 10 ММ Мб 4 М8 4 М4 2 Втулка Дюбель 10x60 5 015 L 8 4
