Vogel\'s NEXT 8375 [3/40] Check the mounting hole pattern on the screen
![Vogel\'s NEXT 8375 [3/40] Check the mounting hole pattern on the screen](/views2/1741592/page3/bg3.png)
3

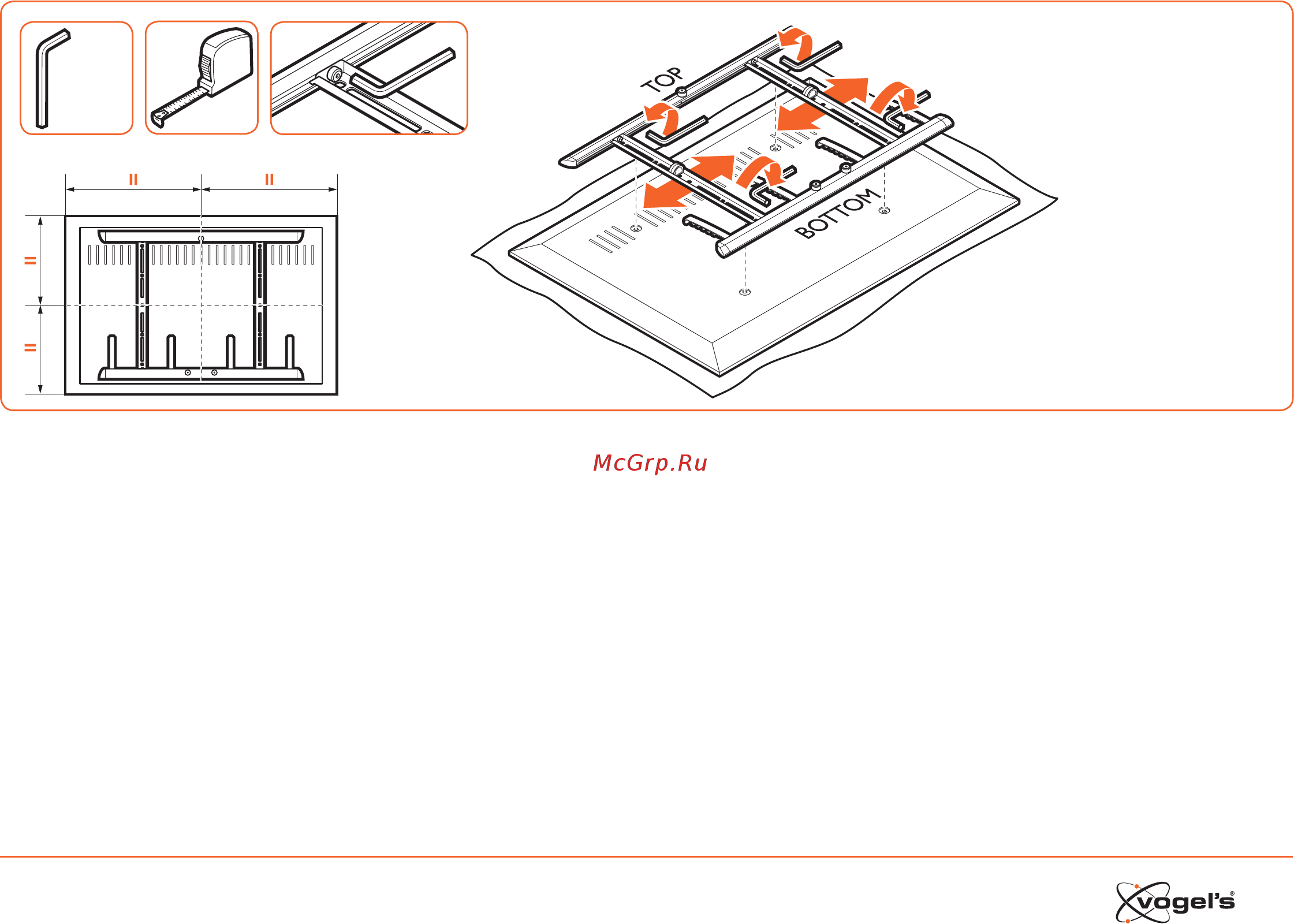

1 Check the mounting hole pattern on the screen.
If necessary, adapt the width of the frame (B).
DE - Prüfen Sie das Lochmuer am Bildschirm. Paen Sie nötigenfalls die Breite des
Rahmens (B) an.
FR - Contrôlez le gabarit de montage de l’écran. Si néceaire, adaptez la largeur du
cadre (B).
NL - Controleer de montageopeningen op het scherm. Pas zo nodig de breedte van
het frame (B) aan.
ES - Compruebe el patrón de orificios de montaje sobre la pantalla. Si es necesario,
adapte la anchura del marco (B).
IT - Verificare il modello di foratura sullo schermo. Se neceario, adaare la larghezza
dell’adaatore (B).
PT - Verifique o padrão do orifício de montagem no ecrã. Se neceário, adapte a
largura da erutura (B).
EL - Ελέγξτε τη διάταξη των οπών στερέωσης στην οθόνη. Αν είναι απαραίτητο,
προσαρμόστε το πλάτος του πλαισίου (B).
SV - Kontrollera monteringshålen på skärmen. Anpaa om nödvändigt bredden på
ramen (B).
PL - Sprawdź rozmieszczenie otworów montażowych na odbiorniku. Jeśli to konieczne,
doosuj szerokość elaża (B).
RU - Определите расположение монтажных отверстий на экране.
При необходимости отрегулируйте ширину рамы (B).
CZE - Zkontrolujte montážní otvory na obrazovce. V případě nutnoi přizpůsobte šířku
rámu (B).
SK - Ziite polohu montážnych otvorov na obrazovke. V prípade potreby prispôsobte
šírku rámu (B).
HU - Ellenőrizze a képernyőn található rögzítőfuratokat. Ha szükséges, állítsa be a keret
széleégét (B).
TR - Ekrandaki montaj deliği şeklini kontrol edin. Gerekirse çerçevenin (B) genişliğini
ayarlayın.
RO - Verificați găurile pentru montare pe ecran. La nevoie adaptați lățimea
cadrului (B).
UK - Перевірте розташування монтажних отворів на екрані. У разі необхідності
відрегулюйте ширину рами (B).
BG - Проверете монтажната схема на процепите за монтиране на екрана.
Ако е необходимо, адаптирайте ширината на рамката (B).
JA -
スクリーンの取り付 け孔パターンを 確 認 する。
必要に応じて、フレーム (B) の幅を調節する。
ZH - 检查屏幕上的安装孔形状。
如有必要，调整框架 (B) 的宽度。
B
B
no. 4
A
A
