3.2. Наименование и назначение основных элементов управления и

индикации

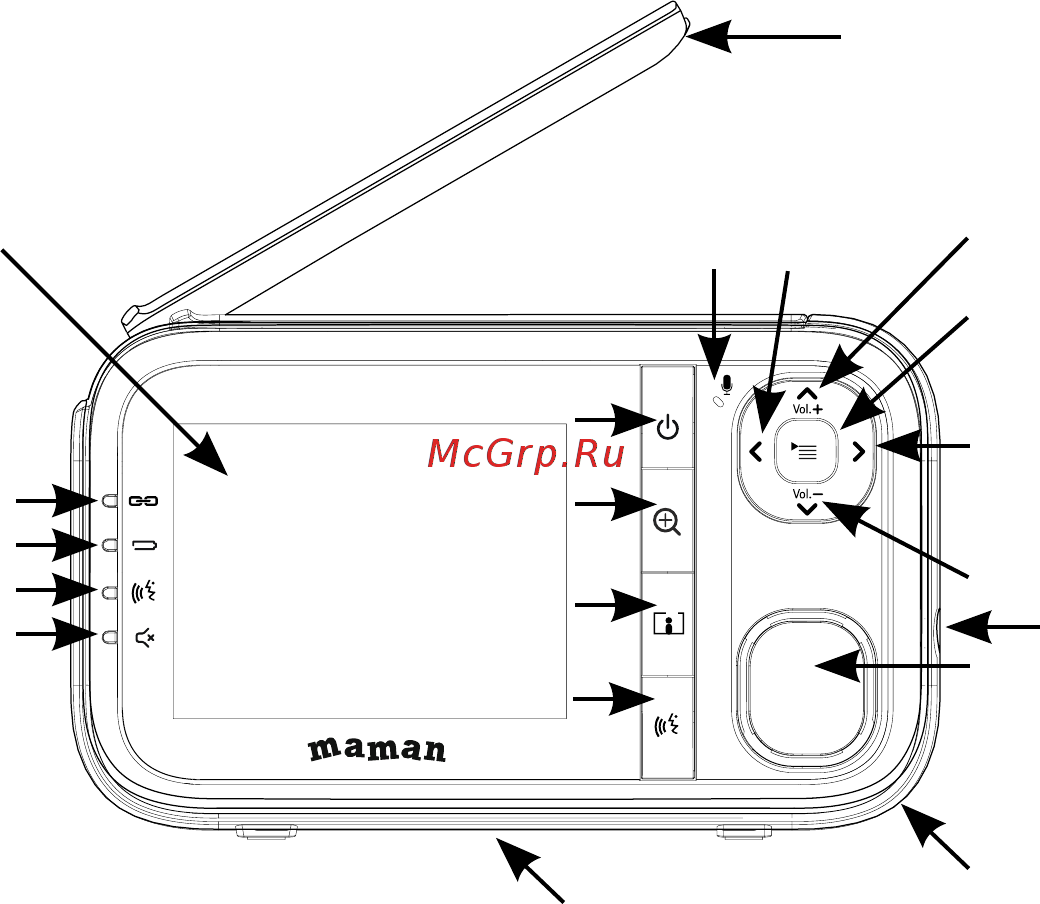

3.2.1. Элементы управления и индикации Монитора указаны на Рисунке 1.

Рисунок 1

1. ЖК-дисплей;

2. Кнопка вкл/выкл питания

Монитора;

3. Кнопка «Зум» (Zoom);

4. Кнопка выключения Монитора

(аудио режим) / переключение

изображения при подключении

нескольких Камер к Монитору;

5. Кнопка «обратной связи»;

6. Микрофон;

7. Кнопка «влево» / «возврат»;

8. Кнопка «вверх» / увеличение

громкости;

9. Кнопка «Меню» / «ОК»;

10. Кнопка «вправо» / выбор пункта

Меню;

11. Кнопка «вниз» / уменьшение

громкости;

12. Динамик;

13. Светодиодный индикатор связи;

14. Светодиодный индикатор заряда

аккумулятора;

15. Светодиодный индикатор

включения «обратной связи»;

16. Светодиодный индикатор

отключения звука;

17. Отсек для аккумулятора

(в комплекте);

18. Разъем для подключения

сетевого адаптера питания

(в комплекте);

19. Антенна;

20. Место крепления ремешка для

переноски (нет в комплекте).
