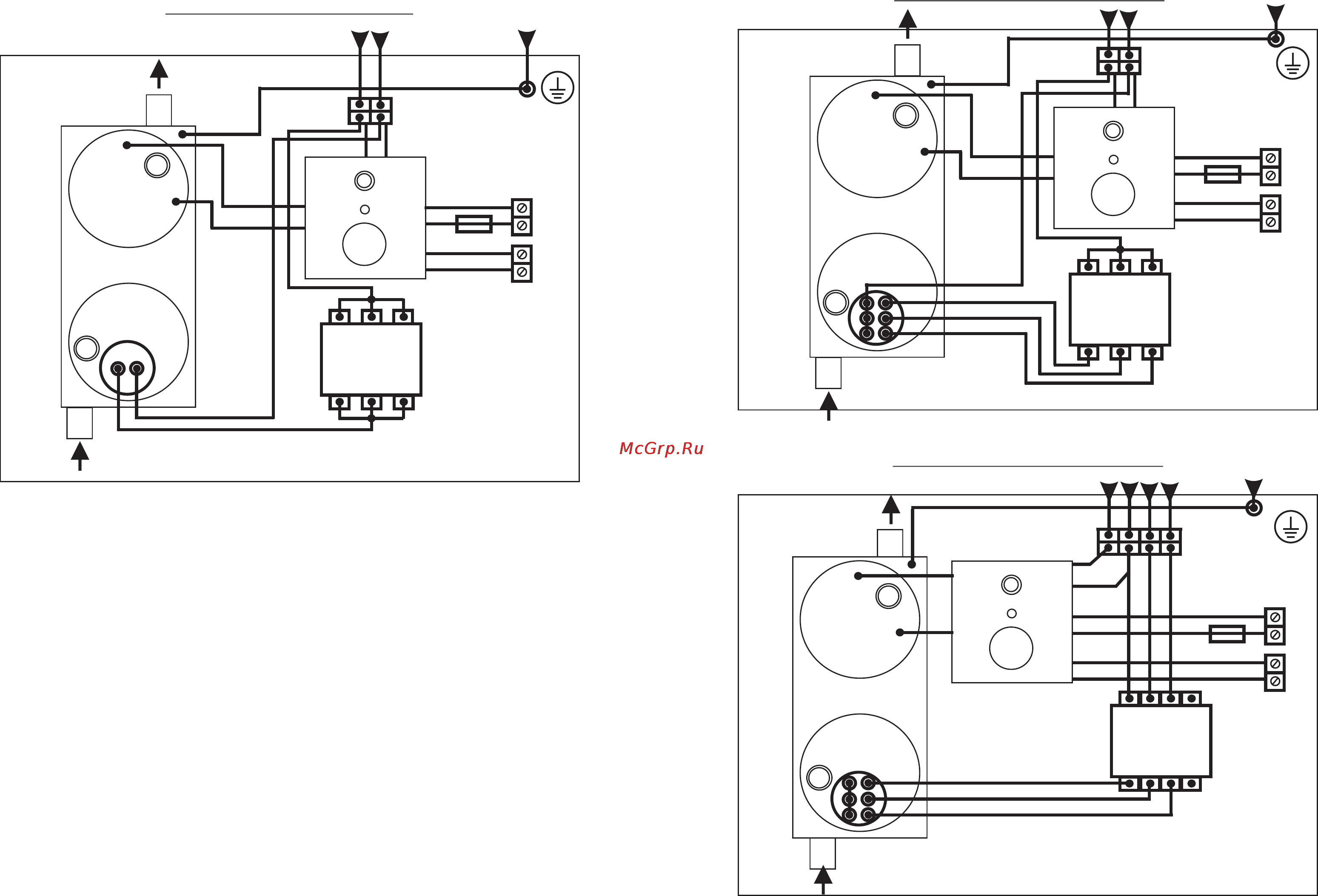

ЭВАН С1 3 4 5 6 ЭВАН С1 7 5 9 220 В Рисунок 4 Электрическая схема подключения ЭВАН С1 7 5 9 380 В ЫА В С Рисунок 3 Электрическая схема подключения 7 2 3 Выбор желаемого температурного режима теплоносителя осуществляется плавной настройкой терморегулятора ручкой ТЕМПЕРАТУРА 7 2 4 При подключении к зажиму клеммному Датчик температуры воздуха воздушного датчика температуры схема управления автоматически переключится на совместную работу с этим датчиком При выборе датчика следует помнить что при размыкании контакта датчика прибор отключается Установите регулятор воздушного датчика на отметку необходимой для поддержания в помещении температуры Ручку регулятора ТЕМПЕРАТУРА на панели управления прибора выведите на отметку максимальной температуры Далее включение и отключение прибора для поддержания заданной температуры будет происходить автоматически 7 2 5 Допускается небольшой шум при работе пульта управления Рисунок 5 Электрическая схема подключения 10 11 РЕ
