инструкция по эксплуатации станка JET мод. JCS-14

F ............ пильный диск

G ........... поворотный механизм натяжения

H ........... нажимная пластина механизма на-

тяжения

I ............. зажимной рычаг

J ............ ручка механизма натяжения

K............ штурвал механизма натяжения

L ............ регулировочный болт

M ........... резиновые основания (4)

N ........... металлическое основание

O ........... дефлектор

P............ регулируемый упор

Q ........... фиксатор положения консоли

R ........... кожух коллекторной щётки

S ручка

6. ТРАНСПОРТИРОВКА И ПУСК В ЭКС-

ПЛУАТАЦИЮ

6.1. Транспортировка и установка

Установка пилы должна производиться в

закрытых помещениях, при этом достаточно

условий обычной мастерской.

Поверхность, на которой устанавливается

пила, должна быть достаточно ровной и спо-

собной выдерживать нагрузки.

При необходимости пилу можно жестко за-

крепить на устанавливаемой поверхности.

По соображениям упаковки пила постав-

ляется не полностью смонтированной.

6.2. Монтаж

Общие указания

Перед проведением монтажно-

наладочных работ отключите станок от эл.

сети!

Удалите защитную смазку от ржавчины с

помощью мягких растворителей.

Монтаж отрезного диска

Поднимите голову пилы до упора вверх и

вращайте нижнюю защиту круга (Е), чтобы

открыть болт с шестигранной головкой (W),

который крепит абразивный круг на оси

(Рис.2).

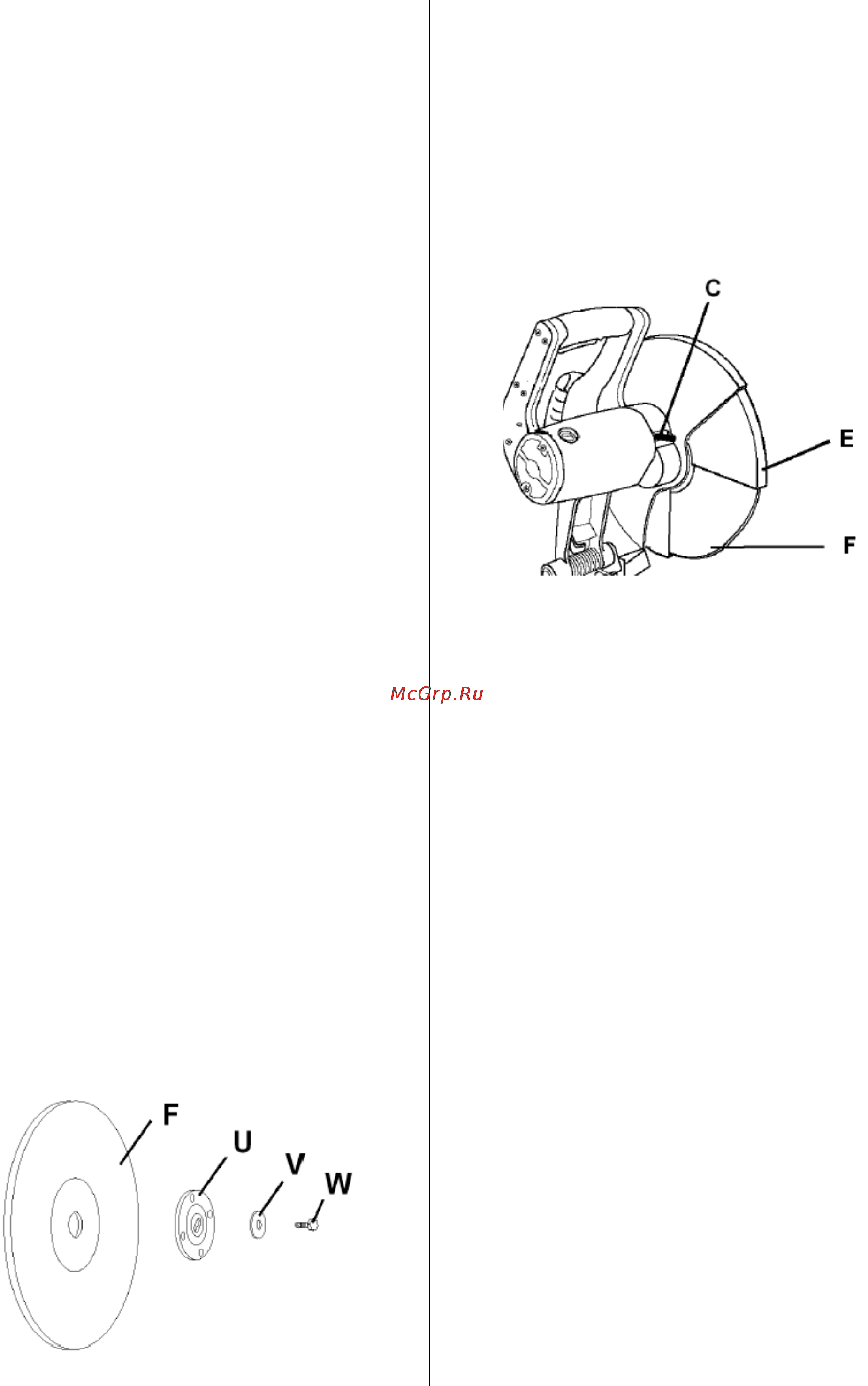

Рис.2

Нажмите на рычаг фиксатора оси (С) (Рис.3)

и поверните круг, пока не зацепится рычаг

фиксатора оси, фиксируя круг в нужном поло-

жении.

В то время как фиксирующий ось рычаг на-

ходится на месте, используйте приложенный

гаечный ключ и ослабьте болт с шестигранной

головкой, повернув его против часовой стрел-

ки. Снимите болт с шестигранной головкой,

шайбу(V), внутренний фланец (U) и отрезной

диск(F).

Рис.3

Осмотрите устанавливаемый отрезной диск

на предмет таких дефектов, как трещины, ско-

лы, а также проверьте показатель скорости.

Если дефекты имеются, либо показатель ско-

рости не больше 3000 об./мин., то лучше

возьмите другой диск.

Уберите любое загрязнение с внутреннего

фланца и внутренней шайбы. Поместите но-

вый отрезной диск поверх внутренней шайбы

против внутреннего фланца.

Очистите и выровняйте внешний фланец по

отношению к оси диска, затем наденьте его на

ось, пока он не станет на один уровень с от-

резным кругом.

Вставьте болт с шестигранной головкой в

отверстие с резьбой оси диска, поворачивайте

его по часовой стрелке, пока не закрепите. За-

тем нажмите на рычаг фиксатора оси, чтобы

предотвратить вращение оси, используйте

прилагаемый ключ, чтобы надежно затянуть

болт с шестигранной головкой, который крепко

фиксирует отрезной диск.

Верните защиту диска в самое нижнее по-

ложение.

! ПРЕДУПРЕЖДЕНИЕ

Не перетягивайте болт с шестигранной го-

ловкой. Его перетягивание может привести к

появлению трещин на новом круге, что вызо-

вет необходимость ранней замены и возмож-

ными серьезными травмами персонала.
