инструкция по эксплуатации станка JET мод. JSC-14

Регулируемые упоры глубины

Как показано на Рис.4, регулируемый упор

глубины (Р) накручивается на основание ма-

шины в задней ее части. Поднимая или опус-

кая болт упора глубины при помощи 12 мм

ключа, вы можете контролировать, как дале-

ко отрезной круг двигается, когда рукоятка

машины отжата.

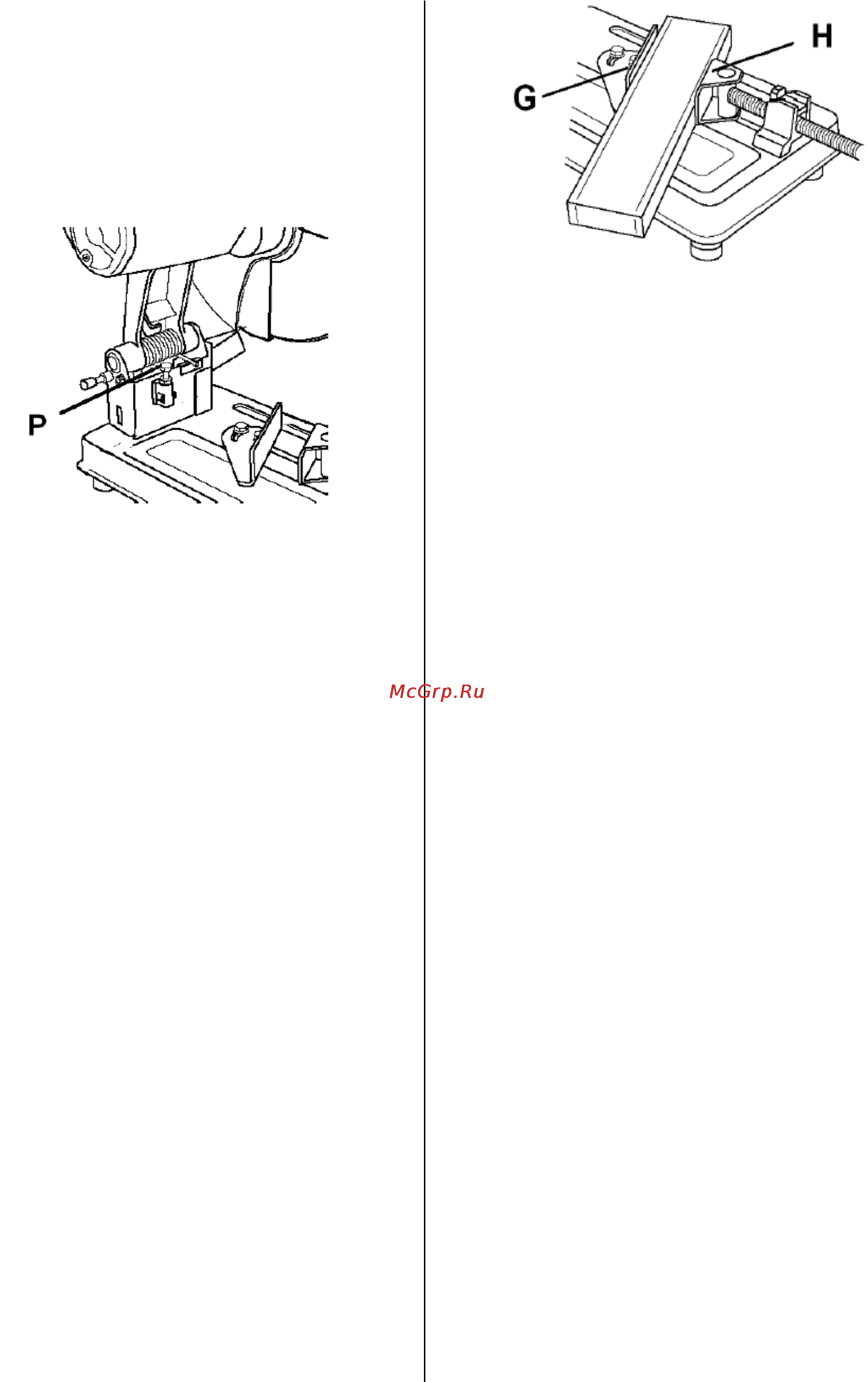

Рис.4

! ПРЕДУПРЕЖДЕНИЕ

Убедитесь, что вы не забыли проверить

положение регулируемого упора глубины ре-

за отрезного диска, чтобы новый диск не вре-

зался в рабочую поверхность под основани-

ем, когда рычаг пилы полностью опущен. Не-

соблюдение этой предосторожности может

привести к серьезным физическим увечьям

персонала.

Регулируемый упор глубины предна-

значен:

для увеличения хода круга, когда отрезной

круг изнашивается;

для подтягивания рукоятки пилы по отно-

шению к штифту головки, при перевозке пи-

лы или при хранении;

чтобы ограничить ход отрезного круга, что

особенно полезно после установки нового

отрезного круга.

Регулируемые стационарные тиски

Регулируемые стационарные тиски распо-

ложены в задней части вашего отрезного

станка. Эти тиски могут поворачиваться, что-

бы устанавливать углы разреза от 0 до 45

градусов, а также сдвигаться назад для полу-

чения большей ширины распила.

Регулировка угла реза

Чтобы установить нужный угол реза:

1. Найдите два болта с шестигранными го-

ловками за планкой тисков (G) (Рис.5).

Рис.5

Используя прилагаемый ключ, ослабьте оба

болта.

Поверните планку тисков, пока требуемый

угол распила не будет выровнен с канавкой

индикатора на основании пилы.

Проверьте угол планки тисков по отноше-

нию к отрезному диску при помощи транспор-

тира, угломера или подобного инструмента.

Используя прилагаемый ключ, надежно затя-

ните два болта, которые крепят тиски к осно-

ванию пилы.

Перемещение стационарных тисков

Чтобы увеличить ширину реза вашего от-

резного станка:

Найдите два болта с шестигранными голов-

ками за планкой тисков (Рис.5).

Найдите отверстие с резьбой в основании

пилы сразу за основанием тисков.

Используя прилагаемый ключ, снимите оба

болта, которые крепят тиски к основанию от-

резной пилы.

Совместите изогнутую прорезь основания

тисков с самым задним отверстием с резьбой

на основании пилы, и вставьте болт в это от-

верстие. НЕ ЗАТЯГИВАЙТЕ.

Выровняйте оставшееся отверстие тисков

для болта со средним отверстием с резьбой в

основании пилы, вставьте туда болт.

Проверьте или отрегулируйте угол реза и

надежно затяните оба болта при помощи при-

лагаемого ключа.

Тиски с механизмом быстрого разжима

Ваш отрезной станок в стандартной ком-

плектации оборудован тисками с системой бы-

строго разжима. Эта особенность дает вам

возможность открывать и закрывать тиски бы-

стро без постоянного закручивания рукоятки

тисков.

Использование тисков с быстрым разжи-

мом (Рис.6)

Чтобы открыть тиски:
