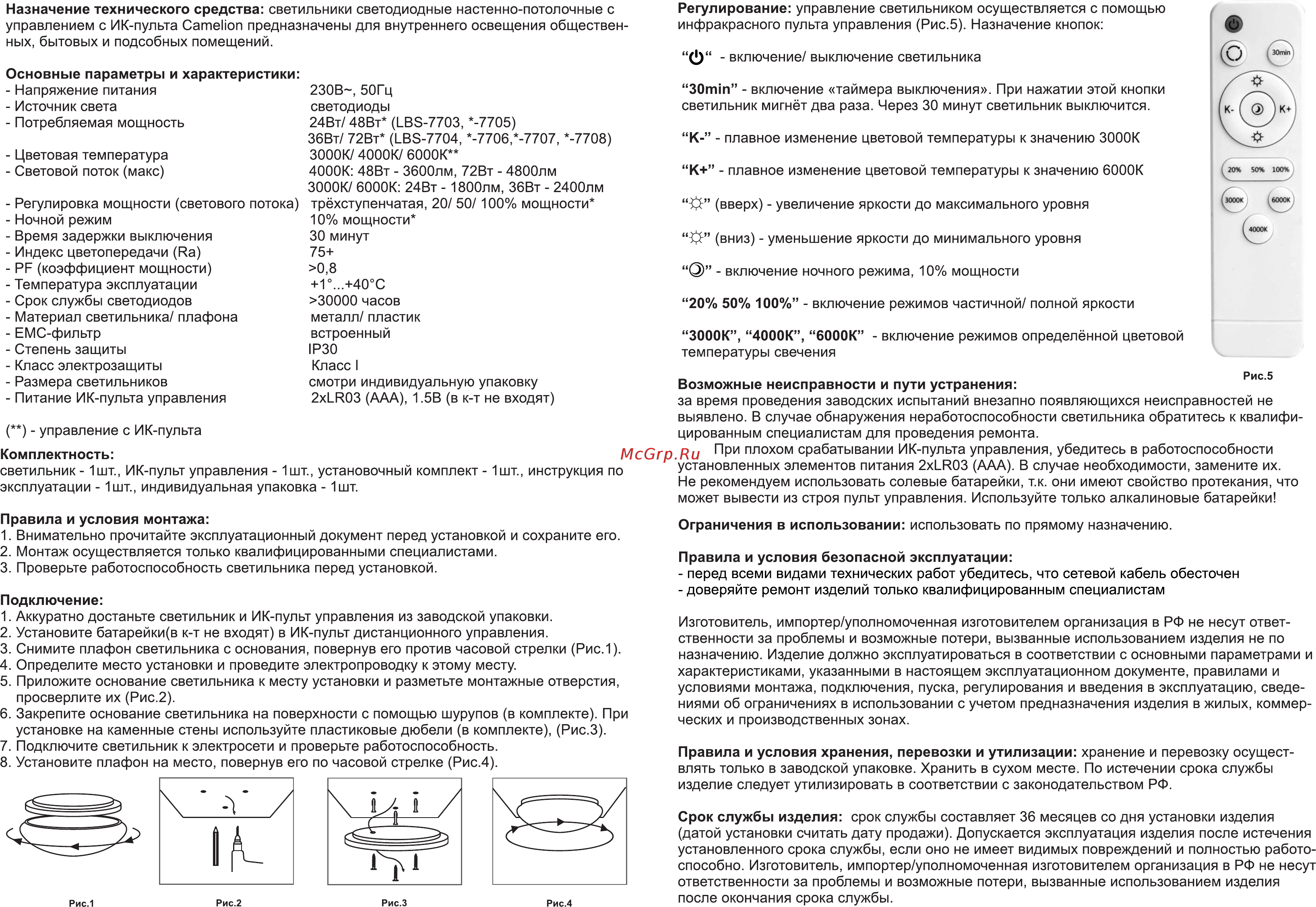

Назначение технического средства светильники светодиодные настенно потолочные с управлением с ИК пульта СатеНоп предназначены для внутреннего освещения обществен ных бытовых и подсобных помещений Регулирование управление светильником осуществляется с помощью инфракрасного пульта управления Рис 5 Назначение кнопок 0 включение выключение светильника Основные параметры и характеристики Напряжение питания Источник света Потребляемая мощность Цветовая температура Световой поток макс Регулировка мощности светового потока Ночной режим Время задержки выключения Индекс цветопередачи Ра РР коэффициент мощности Температура эксплуатации Срок службы светодиодов Материал светильника плафона ЕМС фильтр Степень защиты Класс электрозащиты Размера светильников Питание ИК пульта управления 230В 50Гц светодиоды 24Вт 48Вт ЬВ8 7703 7705 36Вт 72Вт ЬВЗ 7704 7706 7707 7708 3000К 4000К 6000К 4000К 48Вт ЗбООлм 72Вт 4800лм 3000К 6000К 24Вт 1800лм 36Вт 2400лм трёхступенчатая 20 50 100 мощности 10 мощности 30 минут 75 0 8 1 40 С 30000 часов металл пластик встроенный 1Р30 Класс I смотри индивидуальную упаковку 2хЬР03 ААА 1 5В в к т не входят управление с ИК пульта Комплектность светильник 1шт ИК пульт управления 1шт установочный комплект 1шт инструкция по эксплуатации 1шт индивидуальная упаковка 1шт Правила и условия монтажа 1 Внимательно прочитайте эксплуатационный документ перед установкой и сохраните его 2 Монтаж осуществляется только квалифицированными специалистами 3 Проверьте работоспособность светильника перед установкой Подключение 1 Аккуратно достаньте светильник и ИК пульт управления из заводской упаковки 2 Установите батарейки в к т не входят в ИК пульт дистанционного управления 3 Снимите плафон светильника с основания повернув его против часовой стрелки Рис 1 4 Определите место установки и проведите электропроводку к этому месту 5 Приложите основание светильника к месту установки и разметьте монтажные отверстия просверлите их Рис 2 6 Закрепите основание светильника на поверхности с помощью шурупов в комплекте При установке на каменные стены используйте пластиковые дюбели в комплекте Рис З 7 Подключите светильник к электросети и проверьте работоспособность 8 Установите плафон на место повернув его по часовой стрелке Рис 4 Рис 1 Рис 2 Рис З Рис 4 30т п включение таймера выключения При нажатии этой кнопки светильник мигнёт два раза Через 30 минут светильник выключится К плавное изменение цветовой температуры к значению 3000К К плавное изменение цветовой температуры к значению 6000К Ф вверх увеличение яркости до максимального уровня Ф вниз уменьшение яркости до минимального уровня О включение ночного режима 10 мощности 20 50 100 включение режимов частичной полной яркости 3000К 4000К 6000К включение режимов определённой цветовой температуры свечения _ Рис 5 Возможные неисправности и пути устранения за время проведения заводских испытаний внезапно появляющихся неисправностей не выявлено В случае обнаружения неработоспособности светильника обратитесь к квалифи цированным специалистам для проведения ремонта При плохом срабатывании ИК пульта управления убедитесь в работоспособности установленных элементов питания 2хЬИ03 ААА В случае необходимости замените их Не рекомендуем использовать солевые батарейки т к они имеют свойство протекания что может вывести из строя пульт управления Используйте только алкалиновые батарейки Ограничения в использовании использовать по прямому назначению Правила и условия безопасной эксплуатации перед всеми видами технических работ убедитесь что сетевой кабель обесточен доверяйте ремонт изделий только квалифицированным специалистам Изготовитель импортер уполномоченная изготовителем организация в РФ не несут ответ ственности за проблемы и возможные потери вызванные использованием изделия не по назначению Изделие должно эксплуатироваться в соответствии с основными параметрами и характеристиками указанными в настоящем эксплуатационном документе правилами и условиями монтажа подключения пуска регулирования и введения в эксплуатацию сведе ниями об ограничениях в использовании с учетом предназначения изделия в жилых коммер ческих и производственных зонах Правила и условия хранения перевозки и утилизации хранение и перевозку осущест влять только в заводской упаковке Хранить в сухом месте По истечении срока службы изделие следует утилизировать в соответствии с законодательством РФ Срок службы изделия срок службы составляет 36 месяцев со дня установки изделия датой установки считать дату продажи Допускается эксплуатация изделия после истечения установленного срока службы если оно не имеет видимых повреждений и полностью работо способно Изготовитель импортер уполномоченная изготовителем организация в РФ не несут ответственности за проблемы и возможные потери вызванные использованием изделия после окончания срока службы
