ND Play Робомобиль (NDP-076) [3/8] Соединение проводов

Содержание

• Робомобиль 1
• Вам может понадобиться 2
• Информация о продукте 2
• Механические детали 2
• Соединение проводов 3
• Соедините провода с разъемами на печатной плате с помощью коннекторов как показано на рисунке 3
• Схема 3
• Завершенный вид 5
• Сборка робомобиля 5
• Вводите команды нажимая кнопки вперед forward направо right turn или влево left turn см пример программы пункт 2 когда вы нажимаете кнопку один раз робот вы полняет команду на протяжении 0 5 сек после ввода команды нажмите кнопку выполнить 6
• Когда робот включен он находится в режиме ввода а светодиод светится 6
• Н движение 6
• Предположим вы хотите чтобы машинка ехала вперед 5 секунд а потом повернула напра во и проехала еще 3 секунды тогда вам нужно нажать кнопку вперед 10 раз а кнопку направо 6 раз все просто и не бойтесь экспериментировать 6
• Руководство по программированию 6
• Enter чтобы подтвердить выполнение команды каждый раз как вы подтверждаете команду светодиод мигает один раз 7
• Вводите не более 360 команд 180 сек или 30 процессов 7
• Если вы нажмете кнопку выполнить enter еще раз робот перейдёт в режим выполнения свето диод продолжит светиться а робот будет выполнять команды которые вы ввели 7
• Если при введении команды вы нажмёте кнопку выполнить два раза подряд последняя коман да будет удалена светодиод два раза мигнёт информируя что команда удалена 7
• Н дополнительная информация 7
• После выключения питание все команды будут удалены светодиод выключ 7
• После того как все команды выполнены светодиод начнёт мигать снова и робот войдёт в режим ожидания 7
• После того как вы ввели все свои команды нажмите и удерживайте кнопку выполнить enter в течение 2 секунд чтобы завершить введение команды светодиод мигнет несколько раз и робот войдёт в режим ожидания standby mode 7
• Пример программы 7
• Дополнительная информация 8
• Конструктор робомобиль серии ndp ndp 076 8
• Не принимаются претензии по изделиям 8
• Примечание 8

Похожие устройства

• ND Play Робот-божья коровка (NDP-074) Инструкция по эксплуатации
• ND Play Робот-акробат (NDP-012) Инструкция по эксплуатации
• ND Play Робот-Богомол (NDP-086) Инструкция по эксплуатации
• ND Play Робот-боксер (NDP-023) Инструкция по эксплуатации
• ND Play Робот-Жук-олень (NDP-088) Инструкция по эксплуатации
• ND Play Робот-манипулятор (NDP-090) Инструкция по эксплуатации
• ND Play Робот-паук (NDP-017) Инструкция по эксплуатации
• ND Play Робот-Сверчок (NDP-089) Инструкция по эксплуатации
• ND Play Робот-Скорпион (NDP-085) Инструкция по эксплуатации
• ND Play Солнечная система (NDP-030) Инструкция по эксплуатации
• ND Play Солнечная система (NDP-057) Инструкция по эксплуатации
• ND Play Солнечный кузнечик (NDP-064) Инструкция по эксплуатации
• ND Play Солнечный поезд (NDP-016) Инструкция по эксплуатации
• ND Play Соляной паук (NDP-018) Инструкция по эксплуатации
• ND Play Тирекс 4 в 1 (NDP-008) Инструкция по эксплуатации
• ND Play Трицикл с динамо-машиной (NDP-025) Инструкция по эксплуатации
• ND Play Умный робот (NDP-063) Инструкция по эксплуатации
• ND Play Чудеса левитации 6 в 1 (NDP-097) Инструкция по эксплуатации
• ND Play Энергия соленой воды 3 в 1 (NDP-011) Инструкция по эксплуатации
• ND Play Джентельмен 10 в 1 (NDP-077) Инструкция по эксплуатации

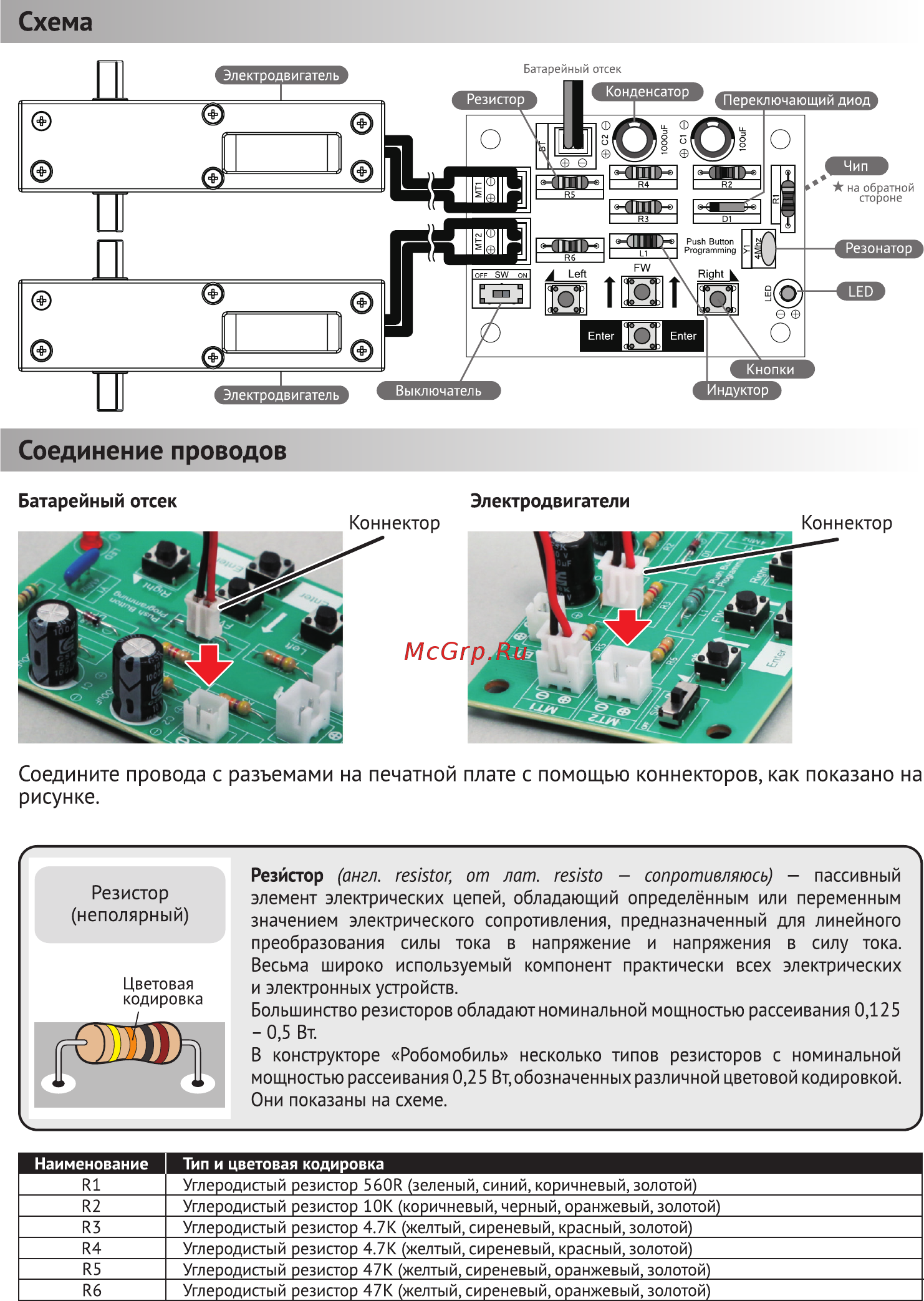

Схема Соединение проводов Батарейный отсек Электродвигатели Соедините провода с разъемами на печатной плате с помощью коннекторов как показано на рисунке Резистор неполярный Цветовая кодировка Наименование R1 R2 R3 R4 R5 R6 Резистор англ resistor от лат resisto сопротивляюсь пассивный элемент электрических цепей обладающий определённым или переменным значением электрического сопротивления предназначенный для линейного преобразования силы тока в напряжение и напряжения в силу тока Весьма широко используемый компонент практически всех электрических и электронных устройств Большинство резисторов обладают номинальной мощностью рассеивания 0 125 0 5 Вт В конструкторе Робомобиль несколько типов резисторов с номинальной мощностью рассеивания 0 25 Вт обозначенных различной цветовой кодировкой Они показаны на схеме Тип и цветовая кодировка Углеродистый резистор 560R зеленый синий коричневый золотой Углеродистый резистор 10К коричневый черный оранжевый золотой Углеродистый резистор 4 7К желтый сиреневый красный золотой Углеродистый резистор 4 7К желтый сиреневый красный золотой Углеродистый резистор 47К желтый сиреневый оранжевый золотой Углеродистый резистор 47К желтый сиреневый оранжевый золотой
