Наружный агрегат
Внутренний агрегат
1. Воздушный фильтр
2. Апатитно-титановый
фотокаталитический
фильтр для очистки воздуха:
•
Эти фильтры прикрепляются внутри
воздушных фильтров.
3. Воздухоприемник
4. Передняя панель
5. Выступ панели
6. Датчик температуры в помещении:
•
Он измеряет температуру воздуха рядом
сблоком.
7. Экран
8. Воздуховыпускное отверстие
9. Горизонтальная лопасть (заслонка):
(стр. 13).
10. Вертикальные лопасти (жалюзи):
•
Жалюзи находятся внутри отверстия для
выпуска воздуха. (стр. 13.)
11.
Переключатель Включения/Выключения
внутреннего агрегата:
(стр. 11).
•
Нажмите на этот переключатель один раз,
чтобы начать работу.
Нажмите еще раз, чтобы прекратить работу.
•
Параметры режима работы приведены в
следующей таблице.
•
Этот переключатель можно использовать,
когда отсутствует пульт ДУ.
12. Индикатор работы (зеленый)
13. Индикатор ТАЙМЕРА (желтый): (стр. 17).
14. Приемник сигнала:
•
Он принимает сигналы от пульта ДУ.
•
Когда блок принимает сигнал, он формирует
короткий звуковой сигнал.
•
Начало работы.............. два коротких
звуковых сигнала
•
Настройки изменены .... короткий
звуковой сигнал
•
Прекращение работы ... длинный
звуковой сигнал

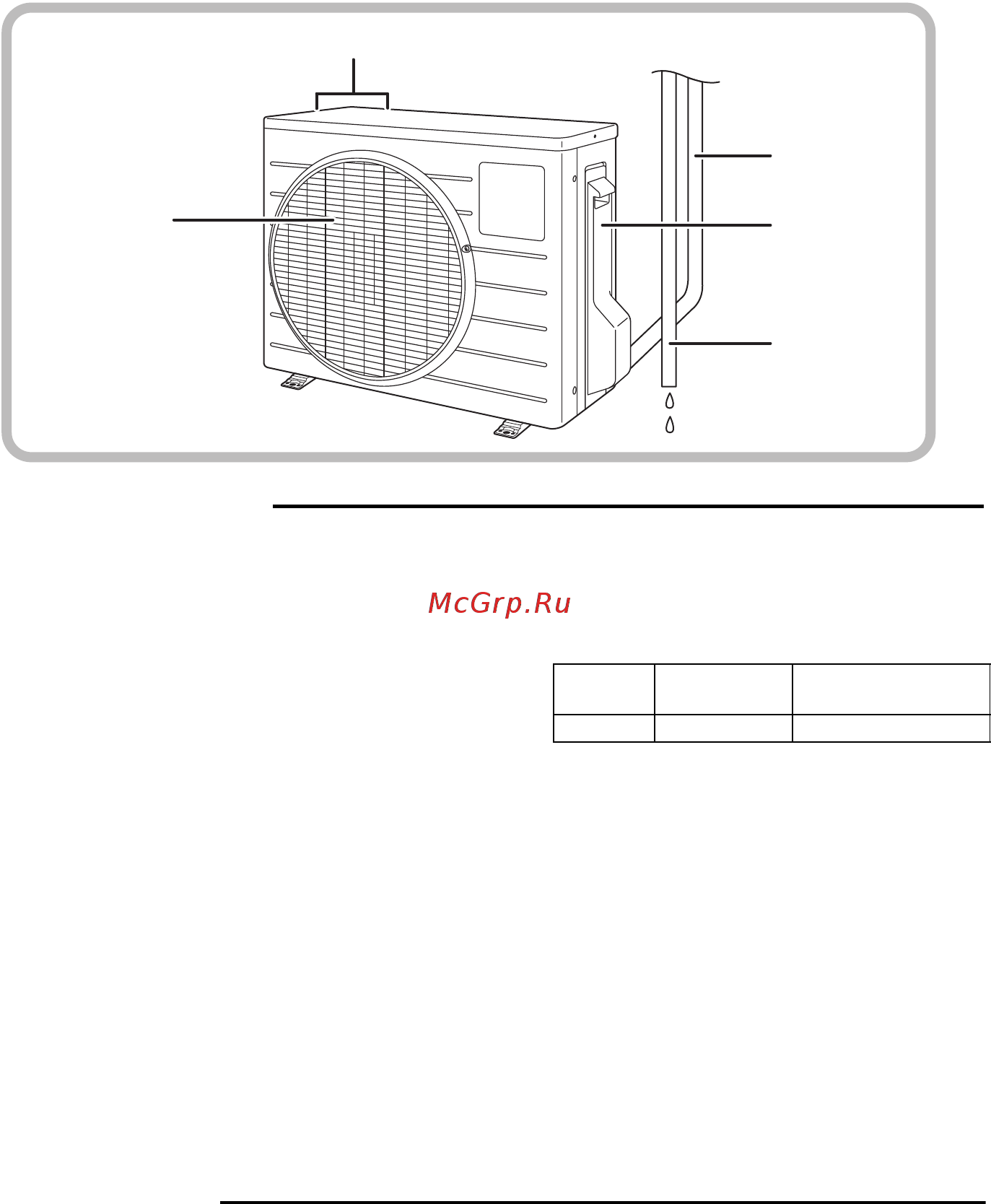

Наружный агрегат
15.
Впуск воздуха:
(на задней и боковой панели)
16. Воздуховыпускное отверстие
17. Трубопроводы хладагента и проводка
между агрегатами
18. Сливной шланг
19. Клемма заземления:
• Находится под этой крышкой.
Внешний вид наружного агрегата для некоторых моделей может отличаться.
15
16
17
19
18
Режим
Настройка
температуры
Скорость
воздушного потока
АВТО
25°C
АВТО
