Daikin ATXP20L5V1B [3/16] Информация об интерфейсе пользователя
![Daikin ATXP25L5V1B [3/16] Информация об интерфейсе пользователя](/views2/1746546/page3/bg3.png)
2 О системе
Руководство по эксплуатации
3
ATXP20~35L2V1B
Серия сплит-систем с хладагентом R32
3P511999-2 – 2017.11
ПРЕДУПРЕЖДЕНИЕ
▪ Не модифицируйте, не разбирайте, не
передвигайте, не переустанавливайте и не
ремонтируйте блок самостоятельно. Неправильный
демонтаж и установка могут привести к поражению
электрическим током или пожару. Обратитесь к
дилеру.
▪ При случайной утечке хладагента проследите за
тем, чтобы поблизости не было открытого огня. Сам
хладагент совершенно безопасен, не ядовит и
умеренно горюч, однако при случайной протечке в
помещение, где используются калориферы,
газовые плиты и другие источники горячего
воздуха, он будет выделять ядовитый газ. Прежде
чем возобновить эксплуатацию, обязательно
обратитесь к квалифицированному специалисту
сервисной службы для устранения протечки.
f
e
g
m
l
ON/OFF
h
i
k
j
c
d
b
a

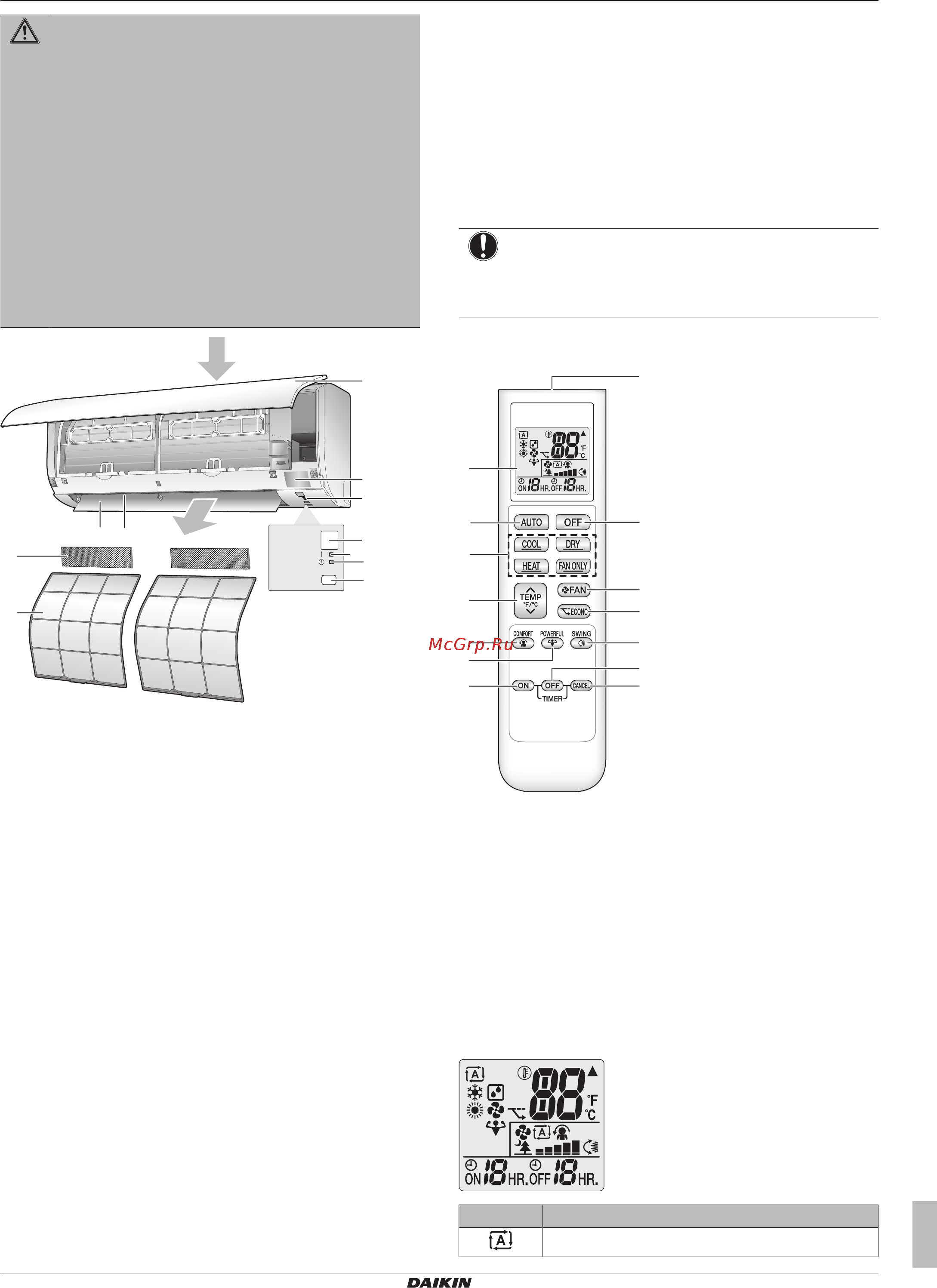

a Воздухозаборник
b Выброс воздуха
c Заслонка (горизонтальная створка)
d Жалюзи (вертикальные створки)
e Лицевая панель
f Табличка с наименованием модели
g Датчик температуры в помещении
h Приемник сигналов управления
i Лампа РАБОТА (зеленая)
j Лампа ТАЙМЕР (оранжевая)
k Выключатель внутреннего блока
l Титаново-апатитовый дезодорирующий фильтр
m Воздушный фильтр
Кнопка ВКЛ/ВЫКЛ
В отсутствие интерфейса пользователя запускать и
останавливать внутренний блок можно кнопкой ВКЛ/ВЫКЛ.
Когда блок запускается этой кнопкой, активируются следующие
настройки:
▪ Рабочий режим = автомат
▪ Заданная температура = 25°C
▪ Воздухоток = автомат
2.2 Информация об интерфейсе
пользователя
▪ Прямые солнечные лучи. Держите интерфейс пользователя
там, где на него НЕ попадают прямые лучи солнца.
▪ Пыль. Пыль, попавшая на передатчик или приемник
сигналов, снижает чувствительность. Вытирайте пыль мягкой
тканью.
▪ Люминесцентное освещение. Установленные в помещении
люминесцентные лампы могут препятствовать передаче и
приему сигналов. В таких случаях обращайтесь к монтажнику
оборудования.
▪ Прочие устройства. Если сигналы, передающиеся с
интерфейса пользователя, влияют на работу других
устройств, уберите эти устройства из помещения или
обратитесь к монтажнику оборудования.
▪ Шторы. Проследите за тем, чтобы шторы и прочие предметы
НЕ препятствовали обмену сигналами между блоком и
интерфейсом пользователя.
ПРИМЕЧАНИЕ
▪ НЕ роняйте интерфейс пользователя.
▪ Ни в коем случае НЕ допускайте намокания
интерфейса пользователя.
2.2.1 Компоненты: интерфейс пользователя
i
a
b
j
k
l
n
m
c
d
e
f
g
h
a Дисплей (ЖК)
b Кнопка включения автоматического режима
c Кнопка прямого запуска
d Кнопки регулировки температуры
e Кнопка включения комфортного режима
f Кнопка включения режима повышенной мощности
g Кнопка включения по таймеру
h Передатчик сигналов
i Кнопка отключения
j Кнопка настройки вентиляции
k Кнопка включения экономичного режима
l Кнопка регулировки положения воздушной заслонки
m Кнопка отключения по таймеру (на ночь)
n Кнопка отмены работы по таймеру
2.2.2 Состояние: ЖКД интерфейса
пользователя
Значок Описание
Рабочий режим = автомат
