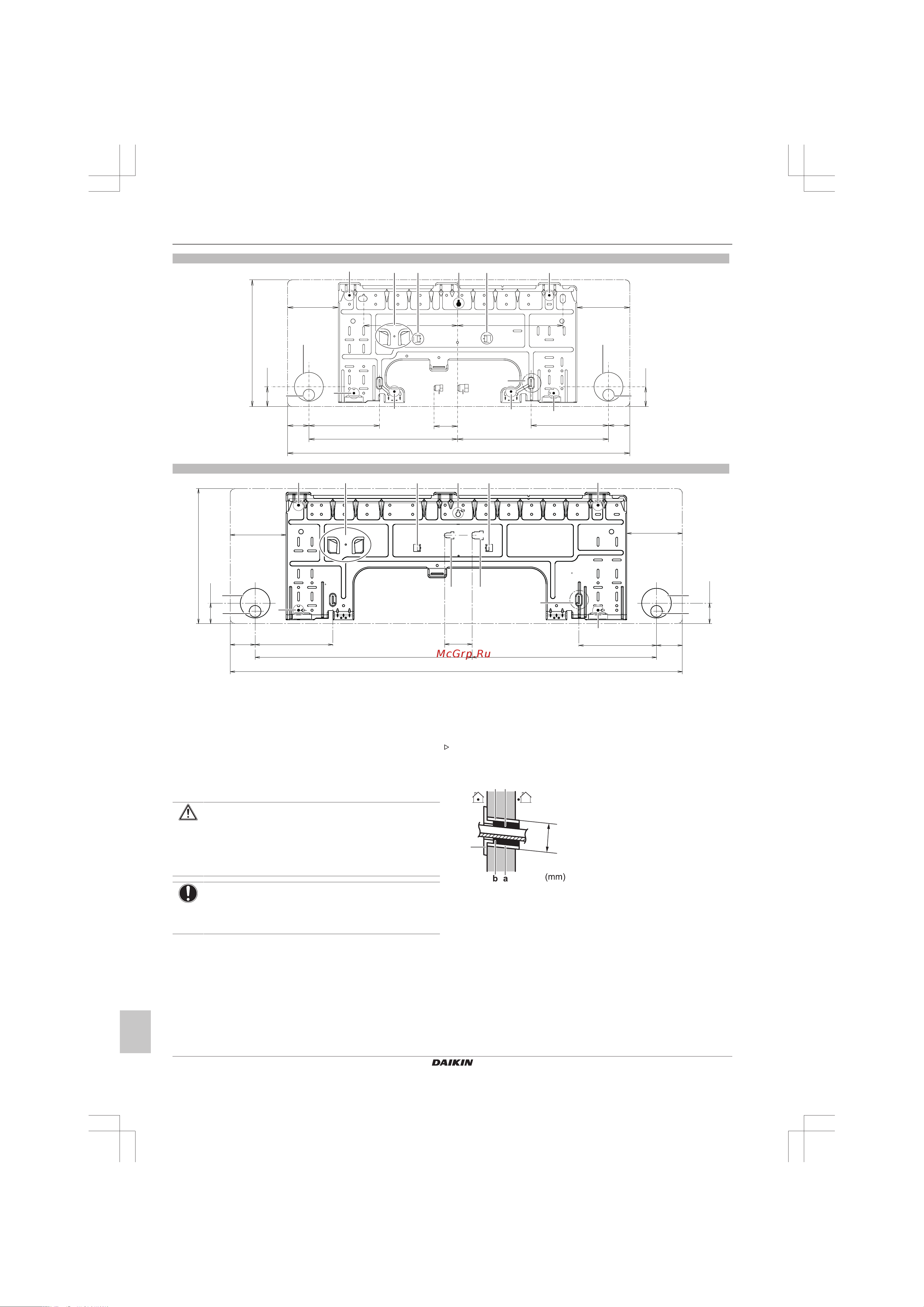

![Daikin FTXF60A2V1B [10/20] Чтобы просверлить отверстие в стене](/views2/1746708/page10/bga.png)
5 Монтаж
Руководство по монтажу
10
FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Комнатный кондиционер производства компании Daikin
3P512025-8R – 2019.12
337
770
A
285
44.5
170
48
48
44.5
116.5
117
337
50
213
237
170
A
d
e
(mm)
a
a
f
h g
a
a
b
a
c
a
c
a
d
e
A
B
A
990
295
170
60
170
44.5
44.5
122
121.5
56.5
56.5
404
475
PIPING HOLE
CENTER:170mm
TO THE LEFT
PIPING HOLE
CENTER:170mm
TO THE LEFT
(mm)
A
PIPING HOLE
CENTER:170mm
TO THE LEFT
PIPING HOLE
CENTER:170mm
TO THE LEFT
e
d
e
d
b
a
c
a
c
a
a
gh
f
a
A Монтажная пластина для оборудования классов 20~35
B Монтажная пластина для оборудования классов 50~71
a Рекомендуемые точки крепления монтажной пластины
b Карман для крышки отверстия под трубопровод
c Выступы для размещения спиртового уровня
d Сквозное отверстие в стене Ø65мм
e Положение сливного отверстия
f Положение конца рулетки, совмещенного со со значком « »
g Конец трубопровода газообразного хладагента
h Конец трубопровода жидкого хладагента
5.2.2 Чтобы просверлить отверстие в стене
ПРЕДОСТЕРЕЖЕНИЕ
Если стена имеет металлическую раму или пластину,
используйте в сквозном отверстии заделываемую в
стену трубу и настенную крышку во избежание
перегрева, поражения электрическим током или
возгорания.
ПРИМЕЧАНИЕ
Загерметизируйте зазоры вокруг трубопроводов
уплотняющим материалом (приобретается по месту
монтажа) во избежание протечек воды.
1 Просверлите в стене сквозное отверстие диаметром 65мм
с уклоном вниз наружу.
2 Вставьте в отверстие заделываемую в стену трубу.
3 Вставьте в трубу настенную крышку.
Ø65
a
b
c
a Заделываемая в стену труба
b Шпатлевка
c Заглушка отверстия в стене
4 По окончании прокладки трубопровода хладагента,
проводки и сливного трубопровода ОБЯЗАТЕЛЬНО
заполните зазор шпатлевкой.
5.2.3 Чтобы снять крышку отверстия под
трубопровод
Чтобы подсоединить трубопровод справа, справа снизу, слева
или слева снизу, НЕОБХОДИМО снять крышку отверстия под
трубопровод.
