2 Информация о блоке
Руководство по монтажу
5
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569811-1C – 2020.07
▪ Справочное руководство пользователя:
▪ Подробные пошаговые инструкции и справочная
информация по основным и расширенным функциям
▪ Вид: электронный в виде файлов на веб-странице http://
www.daikineurope.com/support-and-manuals/product-
information/
▪ Руководство по монтажу:
▪ Инструкции по монтажу
▪ Формат: Документ (в ящике агрегата)
▪ Справочное руководство установщика:
▪ Подготовка к монтажу, полезный опыт, справочная
информация,…
▪ Вид: электронный в виде файлов на веб-странице http://
www.daikineurope.com/support-and-manuals/product-
information/
▪ Приложение по дополнительному оборудованию:
▪ Дополнительная информация по монтажу дополнительного
оборудования
▪ Вид: печатный (в коробке с агрегатом) + электронный в
виде файлов на веб-странице http://www.daikineurope.com/
support-and-manuals/product-information/
Последние редакции предоставляемой документации доступны
на региональном веб-сайте Daikin или у дилера.
Язык оригинальной документации английский. Документация на
любом другом языке является переводом.
Технические данные
▪ Подборка самых свежих технических данных размещена на
региональном веб-сайте Daikin (в открытом доступе).
▪ Полные технические данные в самой свежей редакции
размещаются на интернет-портале Daikin Business Portal
(требуется авторизация).
Онлайн-инструменты
Помимо комплекта документации установщики могут
пользоваться некоторыми онлайн-инструментами:
▪ Heating Solutions Navigator
▪ Этот пакет содержит разнообразные инструменты,
упрощающие монтаж и конфигурацию систем отопления.
▪ Для доступа к Heating Solutions Navigator требуется
регистрация на платформе Stand By Me. Более подробную
информацию см. по адресу https://
professional.standbyme.daikin.eu.
▪ Daikin e-Care
▪ Мобильное приложение для установщиков и специалистов
по обслуживанию, в котором можно выполнять
регистрацию, настройку и диагностику систем отопления.
▪ Ниже приведены QR-коды для скачивания этого
мобильного приложения на устройства на базе iOS и
Android. Для скачивания этого приложения требуется
регистрация на платформе Stand By Me.
App Store Google Play
2 Информация о блоке
2.1 Внутренний блок

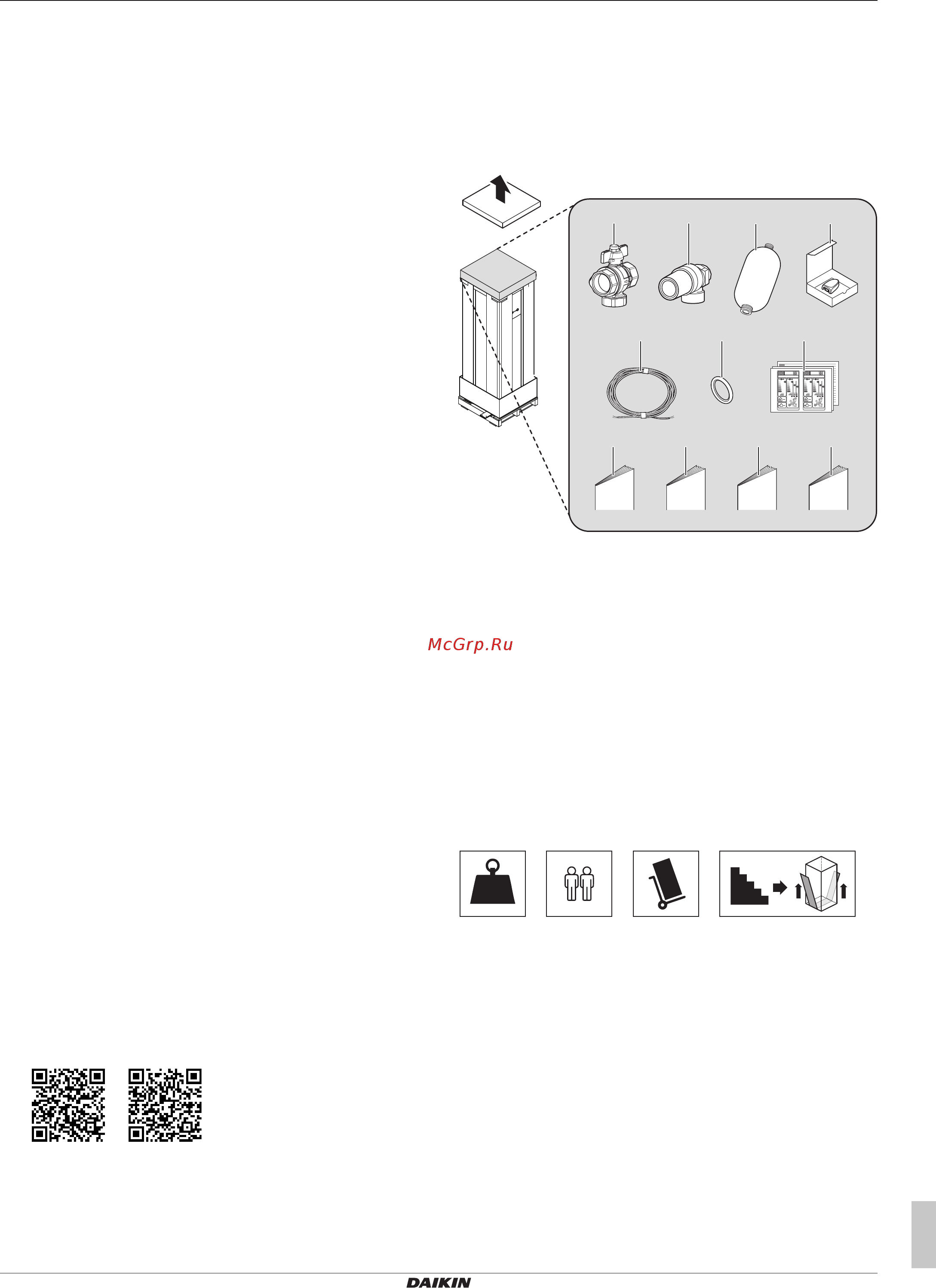

2.1.1 Снятие аксессуаров с внутреннего
блока
1×
a
1×
d
1×
c
1×
h
1×
i
1×
j
1×
k
1×
e
1×
b
4×
f
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
1×
g
a Запорный клапан с встроенным фильтром
b Предохранительный клапан (в комплект входят
детали для его установки сверху на бак контроля
уровня солевого раствора)
c Бак контроля уровня солевого раствора
d Дистанционный наружный датчик (с руководством по
монтажу)
e Кабель для дистанционного наружного датчика (40м)
f Кольцевые уплотнения (запасные для запорных
клапанов гидромодуля)
g Маркировка класса энергоэффективности
h Общие правила техники безопасности
i Приложение по дополнительному оборудованию
j Руководство по монтажу
k Руководство поэксплуатации
2.1.2 Транспортировка внутреннего агрегата
При транспортировке агрегата соблюдайте следующие
рекомендации:
>200
kg
▪ Агрегат тяжелый. Для работы с ним нужно как минимум 2
человека.
▪ Для транспортировки агрегата воспользуйтесь тележкой. У
используемой тележки должна быть достаточно длинная
горизонтальная площадка, рассчитанная на перевозку
тяжелых грузов.
▪ При транспортировке блока держите его в вертикальном
положении.
▪ Чтобы перенести агрегат, поднимите его за расположенные
сзади ручки.
