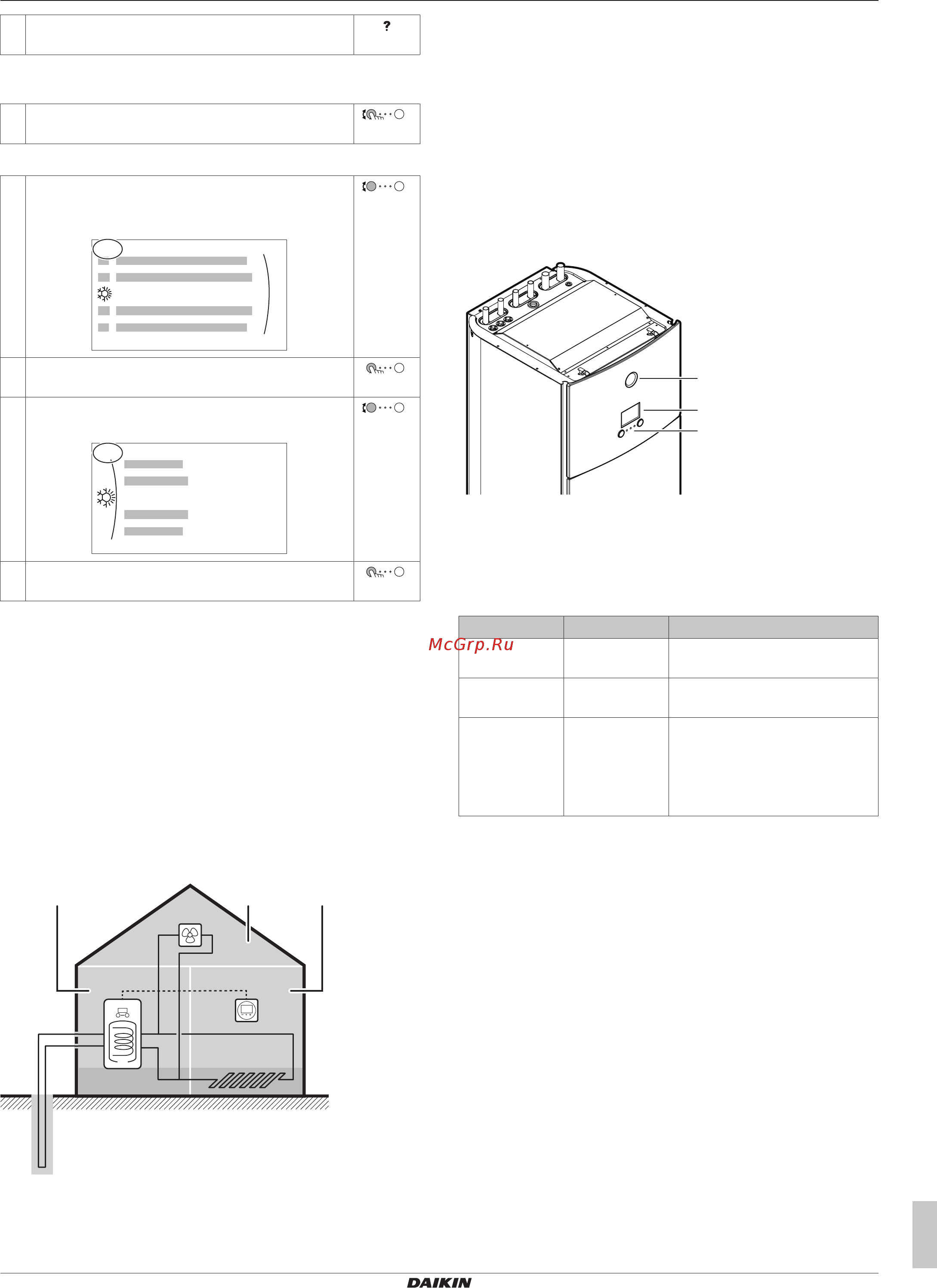

![Daikin EGSAX06DA9W [3/16] Интерфейс пользователя общий обзор](/views2/1746773/page3/bg3.png)
2 Информация о системе
Руководство поэксплуатации
3
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569812-1 – 2019.02
2 Для отключения навигационной цепочки: снова
нажмите кнопку справки.
В настоящем документе также упоминается эта навигационная
цепочка. Пример:
1 Перейдите к [4.3]: Нагрев/охлаждение
помещения > Рабочий диапазон.
Это означает:
1 Начиная с главного экрана поверните левый
наборный диск и перейдите в режим Нагрев/
охлаждение помещения.
4
Нагрев/охлаждение помещения
2 Нажмите на левый наборный диск, чтобы войти в
подменю.
3 Поверните левый наборный диск и перейдите в
пункт Рабочий диапазон.
Рабочий диапазон
4.3
4 Нажмите на левый наборный диск, чтобы войти в
подменю.
2 Информация о системе
В зависимости от схемы система обладает следующими
возможностями:
▪ Обогрев помещения
▪ Охлаждение помещения (при установке модели теплового
насоса снагревом и охлаждением)
▪ Производить горячую воду бытового потребления
2.1 Компоненты в типичной схеме
системы
g
A
db
a
f
e
c
BC
A Основная зона. Пример: Жилое помещение.
B Дополнительная зона. Пример: Спальня.
C Техническое помещение. Пример: Гараж.
a Контур солевого раствора
b Тепловойнасос внутреннего агрегата
c Резервуар горячей воды бытового потребления
d Интерфейс пользователя внутреннего агрегата
e Специальный интерфейс для выбора комфортных условий (в
качестве комнатного термостата используется )
f Нагрев полов
g Радиаторы, конвекторы тепловогонасоса илифанкойлы
3 Операция
3.1 Интерфейс пользователя:
Общий обзор
Интерфейс пользователя имеет следующие компоненты:
a
b
c
a Индикатор состояния
b ЖК-экран
c Наборные диски и кнопки
Индикатор состояния
Светодиоды индикатора состояния горят или мигают, показывая
рабочий режим агрегата.
Светодиод Режим Описание
Мигает синим
светом
Режим
ожидания
Агрегат не находится в работе.
Горит синим
светом
Эксплуатация Агрегат находится в работе.
Мигает
красным
светом
Сбой Произошел сбой.
Дополнительные сведения см.
в разделе «6.1Отображение
текста справки в случае
неисправности»на стр.12.
ЖК-экран
У ЖК-дисплея есть неактивный режим. По прошествии
определенного времени отсутствия взаимодействия с
интерфейсом пользователя экран темнеет. Нажатие какой-либо
кнопки или поворот любого наборного диска активирует
дисплей. Время отсутствия взаимодействия отличается в
зависимости от уровня разрешений пользователя:
▪ Пользователь или Опытный пользователь: 15мин
▪ Установщик: 1ч
Наборные диски и кнопки
Вы используете наборные диски и кнопки:
▪ Для навигации по экранам, меню и настройкам ЖК-экрана
▪ Для задания значений
