30

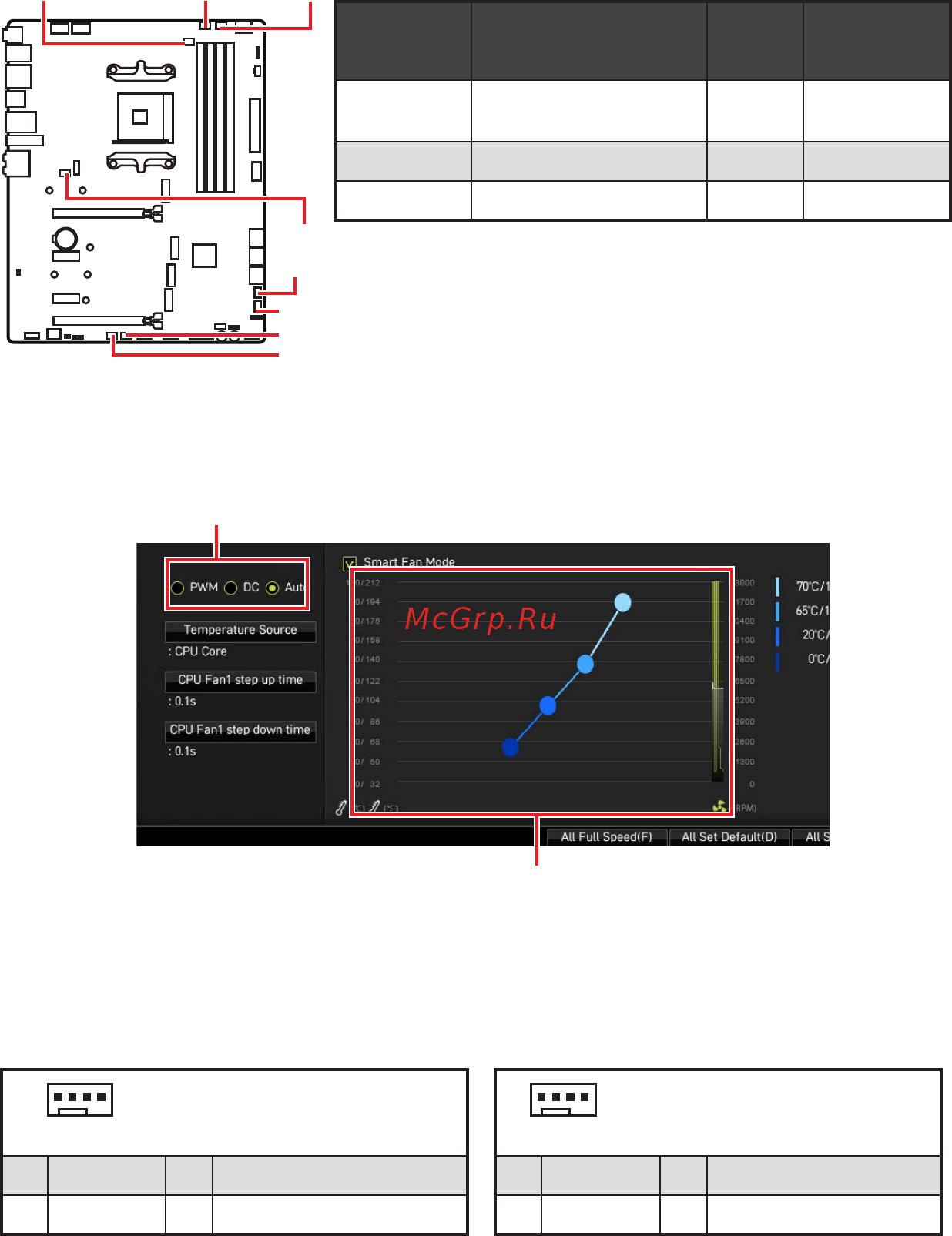

Компоненты материнской платы
CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Разъемы вентиляторов
Разъемы вентиляторов можно разделить на два типа: с PWM (Pulse Width
Modulation) управлением и управлением постоянным током. Разъемы
вентиляторов с PWM управлением имеют контакт с постоянным напряжением
12В, а также контакт с сигналом управления скоростью вращения. Управление
скоростью вращения вентиляторов с управлением постоянным током,
осуществляется через соответствующие разъемы путем изменения величины
напряжения. Разъемы автоматического определения автоматически определяют
режим работы вентиляторов: PWM или DC. Для настройки режима работы
вентилятора вручную (PWM или DC), следуйте указаниям ниже.
Переключение режимов работы и скорости вращения вентилятора
В меню BIOS > HARDWARE MONITOR вы можете выбрать режим работы
вентилятора: PWM или DC, а также настроить его скорость вращения.
Выберите режим PWM или DC
⚠
Внимание!
Убедитесь, что вентиляторы работают правильно после выбора режима PWM/ DC.
Вы можете регулировать скорость вращения вентилятора в
зависимости от температуры процессора путем изменения
положения градиентных точек.
Назначение контактов разъема для подключения вентилятора
CPU_FAN1
SYS_FAN2
SYS_FAN6
SYS_FAN3
SYS_FAN4
SYS_FAN5
PUMP_FAN1 SYS_FAN1
Разъем
Режим по
умолчанию
Макс.
ток
Макс.
мощность
CPU_FAN1
Режим автоматического
определения
2А 24Вт
PUMP_FAN1 Режим PWM 3А 36Вт
SYS_FAN1~6 Режим DC 2А 24Вт
1
Назначение контактов разъема для
режима PWM
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
1
Назначение контактов разъема для
режима DC
1 Ground 2 Voltage Control
3 Sense 4 NC
