26
Vue d’ensemble des composants

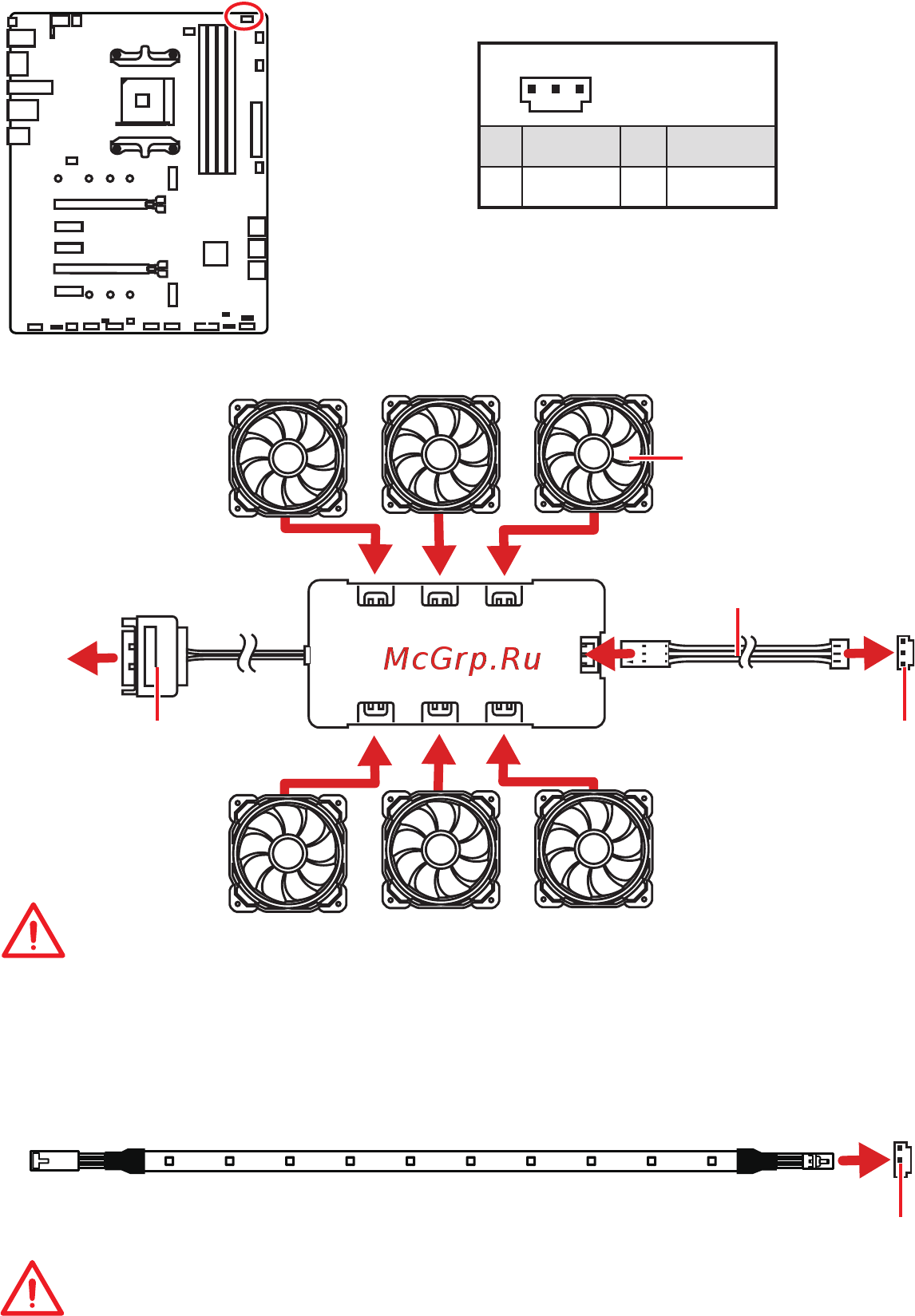

JCORSAIR1 : Connecteur CORSAIR
Le connecteur JCORSAIR1 vous permet de connecter un ruban à LED RGB Lighting
PRO adressables individuellement 5V ou un ventilateur RGB de marque Corsair via
un hub de ventilateur CORSAIR. Une fois que tous les éléments sont correctement
connectés, vous pourrez contrôler les rubans et les ventilateurs LED RGB de marque
CORSAIR avec un logiciel MSI dédié.
Important
y
Le nombre de ventilateurs RGB ou de rubans CORSAIR Lightning Pro supportés peut
varier selon le modèle. Veuillez vous référer aux spécifications de la carte mère.
y
Le ventilateur RGB de marque Corsair et le ruban CORSAIR Lighting PRO ne peuvent
pas être utilisés en même temps.
1
JCORSAIR1
1 +5V 2 Data
3 Ground
Connecteur JCORSAIR1Connecter le connecteur
d’alimentation SATA à
l’alimentation
Câble d’extension LED RGB CORSAIR
1
6
2
5
3
4
Hub de ventilateur CORSAIR
Connexion du ventilateur RGB de marque CORSAIR
Connecteur JCORSAIR1
Connexion du ruban CORSAIR Lightning Pro
Ventilateur RGB CORSAIR
Important
Veuillez connecter les ventilateurs en série 1 > 2 > 3 > 4 > 5 > 6. Tout ventilateur
qui n’est pas connecté en série interrompra la communication et la fonction de
rétroéclairage LED RGB ne fonctionnera pas.
