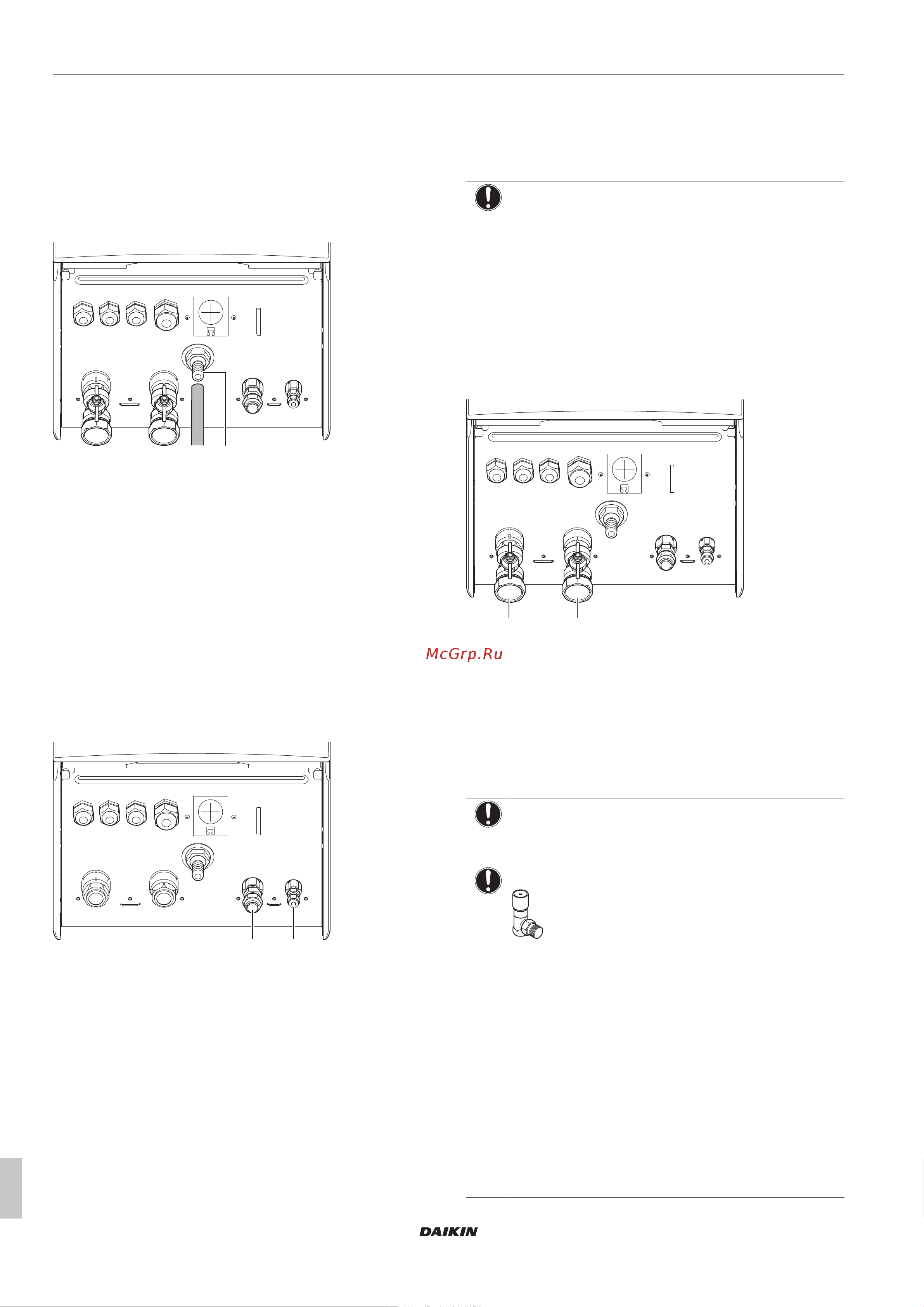

Daikin EHBX04DA6V7 [10/36] Подсоединение сливного шланга к сливу
![Daikin EHBX08DA9W [10/36] Подсоединение сливного шланга к сливу](/views2/1747151/page10/bga.png)
4 Монтаж
Руководство по монтажу
10
EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618951-1 – 2020.03
4.2.2 Подсоединение сливного шланга к
сливу
Вода, поступающая из предохранительного клапана, собирается
в дренажном поддоне. Следует подсоединить дренажный
поддон к соответствующему сливу в соответствии с
действующим законодательством.
1 Подсоедините сливной трубопровод (приобретается на
месте) к соединению сливного поддона, как описано ниже:
a
a Соединение сливного поддона
Для сбора воды рекомендуется использовать сливное
устройство.
4.3 Соединение труб трубопровода
хладагента
Все указания, технические характеристики и инструкции по
монтажу см. в руководстве по монтажу наружного агрегата.
4.3.1 Соединение трубопровода хладагента
с внутренним агрегатом
1 Подсоедините жидкостный запорный клапан наружного
агрегата к соединению жидкого хладагента внутреннего
агрегата.
ab
a Соединение жидкого хладагента
b Соединение газообразного хладагента
2 Подсоедините газовый запорный клапан наружного
агрегата к соединению газообразного хладагента
внутреннего агрегата.
4.4 Присоединение трубопроводов
воды
4.4.1 Для соединения трубопроводов воды
ПРИМЕЧАНИЕ
При соединении трубопроводов НЕ прилагайте
чрезмерную силу. Деформация труб может стать
причиной неправильной работы агрегата.
Для облегчения технического обслуживания предусмотрены два
запорных клапана и один перепускной клапан избыточного
давления. Установите запорные клапаны на входе и выходе
воды для нагрева помещения. Чтобы обеспечить минимальный
расход (и предотвратить возникновение избыточного давления),
установите перепускной клапан избыточного давления на
выходе воды для нагрева помещения.
1 Установите запорные клапаны на трубопроводах воды.
ab
a Штуцер для впуска воды
b Штуцер для выпуска воды
2 Завинтите гайки внутреннего агрегата на запорных
клапанах.
3 Соедините проведенный на месте трубопровод на
запорных клапанах.
4 В случае соединения с дополнительным резервуаром
горячей воды бытового потребления см. инструкции по
монтажу резервуара горячей воды бытового потребления.
ПРИМЕЧАНИЕ
Установите клапаны для выпуска воздуха во всех
локальных верхних точках.
ПРИМЕЧАНИЕ
Перепускной клапан избыточного давления
(поставляется в качестве дополнительного
оборудования). Рекомендуется установить
перепускной клапан избыточного давления в контуре
воды для нагрева помещения.
▪ Помните о минимальном объеме воды при выборе
места установки перепускного клапана избыточного
давления (на внутреннем агрегате или на
коллекторе). См. раздел «3.2.1Проверка объема и
расхода воды» [47].
▪ Помните о минимальном расходе при регулировке
настройки перепускного клапана избыточного
давления. См. разделы «3.2.1 Проверка объема и
расхода воды» [4 7] и «6.2.1 Проверка
минимального расхода» [425].
