! Перед установкой и подключением вашего нового
оборудования внимательно прочитайте данное ру-
ководство: в нем содержатся важные сведения по
установке, безопасной эксплуатации и обслуживанию
оборудования.
! Сохраните руководство как источник справочной
информации по оборудованию и для передачи воз-
можным новым владельцам.
! Установка оборудования должна производиться
квалифицированным персоналом в соответствии
с приводимыми
инструкциями.
! Перед регулировкой или обслуживанием оборудо-
вания его следует отключить от электросети.

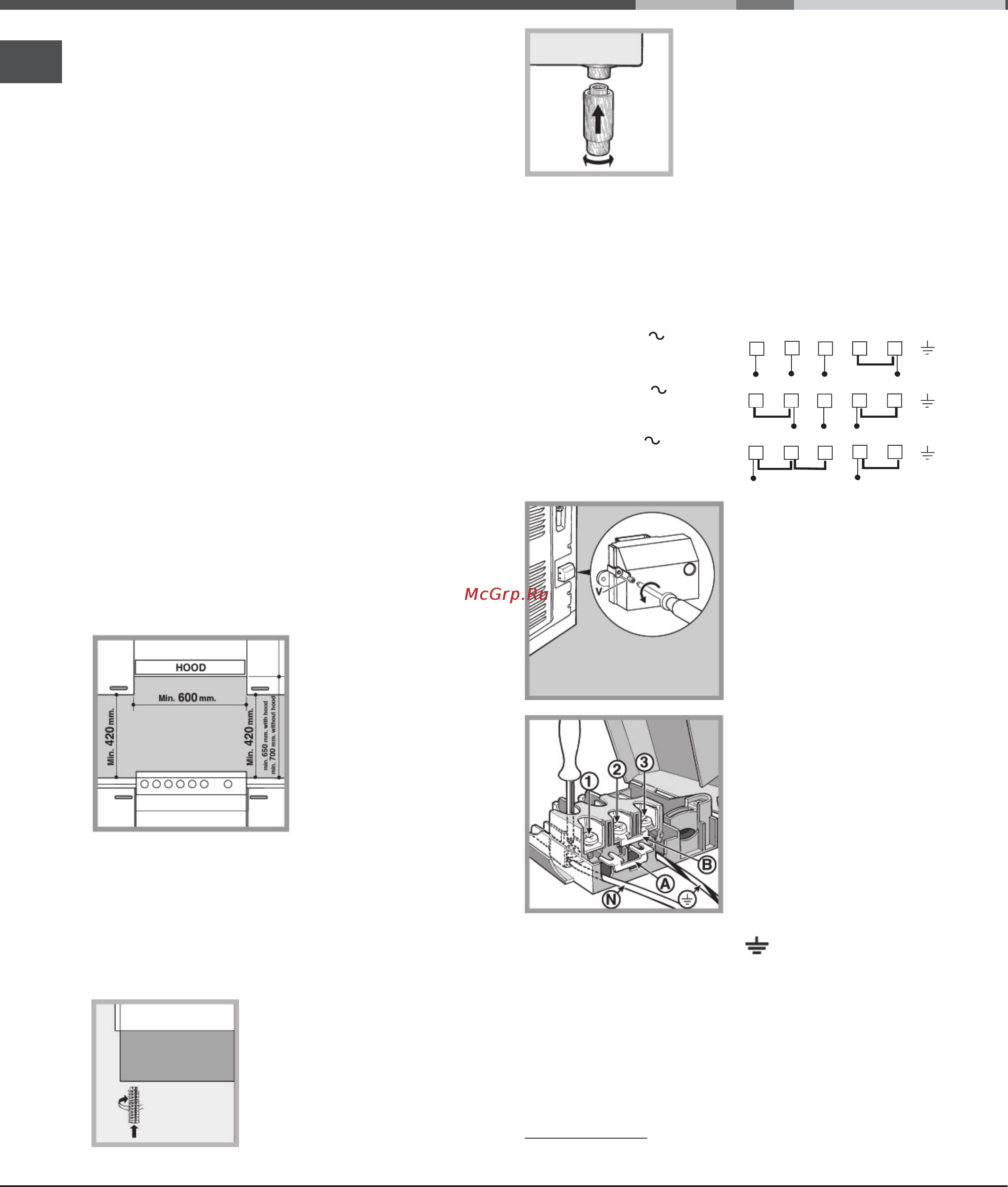

Размещение и выравнивание
!
Плита может быть установлена рядом с любой
кухонной мебелью, не превышающей оборудование
по высоте.
!
Стена, соприкасающаяся с задней частью оборудо-
вания, должна быть сделана из невоспламеняющих-
ся, термостойких материалов (выдерживать нагрев
до 90 °C).
Для правильной установки:
Разместите оборудование в кухне, столовой, но не
в ванной комнате.
Если рабочая поверхность плиты выше рядом
стоящей кухонной мебели, последняя должна
находиться на расстоянии не менее 200 мм от
оборудования.
Минимальное расстоя-
ние между рабочей
поверх ностью плиты и
навесными шкафами
(полками) должно со-
ставлять 420 мм. Это
расстояние следует
увеличить до 700 мм,
если навесные шкафы
сделаны из горючих ма-
те риалов (см. рис.).
Шторы / жалюзи не должны находиться позади
плиты или на расстоянии менее 200 мм от ее бо-
ковых сторон.
Вытяжки
устанавливаются согласно их инструкци-
ям по установке.
Выравнивание
Плита снабжена регулируемыми
ножками, которые служат для
ее выравнивания. При необхо-
димости, ножки вкручи ваются
в отверстия по углам основания
плиты (см. рис.).
•
•
•
•
•
Плита комплектуется надстав-
ными опорами, которые уста-
навливаются в отверстия под
основанием плиты.*
Подключение к электросети
Установка питающего кабеля
Кабель должен соответствовать типу электропод-
ключения, указанному на нижепреведенных элект-
ромонтажных схемах:
1. Отверните винт V и
откройте крышку клем-
мника (см. рис.).
2. Разместите соеди-
нитель ную перемычку
«А» (см. рис.) в соответ-
ст вии с вышеуказанной
схемой. Оборудование
предзназначено для од-
нофазного подключения,
230 В: контакты клем-
мника 1, 2 и 3 соедине-
ны друг с другом; пере-
мычка для контактов 4-5
расположена в нижней
части клеммника
.
3. Разместите провода N и
в соответствии со
схемой подсоединения (см. рис.) и затяните как можно
туже винты на их контактах.
4. Оставшиеся провода поместите под контакты 1-2-3
и затяните их винты.
5. Зафиксируйте питающий кабель прижимным вин-
том.
6. Закройте клеммник и затяните винт V.
* Для некоторых модификаций моделей.
1 2
3
4
5
12345
1
2
3
4
5
R
S
T
N
R
S
N
R
N
400 3N
H05RR-F 5x2.5 CEI-UNEL 35363
400V 2N
H05RR-F 4x4 CEI-UNEL 35363
230V
H05RR-F 3x4 CEI-UNEL 35363
H05VV-F 3x4 CEI-UNEL 35746
H05VV-F 4x4 CEI-UNEL 35746
H05VV-F 5x2.5 CEI-UNEL 35746
