4 Монтаж
Руководство по монтажу
16
EHVH/X04+08S18+23DA + EHVH/X04+08S18+23DJ
Daikin Altherma 3 R F
4P584428-1 – 2019.06

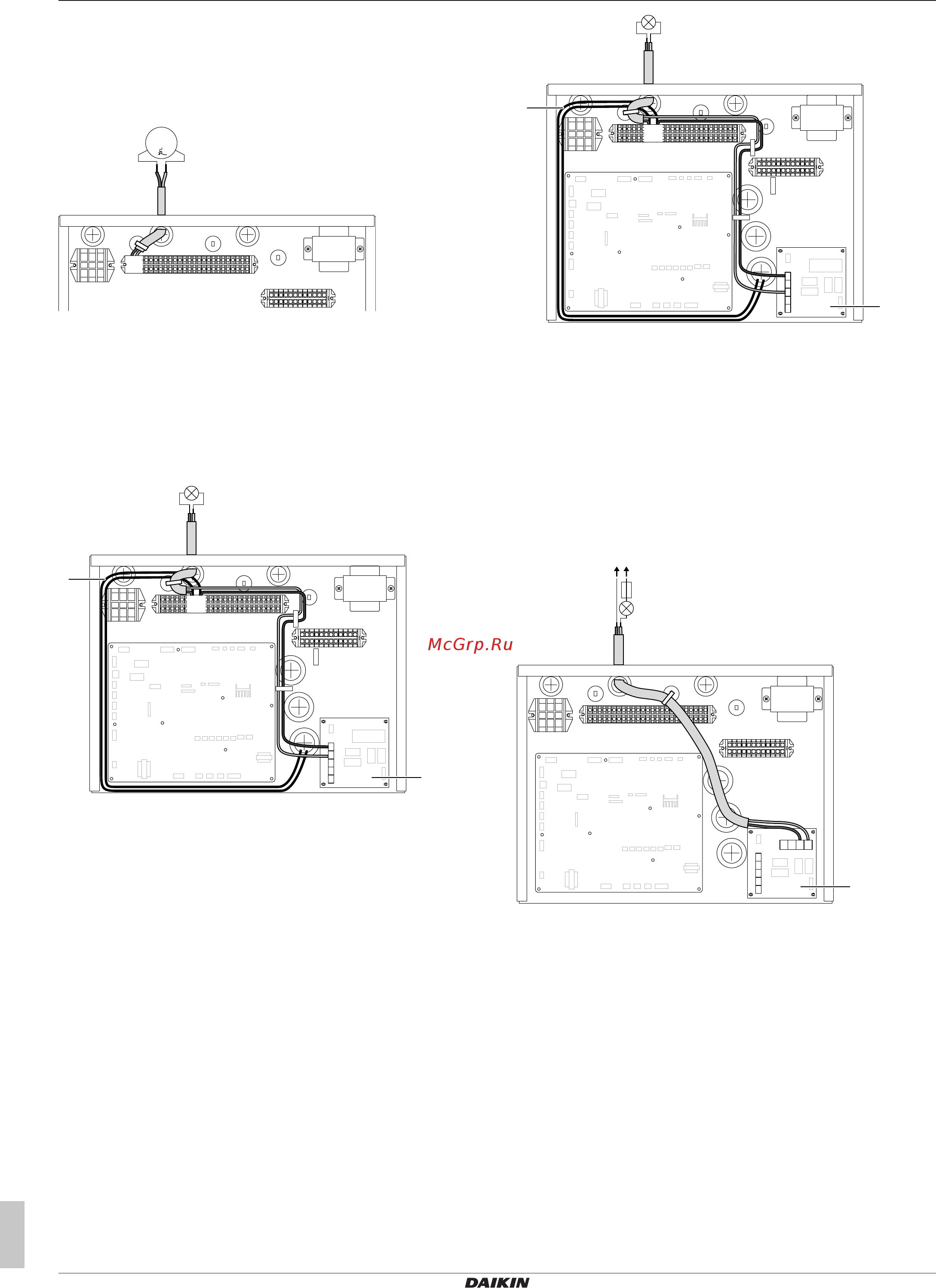

4.5.7 Подключение насоса горячей воды
бытового потребления
1 Подсоедините кабель насоса горячей вода бытового
потребления к соответствующим контактам, как показано на
приведенном рисунке.
X1M
X2M
X5M
1~
M
M2P
1 2
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.5.8 Подключение подачи аварийного
сигнала
1 Подсоедините кабель подачи аварийного сигнала к
соответствующим контактам, как показано на приведенном
рисунке.
X1M
X2M
A4P
X5M
X1M
YC Y1 Y2 Y3 Y4
Y1
YC
a
7 9
b
a Необходима установка EKRP1HB.
b Предварительно проложенная электропроводка между
X2M/7+9 и Q1L (=тепловая защита резервного
нагревателя). НЕ изменяйте.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.5.9 Подключение выхода ВКЛ/ВЫКЛ
обогрева/охлаждения помещения
1 Подсоедините кабель выхода ВКЛ./ВЫКЛ. нагрева/
охлаждения помещения соответствующим контактам, как
показано на приведенном рисунке.
X1M
X2M
A4P
X5M
X1M
YC Y1 Y2 Y3 Y4
YC
Y2
a
7 9
b
a Необходима установка EKRP1HB.
b Предварительно проложенная электропроводка между
X2M/7+9 и Q1L (=тепловая защита резервного
нагревателя). НЕ изменяйте.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.5.10 Подключение переключения на
внешний источник тепла
1 Подсоедините кабель переключения на внешний источник
тепла к соответствующим контактам, как показано на
приведенном рисунке.
X1M
X2M
A4P
X5M
X1M
YC Y1 Y2 Y3 Y4
X2 X1
X2M
X4 X3
N L
a
a Необходима установка EKRP1HB.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.5.11 Подключение цифровых вводов
потребления энергии
1 Подсоедините кабель цифровых входов потребления
энергии к соответствующим контактам, как показано на
приведенном рисунке.
