MSI H370 GAMING PLUS [105/166] Jusb1 2 connecteurs usb 2
![MSI H370 GAMING PLUS [105/166] Jusb1 2 connecteurs usb 2](/views2/1747917/page105/bg69.png)
19
Vue d’ensemble des composants

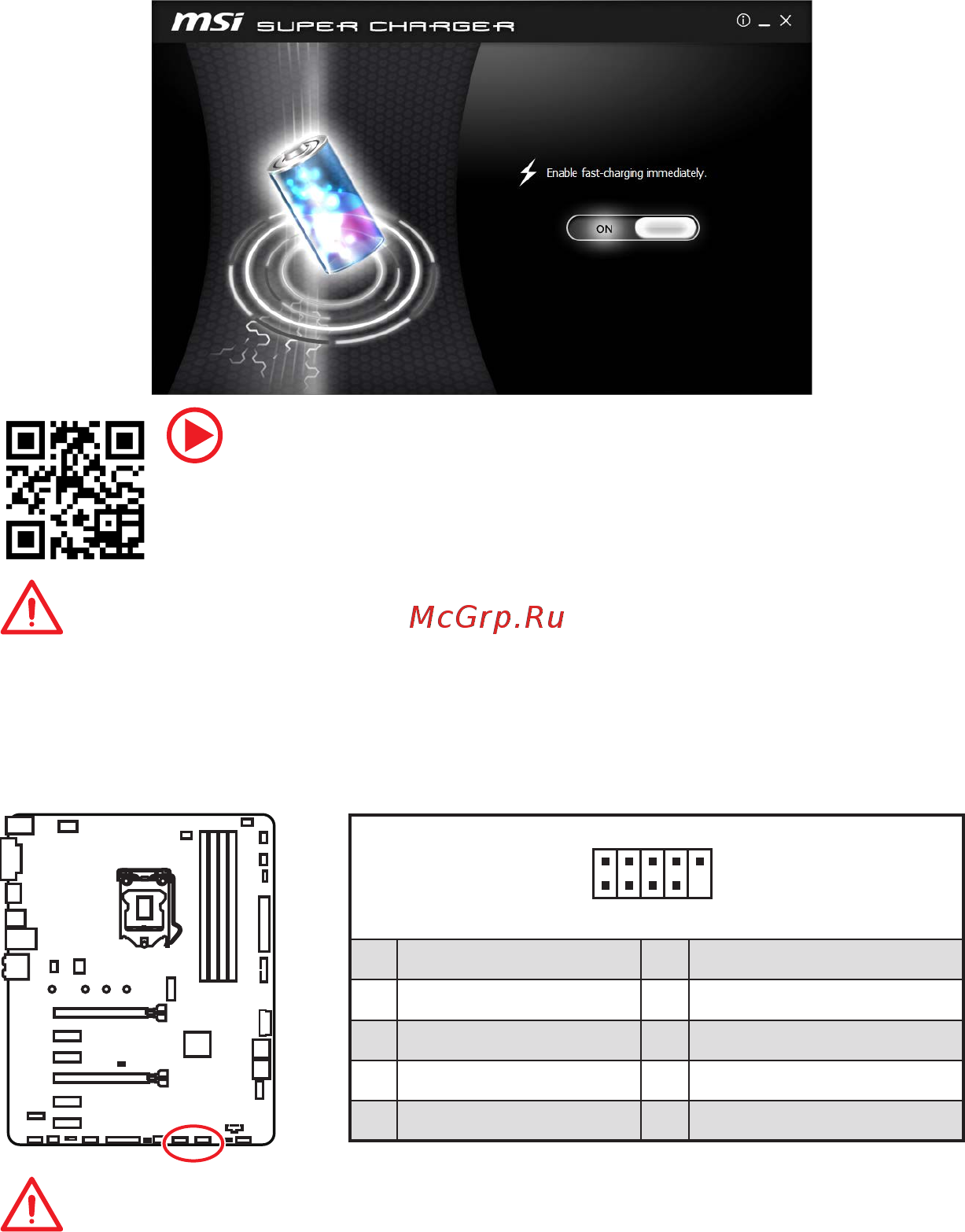

Port Super Charger
Le connecteur JUSB4 est un port de recharge capable d’augmenter le débit USB
en sortie afin de recharger rapidement votre téléphone portable ou d’autres
périphériques USB compatibles. Le port Charger est contrôlé au niveau matériel par
la puce de la carte mère et peut supporter le rechargement lorsque l’ordinateur est
en mode veille, hibernation ou éteint. Néanmoins, quand vous démarrez l’ordinateur
sous Windows
®
, il vous faut installer l’application MSI
®
SUPER CHARGER pour activer
ou désactiver le mode Charging (rechargement).
Vidéo de démonstration
Pour en savoir plus sur Super Charger, cliquez sur le lien ci-dessous.
http://youtu.be/FCyvjr5NbOw
Important
Lorsque le mode Charging est activé, la synchronisation des données du port Super
Charger sera désactivée.
JUSB1~2 : Connecteurs USB 2.0
Ces connecteurs vous permettent de relier des ports USB 2.0 sur le panneau avant.
1
2 10
9
1 VCC 2 VCC
3 USB0- 4 USB1-
5 USB0+ 6 USB1+
7 Ground 8 Ground
9 No Pin 10 NC
Important
y
Notez que les broches VCC et Terre doivent être branchées correctement afin
d’éviter tout dommage sur la carte mère.
y
Pour recharger votre iPad, iPhone et iPod par l’intermédiaire d’un port USB,
veuillez installer l’utilitaire MSI
®
SUPER CHARGER.
