ALLIGATOR C-200 28 Инструкция по эксплуатации и установке

ПОДКЛЮЧЕНИЕ ПРОВОДОВ СИСТЕМЫ

20-КОНТАКТНЫЙ РАЗЪЕМ (нижний ряд):

1. ОРАНЖЕВЫЙ/БЕЛЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВЫКЛЮЧЕННОЙ ОХРА-

НЕ/ ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВКЛЮЧЕННОЙ ОХРАНЕ ДЛЯ БЛОКИРОВКИ СТАРТЕРА

ВНЕШНИМ РЕЛЕ

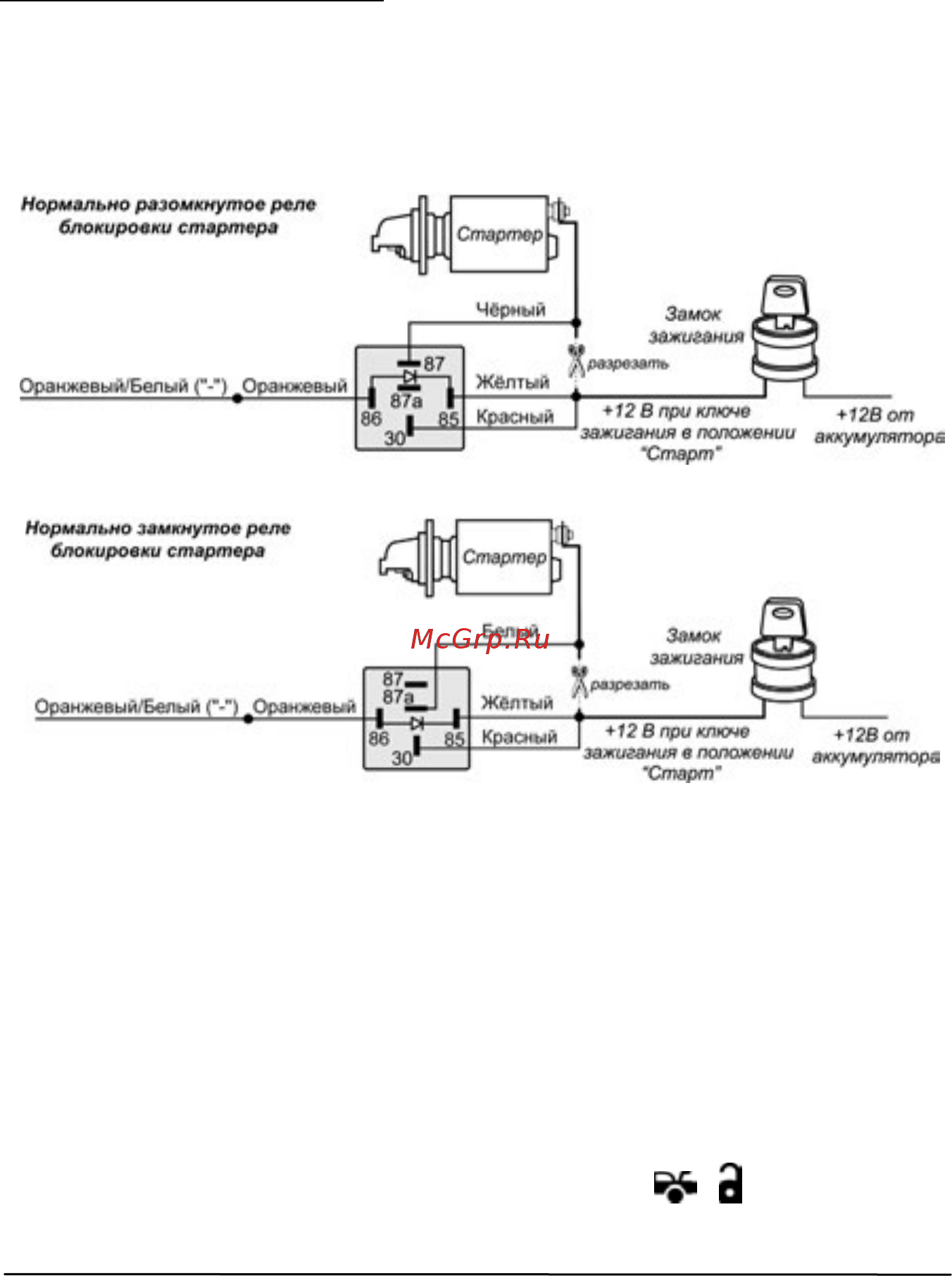

ОРАНЖЕВЫЙ/БЕЛЫЙ провод служит для управления нормально разомкнутым (заводская установка)

или нормально замкнутым реле блокировки стартера. Алгоритм работы реле программируется функ-

цией №16. Это отрицательный транзисторный слаботочный выход (максимальный ток на

грузки 500 мА)

и должен использоваться только для управления катушкой реле блокировки стартера.

Примечание. Для использования нормально замкнутой блокировки измените заводское состояние

программируемой функции №16 на "выход для блокировки стартера нормально замкнутым реле".

ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ОРАН-

ЖЕВЫЙ/БЕЛЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера.

2. ЧЁРНЫЙ ПРОВОД: “МАССА”.

3. СЕРЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 20

0 мА ДОПОЛНИТЕЛЬНОГО КАНАЛА 3

1) Штатная функция СЕРОГО провода системы - “отрицательный выход дополнительного

канала 3 системы”, (максимальный ток нагрузки 200 мА) и должен использоваться только для

управления катушкой дополнительного реле.

Режим работы выхода дополнительного канала 3 может быть запрограммирован при установке систе-

мы (программируемая функция № 19) как:

♦ Отрицательный “импульсный” сигнал (заводская установка фу

кции № 19), т.е. активизи-

руемый на 1 секунду при последовательном нажатии кнопок

и брелока-передатчика.
