УПРАВЛЕНИЕ ЭЛЕКТРОПРИВОДАМИ ЗАМКОВ ДВЕРЕЙ

Синий/ЧЁРНЫЙ, Синий/Белый, Синий/Красный, Зеленый/ЧЁРНЫЙ, Зеленый/Белый и Зеле-

ный/Красный, провода системы предназначены для подсоединения встроенных реле управления зам-

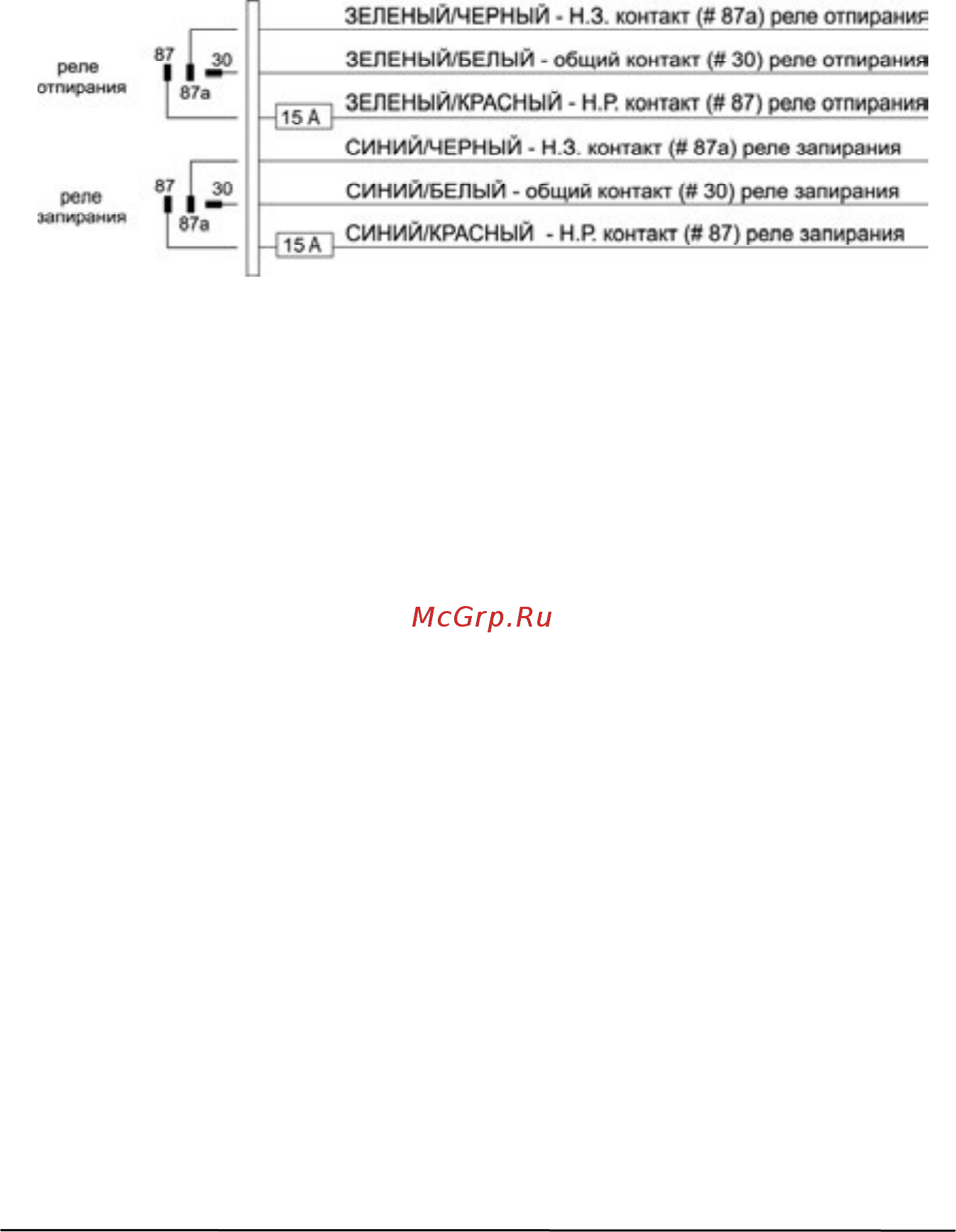

ками дверей. Функции каждого из этих проводов показаны ниже:

Перед подключением системы к установленным электроприводам замков дверей необходимо опреде-

лить тип штатной системы центрального замка. Для этого – выньте выключатель дверного замка из

панели двери водителя и протестируйте провода, идущие от выключателя.

3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА С ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТЬЮ

♦ В автомобилях такого типа СИНИЙ/ЧЁРНЫЙ и ЗЕЛЁНЫЙ/ЧЁРНЫЙ провода си

стемы НЕ ис

пользуются.

♦ ЗЕЛЁНЫЙ/КРАСНЫЙ и СИНИЙ/КРАСНЫЙ провода системы должны быть подсоединены к “массе”.

♦ Подсоедините СИНИЙ/БЕЛЫЙ провод к штатному проводу запирания автомобиля.

♦ Подсоедините ЗЕЛЁНЫЙ/БЕЛЫЙ провод к штатному проводу отпирания автомобиля.

3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА С ПОЛОЖИТЕЛЬНОЙ ПОЛЯРНОСТЬЮ

♦ В автомобилях такого типа СИНИЙ/ЧЁРНЫЙ и ЗЕЛЁНЫЙ/ЧЁ

РНЫЙ провода системы НЕ используются.

♦ ЗЕЛЁНЫЙ/КРАСНЫЙ и СИНИЙ/КРАСНЫЙ провода системы должны быть подсоединены к +12В.

♦ Подсоедините СИНИЙ/БЕЛЫЙ провод к штатному проводу запирания автомобиля.

♦ Подсоедините ЗЕЛЁНЫЙ/БЕЛЫЙ провод к штатному проводу отпирания автомобиля.

5 (или 4)-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА С ПЕРЕМЕННОЙ ПОЛЯРНОСТЬЮ

♦ В автомобилях да

нного типа необходимо перерезать штатные провода, идущие от главного вы-

ключателя замков дверей (“Master”), находящегося в водительской двери, к выключателям замков

других дверей, а затем к электроприводам замков.

♦ Перережьте штатный провод запирания, идущий от главного выключателя, и подсоедините СИ-

НИЙ/БЕЛЫЙ провод к той части перерезанного провода, которая идет к выключателям др

гих две-

рей и к электроприводам замков. Подсоедините СИНИЙ/ЧЁРНЫЙ провод к другой части перере-

занного провода запирания, которая идет к главному выключателю.

♦ Перережьте штатный провод отпирания, идущий от главного выключателя, и подсоедините ЗЕЛЁ-

НЫЙ/БЕЛЫЙ провод к той части перерезанного провода, которая идет к выключателям других

дверей и к элек

троприводам зам

ков. Подсоедините ЗЕЛЁНЫЙ/ЧЁРНЫЙ провод к другой части пе-

ререзанного провода отпирания, которая идет к главному выключателю.

♦ Подсоедините ЗЕЛЁНЫЙ/КРАСНЫЙ и СИНИЙ/КРАСНЫЙ провода системы к +12В.

ВАКУУМНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА

♦ Подсоедините ЗЕЛЁНЫЙ/КРАСНЫЙ провод системы к +12В.

♦ Подсоедините СИНИЙ/КРАСНЫЙ провод системы к “массе”.
