ALLIGATOR С-300 38 Инструкция по эксплуатации и установке

ФИОЛЕТОВЫЙ/ЖЕЛТЫЙ: ВХОД БЛОКИРОВКИ ЦЕПИ СТАРТЕРА (+)

Силовой ФИОЛЕТОВЫЙ провод 6-контактного разъема и ФИОЛЕТОВЫЙ/ЖЕЛТЫЙ провод основного

разъема системы одновременно выполняют функцию включения стартера при дистанционном или

автоматическом запуске двигателя, и функцию блокировки стартера в режиме охраны.

Перережьте провод, идущий от контакта 50/1 замка зажигания к соленоиду стартера автомобиля (на

этом проводе должно появляться н

апряжение +12В, когда ключ зажигания находится в положении

“ЗАПУСК”, и напряжение 0В, когда ключ зажигания находится в любом другом положении).

Подсоедините часть обрезанного провода, идущую от стартера, к ФИОЛЕТОВОМУ проводу 6-

контактного силового разъема системы. Подсоедините часть обрезанного провода, идущую от замка

зажигания, к ФИОЛЕТОВОМУ/ЖЕЛТОМУ проводу основного разъема системы.

ТЕМНО-СИНИ

Й ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД ДОПОЛНИТЕЛЬНОГО КАНАЛА 2 (200мА)

Внимание! Используйте данный провод только для управления катушкой реле или подачи сигнала на

слаботочный вход! Транзисторный выход способен обеспечить подачу тока, не превышающего 200 мА.

Прямое подключение Темно-Синего провода к соленоиду, электродвигателю или другому устройству,

потребляющему большой ток, может привести к повреждению данного вы

хода системы.

1) Функция ТЁМНО-СИНЕГО провода – “отрицательный выход дополнительного канала систе-

мы”. ТЁМНО-СИНИЙ провод замыкается на “массу” на 1 с. при нажатии и удерживании кнопки

брелока-передатчика в течение 1,5 секунд и чаще всего используется для дистанционного открыва-

ния электрического замка крышки багажника (если автомобиль им оборудован).

Выход дополнительного канала системы может быть включен:

♦ при выключенном режиме охраны и выключенном зажигании.

♦ при включенном зажигании, только если в это время открыта одна из дверей автомобиля. Это

предотвра

ит случайное открывание багажника при движении автомобиля.

♦ при включенном режиме охраны. В этом случае система одновременно отключит вход датчика

удара, дополнительного датчика и триггер капота/багажника для того, чтобы открывание багаж-

ника не вызвало срабатывание системы. Через 3 секунды после того, как багажник будет закрыт,

система опять автоматически возьмет эти цепи под ох

рану.

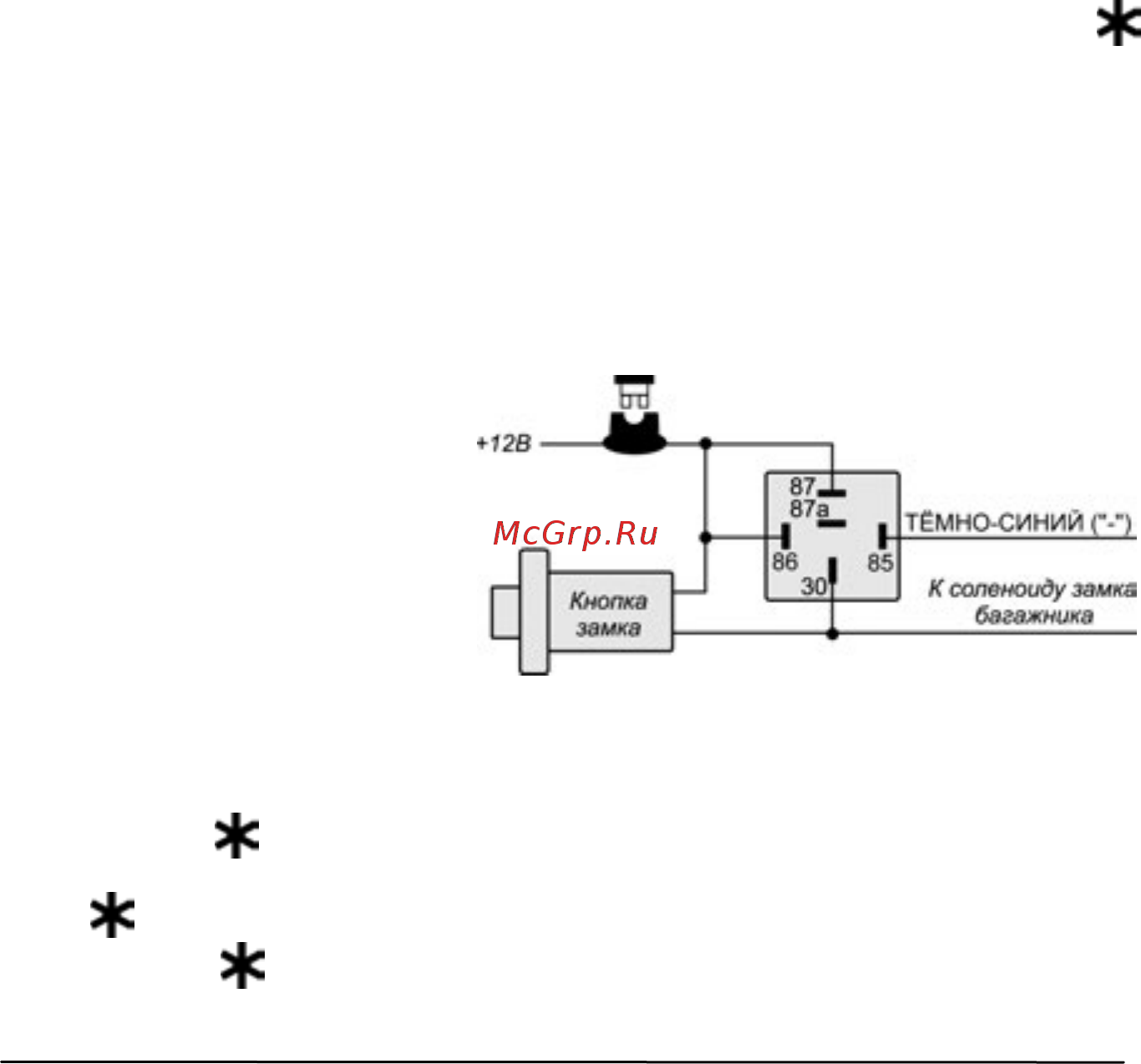

По

дсоединение:

Внимание! Подсоединение ТЁМНО-

СИНЕГО провода непосредственно к

сильноточным цепям замка багажника

или к некоторым устройствам

дистанционного запуска двигателя

приведет к повреждению основного

блока системы.

2) Выход дополнительного канала 2 системы (ТЁМНО-СИНИЙ) может также использоваться для

управления различными иными дополнительными устройствами. Тип выхода дополнительного ка-

нала в эт

ом сл

учае может быть запрограммирован при установке системы (программируемая

функция № 2.6) как:

♦ Отрицательный “импульсный” сигнал, активизируемый на 1 секунду при нажатии и удержива-

нии кнопки

брелока-передатчика на 1,5 секунды;

♦ Отрицательный “постоянный” сигнал, активизируемый при нажатии и удерживании кнопки

брелока-передатчика на 1,5 секунды и работающий до следующего нажатия и удержива-

ния кнопки

брелока-передатчика на 1,5 секунды.
